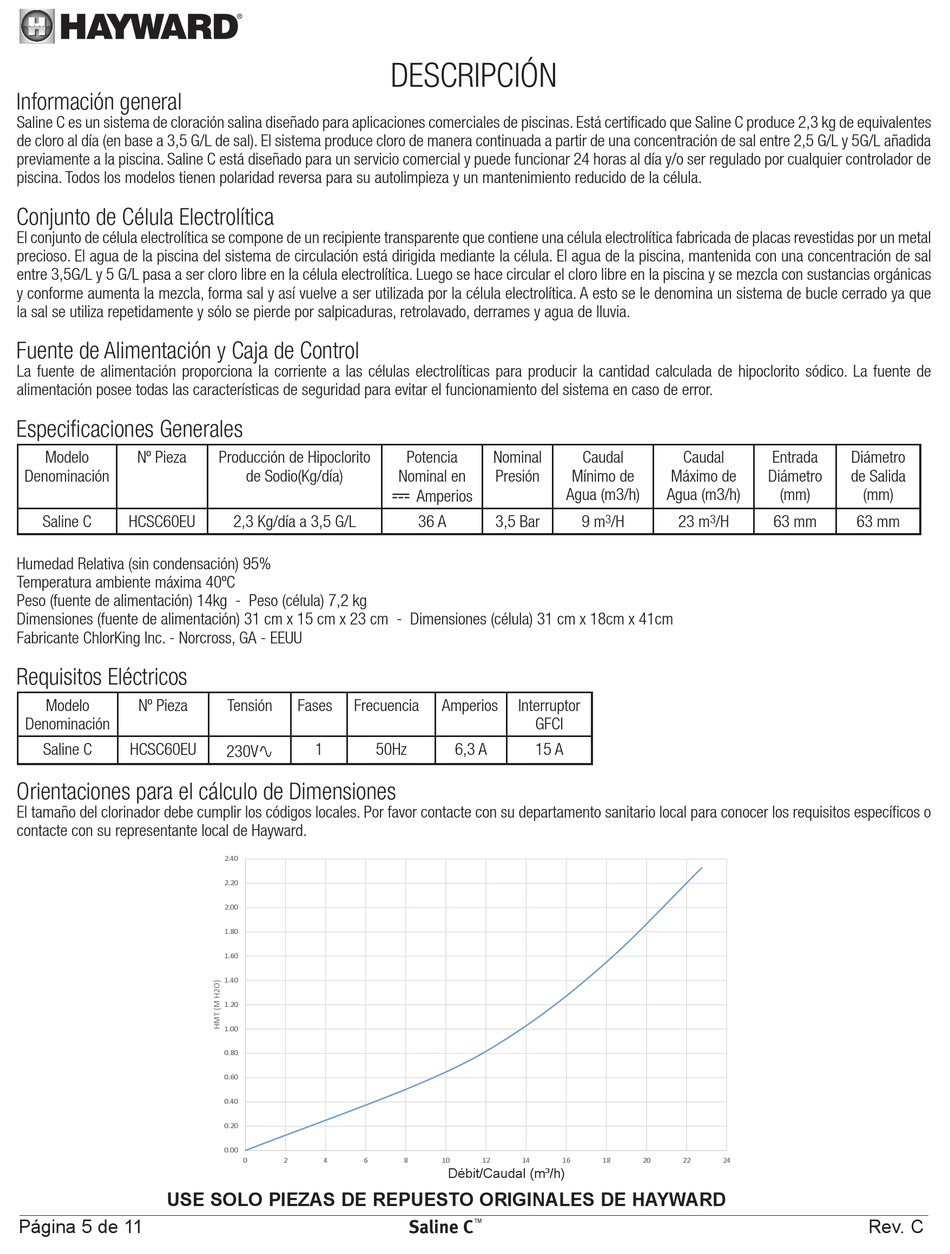

Información general
Saline C es un sistema de cloración salina diseñado para aplicaciones comerciales de piscinas. Está certificado que Saline C produce 2,3 kg de equivalentes
de cloro al día (en base a 3,5 G/L de sal). El sistema produce cloro de manera continuada a partir de una concentración de sal entre 2,5 G/L y 5G/L añadida
previamente a la piscina. Saline C está diseñado para un servicio comercial y puede funcionar 24 horas al día y/o ser regulado por cualquier controlador de
piscina. Todos los modelos tienen polaridad reversa para su autolimpieza y un mantenimiento reducido de la célula.
Conjunto de Célula Electrolítica
El conjunto de célula electrolítica se compone de un recipiente transparente que contiene una célula electrolítica fabricada de placas revestidas por un metal
precioso. El agua de la piscina del sistema de circulación está dirigida mediante la célula. El agua de la piscina, mantenida con una concentración de sal
entre 3,5G/L y 5 G/L pasa a ser cloro libre en la célula electrolítica. Luego se hace circular el cloro libre en la piscina y se mezcla con sustancias orgánicas
y conforme aumenta la mezcla, forma sal y así vuelve a ser utilizada por la célula electrolítica. A esto se le denomina un sistema de bucle cerrado ya que
la sal se utiliza repetidamente y sólo se pierde por salpicaduras, retrolavado, derrames y agua de lluvia.
Fuente de Alimentación y Caja de Control
La fuente de alimentación proporciona la corriente a las células electrolíticas para producir la cantidad calculada de hipoclorito sódico. La fuente de
alimentación posee todas las características de seguridad para evitar el funcionamiento del sistema en caso de error.
Especificaciones Generales
Modelo Nº Pieza
Denominación
Saline C HCSC60EU
Humedad Relativa (sin condensación) 95%
Temperatura ambiente máxima 40ºC
Peso (fuente de alimentación) 14kg - Peso (célula) 7,2 kg
Dimensiones (fuente de alimentación) 31 cm x 15 cm x 23 cm - Dimensiones (célula) 31 cm x 18cm x 41cm
Fabricante ChlorKing Inc. - Norcross, GA - EEUU
Requisitos Eléctricos
Modelo Nº Pieza
Denominación
Saline C HCSC60EU
Orientaciones para el cálculo de Dimensiones
El tamaño del clorinador debe cumplir los códigos locales. Por favor contacte con su departamento sanitario local para conocer los requisitos específicos o
contacte con su representante local de Hayward.
USE SOLO PIEZAS DE REPUESTO ORIGINALES DE HAYWARD
Página 5 de 11
DESCRIPCIÓN
Producción de Hipoclorito
de Sodio(Kg/día)
⎓ Amperios
2,3 Kg/día a 3,5 G/L
Tensión Fases Frecuencia
1 50Hz
230V 
2.40
2.20
2.00
1.80
1.60
1.40
1.20
1.00
0.80
0.60
0.40
0.20
0.00
0 2 4 6
Potencia Nominal
Nominal en Presión Mínimo de
Agua (m3/h)
36 A 3,5 Bar
Amperios Interruptor
GFCI
6,3 A 15 A
8 10 12 14 16
Débit/Caudal (m³/h)
Débit/Flow (m3/h)
Saline C
™
Caudal Caudal
Máximo de
Agua (m3/h)
9 m 3 /H 23 m 3 /H
18 20 22 24
Entrada Diámetro
Diámetro de Salida
(mm) (mm)
63 mm 63 mm
Rev. C
