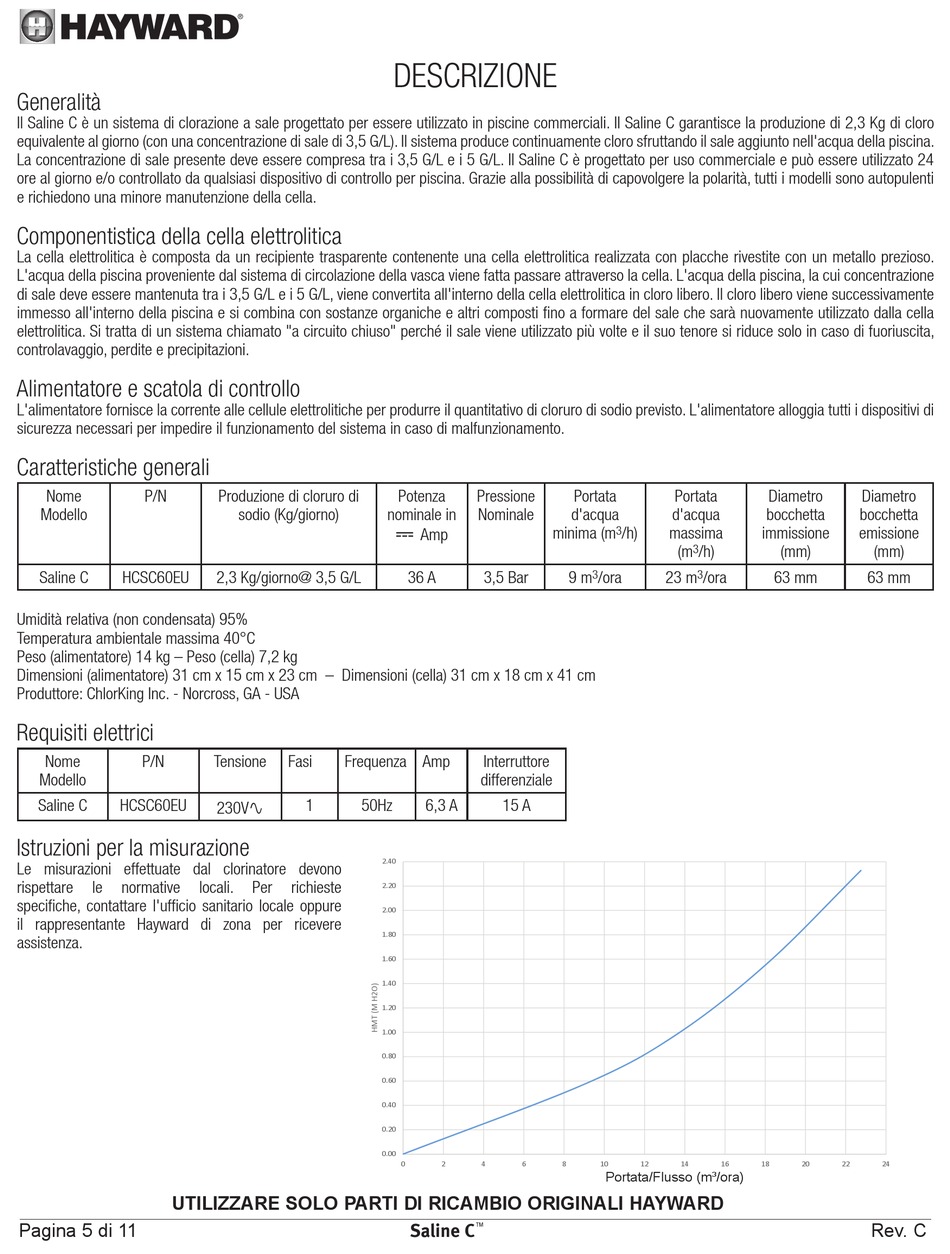

Caratteristiche Generali; Requisiti Elettrici - Hayward Saline C HCSC60EU User Manual

Generalità
Il Saline C è un sistema di clorazione a sale progettato per essere utilizzato in piscine commerciali. Il Saline C garantisce la produzione di 2,3 Kg di cloro
equivalente al giorno (con una concentrazione di sale di 3,5 G/L). Il sistema produce continuamente cloro sfruttando il sale aggiunto nell'acqua della piscina.
La concentrazione di sale presente deve essere compresa tra i 3,5 G/L e i 5 G/L. Il Saline C è progettato per uso commerciale e può essere utilizzato 24
ore al giorno e/o controllato da qualsiasi dispositivo di controllo per piscina. Grazie alla possibilità di capovolgere la polarità, tutti i modelli sono autopulenti
e richiedono una minore manutenzione della cella.
Componentistica della cella elettrolitica
La cella elettrolitica è composta da un recipiente trasparente contenente una cella elettrolitica realizzata con placche rivestite con un metallo prezioso.
L'acqua della piscina proveniente dal sistema di circolazione della vasca viene fatta passare attraverso la cella. L'acqua della piscina, la cui concentrazione
di sale deve essere mantenuta tra i 3,5 G/L e i 5 G/L, viene convertita all'interno della cella elettrolitica in cloro libero. Il cloro libero viene successivamente
immesso all'interno della piscina e si combina con sostanze organiche e altri composti fino a formare del sale che sarà nuovamente utilizzato dalla cella
elettrolitica. Si tratta di un sistema chiamato "a circuito chiuso" perché il sale viene utilizzato più volte e il suo tenore si riduce solo in caso di fuoriuscita,
controlavaggio, perdite e precipitazioni.
Alimentatore e scatola di controllo
L'alimentatore fornisce la corrente alle cellule elettrolitiche per produrre il quantitativo di cloruro di sodio previsto. L'alimentatore alloggia tutti i dispositivi di
sicurezza necessari per impedire il funzionamento del sistema in caso di malfunzionamento.

Caratteristiche generali

Nome P/N
Modello
Saline C HCSC60EU
Umidità relativa (non condensata) 95%
Temperatura ambientale massima 40°C
Peso (alimentatore) 14 kg – Peso (cella) 7,2 kg
Dimensioni (alimentatore) 31 cm x 15 cm x 23 cm – Dimensioni (cella) 31 cm x 18 cm x 41 cm
Produttore: ChlorKing Inc. - Norcross, GA - USA

Requisiti elettrici

Nome P/N
Modello
Saline C HCSC60EU
Istruzioni per la misurazione
Le misurazioni effettuate dal clorinatore devono
rispettare le normative
specifiche, contattare l'ufficio sanitario locale oppure
il rappresentante Hayward di zona per ricevere
assistenza.
UTILIZZARE SOLO PARTI DI RICAMBIO ORIGINALI HAYWARD
Pagina 5 di 11
Produzione di cloruro di
sodio (Kg/giorno)
2,3 Kg/giorno@ 3,5 G/L
Tensione Fasi Frequenza Amp
1 50Hz
230V 
locali. Per richieste
DESCRIZIONE
Potenza Pressione
nominale in Nominale
⎓ Amp minima (m
36 A 3,5 Bar
Interruttore
differenziale
6,3 A 15 A
2.40
2.20
2.00
1.80
1.60
1.40
1.20
1.00
0.80
0.60
0.40
0.20
0.00
0 2 4 6
Saline C
™
Portata Portata
d'acqua d'acqua
3 /h) massima
(m /h)
3
9 m 3 /ora 23 m 3 /ora
8 10 12 14 16
Portata/Flusso (m³/ora)
Débit/Flow (m3/h)
Diametro Diametro
bocchetta bocchetta
immissione emissione
(mm) (mm)
63 mm 63 mm
18 20 22 24
Rev. C
