5. Transport und Inbetriebnahme

5.1. Transport und Aufstellung

Die Aufstellung der Maschine sollte in geschlossenen
Räumen erfolgen, die Aufstellfläche muss dabei ausreichend
eben und belastungsfähig sein.
Die Maschine kann bei Bedarf am Boden festgeschraubt
werden.
Aus verpackungstechnischen Gründen ist die Maschine nicht
komplett montiert.

5.2 Montage

Wenn Sie beim Auspacken einen Transportschaden
feststellen, benachrichtigen Sie umgehend Ihren Händler,
nehmen Sie das Gerät nicht in Betrieb.
Entsorgen Sie die Verpackung bitte umweltgerecht.
Entfernen Sie das Rostschutzfett mit einem milden
Lösungsmittel.

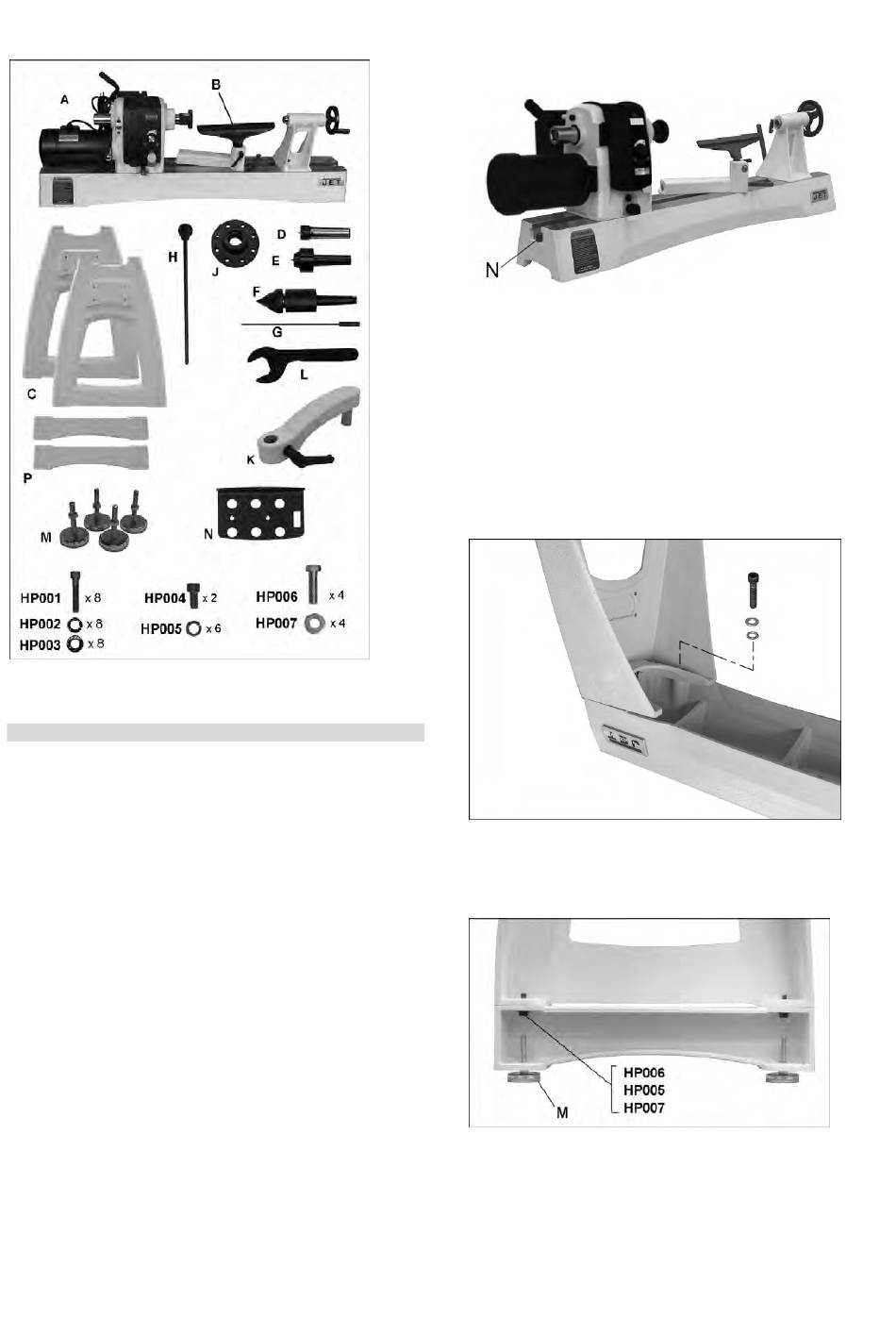

Montage der Gussfüße:
Dazu müssen der Spindelstock, der Reitstock und die
Handstahlauflage entfernt werden.
Fig 2
Entfernen Sie die Anschlagbolzen (N, Fig 3).
Entfernen Sie nun den Spindelstock, den Reitstock und die
Handstahlauflage.
ACHTUNG Das Maschinenbett ist schwer! Seien Sie
vorsichtig und holen Sie sich Hilfe.
Wenden Sie das Bett vorsichtig. Verwenden Sie eine Matte
oder einen Karton als Unterlage, damit die Bettführungen
nicht zerkratzt werden.
Befestigen Sie die Maschinenfüße mit 8 Innensechskant-
Schrauben, Federscheiben und Scheiben. Die Schrauben mit
einem 6mm Inbusschlüssel gut festziehen (Fig 4-1).
Falls gewünscht kann die Maschine um 100mm aufgebockt
werden. Montieren Sie dazu die gelieferten Grauguss
Aufbockfüße (Fig 4-2).
Montieren Sie die 4 Nivelierfüße und kontern Sie die Muttern
gegen die Gussfüße. Die Nivelierfüße können später
eingestellt werden (Fig 5).
Fig 3
Fig 4-1
Fig 4-2
