Components; Einzelteile - Biohit PROLINE Prospenser Operating Manual

Q
L
M
P
Artisan Technology Group - Quality Instrumentation ... Guaranteed | (888) 88-SOURCE | www.artisantg.com
A
B
C
D
O
N
E
F
G
R I
K
J H
– 6 –

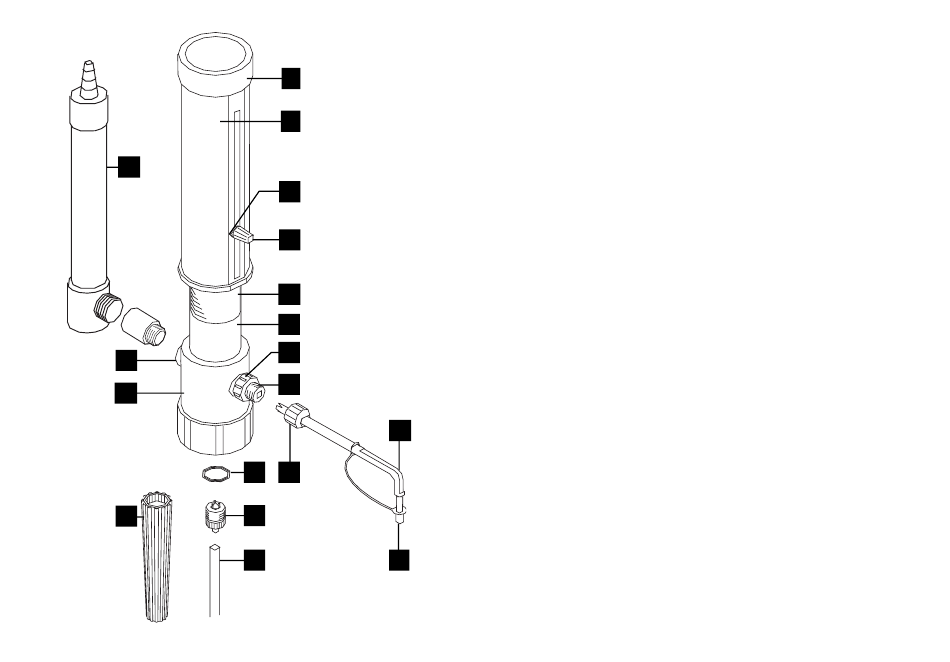

Components

A piston seat
B cylinder sleeve
C pointer
D volume adjustment knob
E valve locking ring
F* discharge valve
G* discharge tube
H* closure cap
I locking nut
J* fi lling tube
K* fi lling valve
L air vent cap
M valve block
N* glass cylinder
O* piston
P mounting tool
Q drying tube (optional)
R seal
* Parts in contact with the media

Einzelteile

A Kolbenlager
B Zylinderhülse
C Zeiger
D Arretiermutter
E Verdrehsicherung
F* Ausstoßventil
G* Dosierkanüle
H* Verschlusskappe
I Überwurfmutter
J* Ansaugrohr
K* Ansaugventil
L Blindstopfen
M Ventilblock
N* Glaszylinder
O* Kolben
P Montageschlüssel
Q Trockenrohr (optional)
R Dichtring
* medienberührte Teile
