Conventional opto-detector

Advertisement

Quick Links

MONTAGGIO E COLLEGAMENTI
In Fig. 1 è mostrato lo schema per i collegamenti ai
morsetti. I cavi positivi d'ingresso e d'uscita devono essere
collegati al morsetto "R+", mentre i cavi negativi
d'ingresso e d'uscita devono essere collegati ai morsetti " –
". E' irrilevante quale morsetto " – " viene usato come
ingresso e quale come uscita, invece è essenziale che
entrambi i morsetti " – " siano impiegati.

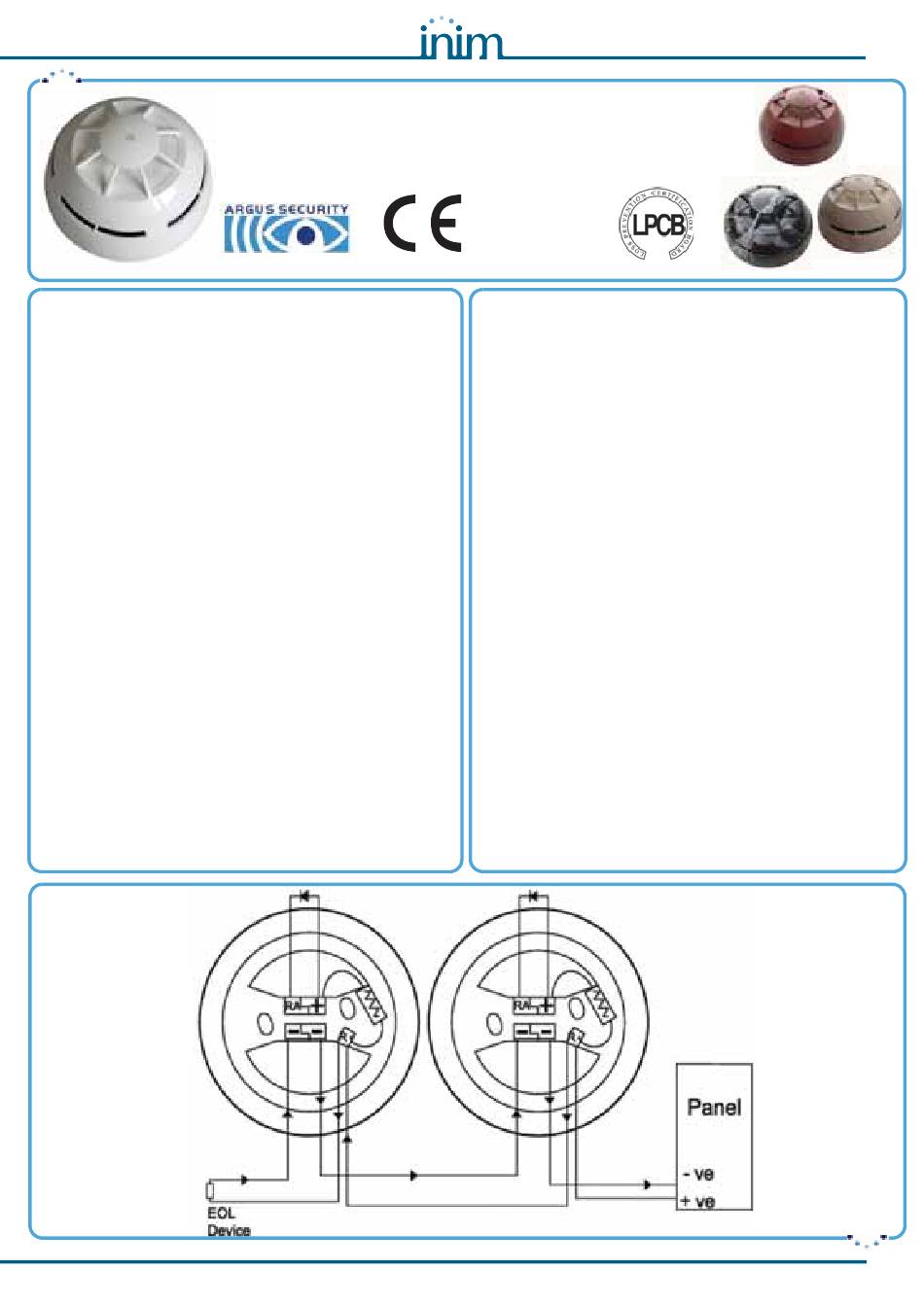

Fig. 1 mostra il collegamento alla centrale con la corrente
d'allarme limitato dalla Ral sulla base di montaggio del
rivelatore.
AVVERTENZA:
prima di procedere con il montaggio,
togliere l'alimentazione al circuito di monitoraggio del rive-
latore.
Questo prodotto può essere collegato solamente ad un
sistema antincendio compatibile.
Prima di procedere con il montaggio del dispositivo, con-
sultare i manuali della centrale antincendio collegata. Per
una copia gratuita contattate gli uffici di INIM Electronics o
scaricare una copia dal sito web.
AVVERTENZA:
Scollegate il loop prima di procedere con
l'installazione del rivelatore.
ATTENZIONE:
La calotta antipolvere protegge il rivelatore
dalla polvere e da qualsiasi contaminazione durante il trasporto
e in fase di montaggio. Occorre notare che la calotta non è in
grado di proteggere il rivelatore da un polverio e/o detriti,
quindi il rivelatore deve essere sconnesso e rimosso prima di
iniziare lavori di rinnovamento o ristrutturazione (es. dipingere
o guarnire di carta da parati la stanza). La calotta antipolvere
deve essere rimossa prima dell'avvio dell'impianto.
DCMIINIEAUS1000-R100-20100825
Aurora S1000
Rivelatore ottico di fumo convenzionale
Conventional opto-detector
0832-CPD-1417
CERTIFIED
EN54-7
928e/02
BASE MOUNTING AND WIRING
The terminal connections are shown in Fig. 1. The positive
input and output wires must be connected to the "R+" ter-
minal whilst the negative wires must be connected to the
"-" terminals.
It is irrelevant which "-" terminal is used for the input or the
output wires, however, the wires must use both terminals.
Fig. 1 shows the connection to the control panel with limi-
tation of the alarm current determined by the Ral mounted
on the base.
WARNING:
before installation ensure power is removed
from detector monitoring circuits.
Check system compatibility with your dealer or the control
panel manufacturer.
Before installing, please read the manuals of the fire alarm
control panel connected to the detector. Copies of these
manuals are available at no charge from INIM Electronics or
are downloadable from the web site.
CAUTION:
The loop power must be disconnected before
starting the installation procedure.
IMPORTANT:
Dust covers help to protect units during ship-
ping and installation. They are not intended to provide com-
plete protection against contamination, therefore, detectors
should be removed before construction, major re-decoration
or other dust producing work is started. Dust covers must
be removed before the system can be made operational.
Aurora S1000
Aurora S1000
Fig. 1
1
