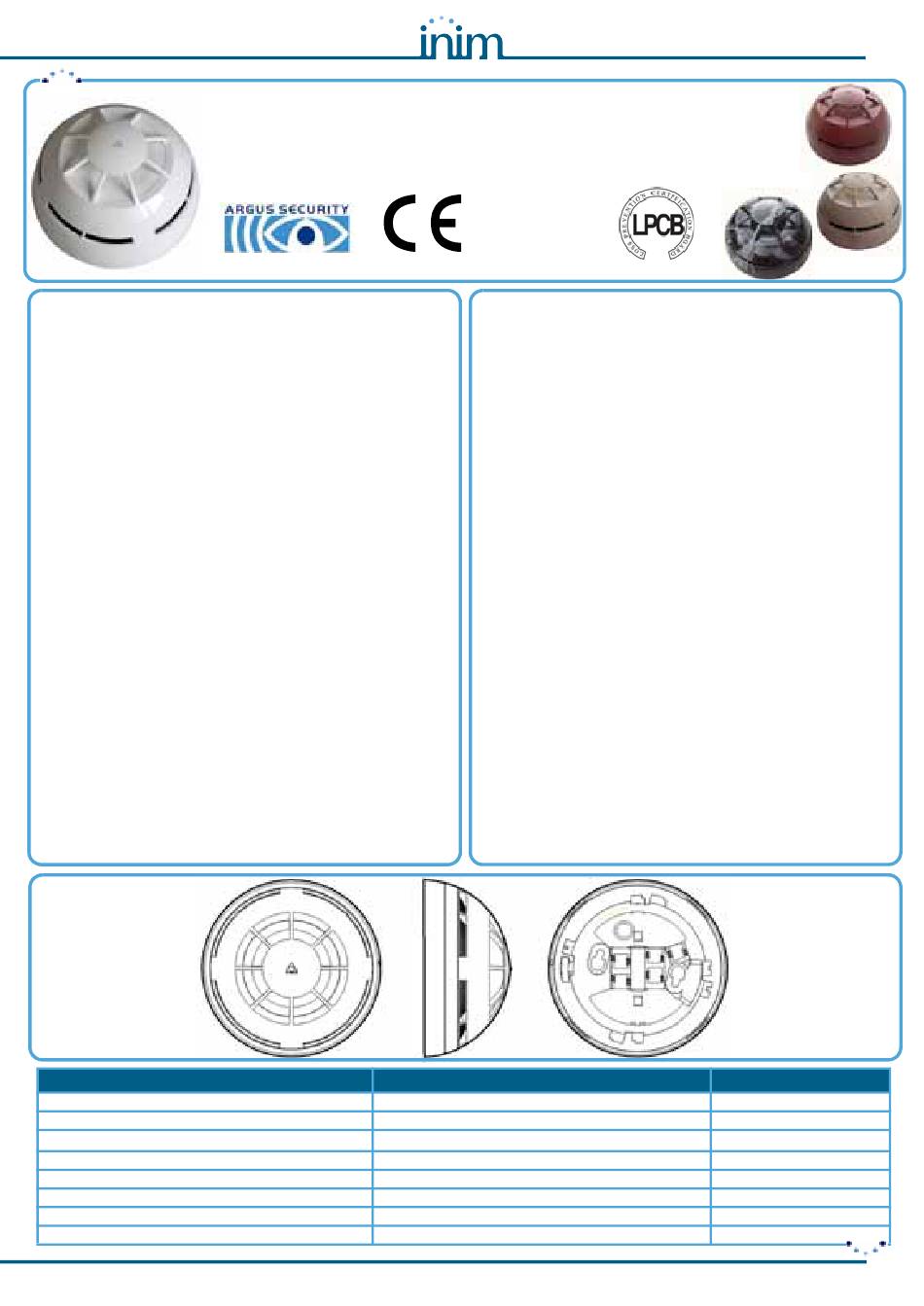

INIM Vega V200 Installation

DESCRIZIONE GENERALE
Il rivelatore multicriteria VEGA V200 è in grado di rilevare il prin-
cipio di un incendio con rapidità ed al primo sorgere. L' algoritmo
implementato all'interno del sensore è in grado di determinare lo
stato d'allarme valutando la quantità di fumo all'interno della
camera di campionamento e la variazione di temperatura.
Il monitoraggio continuo dell'ambiente protetto (e dello stato
della camera di campionamento) permette al rivelatore di
rispondere con rapidità allo scoppio di un incendio e di eliminare
praticamente il rischio di un falso allarme.
Il protocollo digitale VEGA, abbinato alla centrale antincendio,
fornisce un elevato scambio di dati e precise caratteristiche che
provvedono una migliore elaborazione dei segnali.
La composizione della struttura a labirinto con "doppia trappola"
per impedire l'accumularsi di polvere, assicura una elevata pro-
tezione dalla contaminazione, fornendo così un prodotto che rich-
iede una minima manutenzione.
Il rivelatore è dotato di un LED bicolore posto in maniera da ass-
icurare una visibilità a 360°.
È anche possibile attivare un completo test dei rivelatori diretta-
mente in sede di installazione.
Il rivelatore VEGA V200 può essere collegato solamente ad un
sistema antincendio con un protocollo analogico indirizzabile
compatibile.
Prima di procedere con il montaggio del dispositivo, consultare
i manuali della centrale antincendio collegata. Per una copia
gratuita contattate gli uffici di INIM Electronics o scaricare una
copia dal sito web.
LED REMOTO
Un importante accessorio, disponibile per i VEGA200 è il LED
remoto FI100, che si collega all'uscita "R" dei rivelatori e per-
mette di replicare in remoto l'indicazione di rivelatore in allarme.
Se si connette un altro dispositivo all'uscita remota, è necessa-
rio utilizzare un'adeguata resistenza perchè il carico di cor-
rente non superi i 20mA.
Fig. 1
SPECIFICHE TECNICHE
Tensione di alimentazione
Corrente assorbita a riposo
Max Corrente assorbita LED remoto
Temperatura di funzionamento
Umidità (senza condensa)
Altezza (base standard inclusa)
Diametro
Peso (base standard inclusa)
DCMIINIEVEV200-R160-20100618
Vega V200
Rivelatore multicriteria analogico indirizzabile
Intelligent multi-criteria detector
0832-CPD-1067
CERTIFIED
EN54-5
EN54-7
EN54-17
The VEGA V200 Intelligent Multi-Criteria Detector is
designed to provide fast detection of an incipient fire at the
earliest possible stage. A particular algorithm determines
alarm status by analysing the quantity of smoke inside the
optical chamber and the temperature variation.
Continuous sensing ensures swift response to a real fire
scenario yet offers high immunity to nuisance alarms.
Variable sensitivity (software controllable from the Fire
control panel) increases the capability of true fire detection
and significantly reduces the false alarm rate.
The VEGA digital communication protocol, used by the con-
trol panel, provides rapid data exchange and delivers a set
of features that ensure superior-rate signal processing.
The double dust trap (nested louver vanes) inside the opti-
cal chamber ensures high protection against dust contami-
nation and keeps maintenance to a minimum.
The centrally positioned bicolour status LED (programma-
ble from the Fire control panel) provides full 360° visibility.
The in-built magnet test facility allows easy verification of
proper performance of the installed detector system.
The VEGA series detectors should only be connected to
control panels that use a compatible proprietary analogue
addressable communication protocol.
Before installing, please read the manuals of the fire alarm
control panel connected to the detector. Copies of these
manuals are available at no charge from INIM Electronics or
are downloadable from the web site.
Remote indication can be obtained by connecting a FI100 remote
indication lamp to the "R" output of the sensor's adaptor base.
If other equipment is connected to the remote output, its sup-
ply current must be limited to a maximum of 20 mA by using
an adequate resistor.

TECHNICAL SPECIFICATION

Power Supply
Average current consumption
Max Current consumption Remote LED
Operating Temperature Range
Humidity (no condensation)
Height (standard base included)
Diameter
Weight (standard base included)
Vega V200
928c/01

OVERVIEW

REMOTE LED

Val.
10-40 V=
90PA
I = 20mA
led
-30°C / +70°C
95% RH
54mm
110mm
130gr
1
