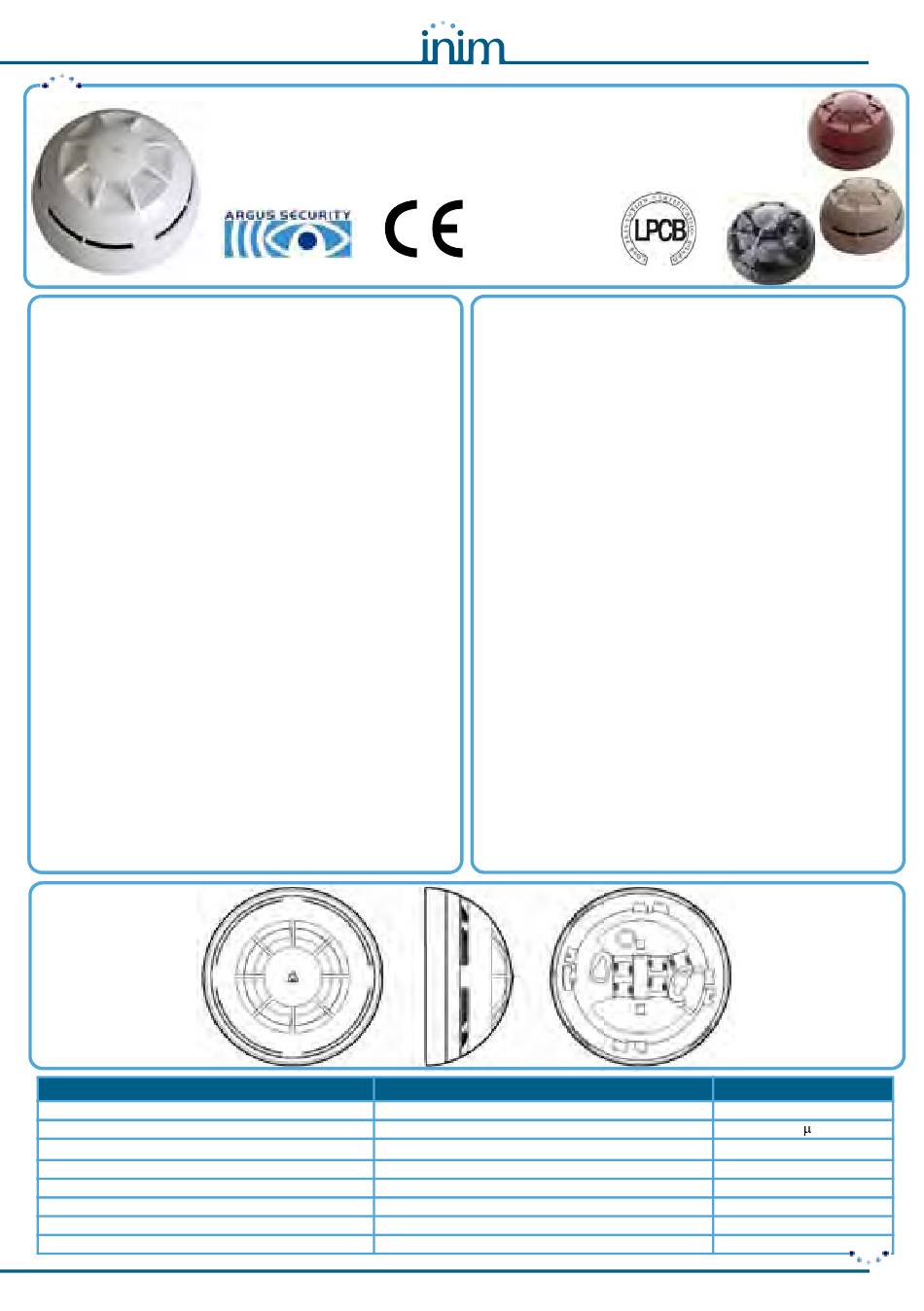

INIM Vega V200 Quick Start Manual

ÁTTEKINTÉS
A VEGA V200 analóg címezhető multikritéria érzékelőt úgy
tervezték, hogy képes legyen a kialakulóban lévő tüzek gyors
detektálására már azok lehető legkorábbi szakaszában. Egy
adott algoritmus határozza meg a riasztási állapotot az optikai
kamrában lévő füst mennyiségének és a hőmérséklet ingadozá-
sának elemzésével.
Folyamatos érzékelés biztosítja a gyors reagálást a valós tűzre,
mégis nagy védelmet ad a nem kívánatos riasztások ellen.
Változtatható érzékenység (tűzjelző központ szoftverén vezérel-
hető) növeli a képességet a valódi tűz érzékelésére és jelentő-
sen csökkenti a téves riasztások arányát.
A tűzjelző központ által használt VEGA digitális kommunikációs
protokoll gyors adatcserét és egy sor jellemző átvitelét adja, így
biztosítva a kiváló sebességű jelfeldolgozást. A kettős porcsapda
(beépített lamellákkal) magas szintű védelmet biztosít a portól
és minimális karbantartási igényeket eredményez.
A középen elhelyezett kétszínű állapotjelző LED (tűzjelző
központon programozható) mindenhonnan, 360°-ban látható. A
mágnessel való tesztelést
telepített érzékelő rendszer megfelelő működésének könnyű
ellenőrzését teszi lehetővé.
A VEGA sorozatú érzékelőket csak olyan jelzőközpontokra
szabad csatlakoztatni, amelyek kompatibilisek ezzel az analóg
címezhető kommunikációs protokollal.
A telepítés előtt kérjük, olvassa el annak a tűzjelző központnak
a kézikönyvét, amelyikhez csatlakoztatja az érzékelőt. Ezen
kézikönyvek másolatai ingyenesen rendelkezésre állnak az INIM
Electronics-tól, illetve letölthetők a weboldalról.
MÁSODKIJELZŐ LED
Távoli jelzés érhető el az FI100 másodkijelzőnek az érzékelő
aljzat „R" kimenetre való csatlakoztatásával.
Amennyiben más eszköz csatlakozik a másodkijelző kimenetre,
úgy annak áramfelvételét max. 20 mA-re kell korlátozni
megfelelő ellenállás használatával.
1. ábra
MŰSZAKI JELLEMZŐK
Tápfeszültség
Átlagos áramfelvétel
Másodkijelző LED maximális árama
Működési hőmérséklettartomány
Páratartalom (nem lecsapódó)
Magasság (normál szerelőaljzattal)
Átmérő
Tömeg (normál szerelőaljzattal)
DCMIINIEVEV200-R160-20100618_HUN
Vega V200
Analóg címezhető multikritéria érzékelő
Intelligent multi-criteria detector
0832-CPD-1067
biztosító beépített áramkör
Max Current consumption Remote LED
CERTIFIED
EN54-5
EN54-7
EN54-17
The VEGA V200 Intelligent Multi-Criteria Detector is
designed to provide fast detection of an incipient fire at the
earliest possible stage. A particular algorithm determines
alarm status by analysing the quantity of smoke inside the
optical chamber and the temperature variation.
Continuous sensing ensures swift response to a real fire
scenario yet offers high immunity to nuisance alarms.
Variable sensitivity (software controllable from the Fire
control panel) increases the capability of true fire detection
and significantly reduces the false alarm rate.
The VEGA digital communication protocol, used by the con-
trol panel, provides rapid data exchange and delivers a set
of features that ensure superior-rate signal processing.
The double dust trap (nested louver vanes) inside the opti-
cal chamber ensures high protection against dust contami-
nation and keeps maintenance to a minimum.
The centrally positioned bicolour status LED (programma-
ble from the Fire control panel) provides full 360° visibility.
a The in-built magnet test facility allows easy verification of
proper performance of the installed detector system.
The VEGA series detectors should only be connected to
control panels that use a compatible proprietary analogue
addressable communication protocol.
Before installing, please read the manuals of the fire alarm
control panel connected to the detector. Copies of these
manuals are available at no charge from INIM Electronics or
are downloadable from the web site.
Remote indication can be obtained by connecting a FI100 remote
indication lamp to the "R" output of the sensor's adaptor base.
If other equipment is connected to the remote output, its sup-
ply current must be limited to a maximum of 20 mA by using
an adequate resistor.
TECHNICAL SPECIFICATION
P o w r e S u p p y l
Average current consumption
Operating Temperature Range
H u m i i d y t ( n o c o n d e n s
Height (standard base included)
D a i m t e r e
Weight (standard base included)
928c/01
OVERVIEW
REMOTE LED
1
I
Led
-30 °C ...+70 °C
t a o i n ) 9
1
Vega V200
Val.
0 - 4 0 V =
90 A
= 20 mA
5 % R H
54 mm
1 0 m m
130 gr
1
