Rivelatori d'incendio convenzionali
991c/01
991e/01
991a/01
Per dettagli sul posizionamento, area di copertura, e modalità di installazione fare
riferimento alla normativa vigente in materia di impianti automatici di rivelazione
incendio. I rivelatori della serie Iris sono certificati secondo le norme EN54-7: Rivelatori
di fumo - Rilevatori puntiformi funzionanti secondo il principio della diffusione della
luce, della trasmissione della luce o della ionizzazione (per i soli modelli ID100 e ID300)
ed EN54-5: Rivelatori di Calore - rivelatori puntiformi (per i soli modelli ID200 e ID300).
I rivelatori della serie Iris sono in grado di rilevare la presenza di alcuni prodotti della combustione e quindi
l'insorgere di focolai di incendio.
I parametri di funzionamento dei rivelatori possono essere modificati ed adeguati alle condizioni ambientali per
mezzo del dispositivo EITK-DRV fornito da INIM Electronics; attraverso questo dispositivo è possibile
programmare i rivelatori e valutarne la contaminazione ed il funzionamento. Per ulteriori dettagli si veda il
paragrafo "Utilizzo del driver EITK-DRV".
Il rivelatore, che in condizioni di stand-by ha un basso assorbimento, 80 A, in caso di allarme aumenta la
corrente assorbita fino ad un massimo di 40mA, segnalando così il pericolo alla centrale di controllo.

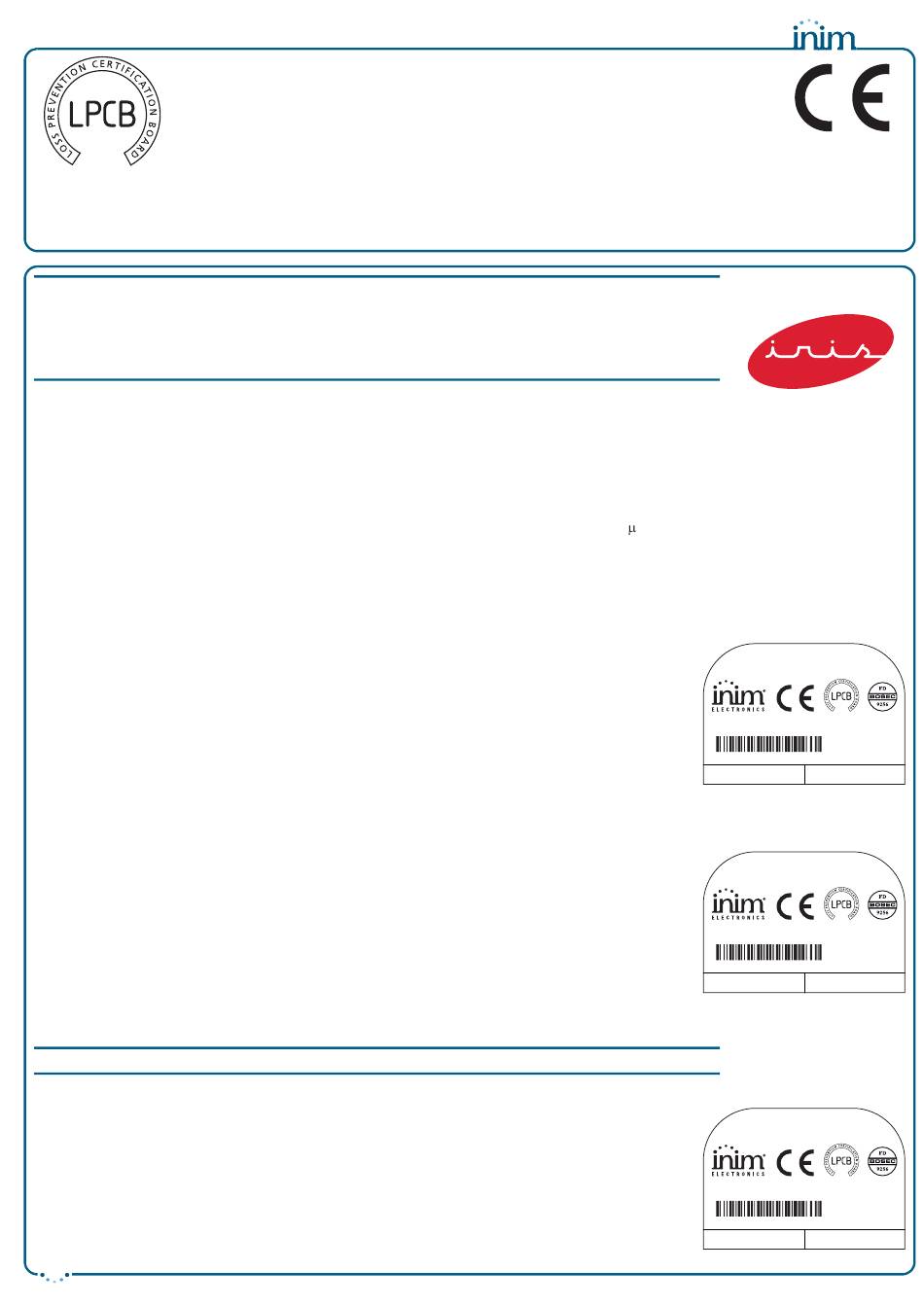

INIM Electronics mette a disposizione tre modelli di rivelatori convenzionali della serie Iris che possono essere
riconosciuti per mezzo dell'etichetta dati di targa apposta sul retro. Questa etichetta riporta il numero seriale
univoco che identifica il dispositivo.
Rivelatore ottico dotato di una camera di campionamento basata sull'effetto della
diffusione della luce (effetto Tyndall); per garantirne l'efficacia non devono esistere
ostacoli all'ingresso dell'aria all'interno della camera di campionamento e il
rivelatore non deve essere investito direttamente da correnti d'aria.
Il rivelatore segnala una condizione di allarme nel caso in cui il livello di fumo
nell'ambiente raggiunga i seguenti valori:
• 0,08 dB/m (modalità impostabile per mezzo del EITK-DRV)
• 0,10 dB/m (modalità impostabile per mezzo del EITK-DRV)
• 0,12 dB/m (modalità pre-impostata)
• 0,15 dB/m (modalità impostabile per mezzo del EITK-DRV)
Rivelatore termico dotato di un elemento termosensibile in grado di valutare la
temperatura dell'ambiente.
Le modalità di funzionamento, impostabili tramite EITK-DRV sono:
• "A1R" (pre-impostata); il rivelatore segnala una condizione di allarme nel caso in cui la
temperatura ambientale superi i 58 °C o nel caso in cui la temperatura subisca variazioni anomale.
• "B"; il rivelatore segnala una condizione di allarme nel caso in cui la temperatura
ambientale superi i 72°C.
• "A2S"; il rivelatore segnala una condizione di allarme nel caso in cui la temperatura
ambientale superi i 58°C.
• "BR"; il rivelatore segnala una condizione di allarme nel caso in cui la temperatura
ambientale superi i 72°C o nel caso in cui la stessa cresca troppo rapidamente.
Le modalità di funzionamento "A2S" e "BR" non sono certificate.
Rivelatore ottico-termico dotato sia della camera di campionamento ottica per la
rivelazione del fumo sia dell'elemento termosensibile. La combinazione dei valori
permette, a seconda della modalità di funzionamento selezionata tramite il
dispositivo EITK-DRV, di ottenere un rivelatore più sensibile e quindi in grado di
reagire con maggiore tempestività e di rilevare anche focolai caratterizzati da
scarsa emissione di fumo, o di ottenere un rivelatore con una maggiore immunità
ai falsi allarmi.
Le modalità di funzionamento, impostabili tramite EITK-DRV sono:
DCMIIN4AID-R201-20170411
Iris
ID100 - rivelatore ottico di fumo
ID200 - rivelatore di temperatura
ID300 - rivelatore combinato
Descrizione generale
0832-CPR-F1152
0832-CPR-F1243
0832-CPR-F1153
ATTENZIONE!
ID100
ID100
CONVENTIONAL
OPTICAL SMOKE DETECTOR
0832
EN54-7:2000+A1+A2
0832-CPR-F1152
MADE IN ITALY
*NNNNNNNN*
ID100 NNNNNNNN
ID200
ID200
CONVENTIONAL
CLASS P HEAT DETECTOR
EN54-5:2000+A1
0832
0832-CPR-F1243
MADE IN ITALY
*NNNNNNNN*
ID200 NNNNNNNN
ATTENZIONE!
ID300
ID300
CONVENTIONAL
MULTI OPTICAL SMOKE AND CLASS P HEAT DETECTOR
0832
EN54-5:2000+A1
0832-CPR-F1153
EN54-7:2000+A1+A2
MADE IN ITALY
*NNNNNNNN*
ID300 NNNNNNNN
0832
991c/01
NNNNNNNN
YYYY/MM
FW: FF.WW
ID100 NNNNNNNN
991e/01
NNNNNNNN
YYYY/MM
FW: FF.WW
ID200 NNNNNNNN
991a/01
NNNNNNNN
YYYY/MM
FW: FF.WW
ID300 NNNNNNNN
