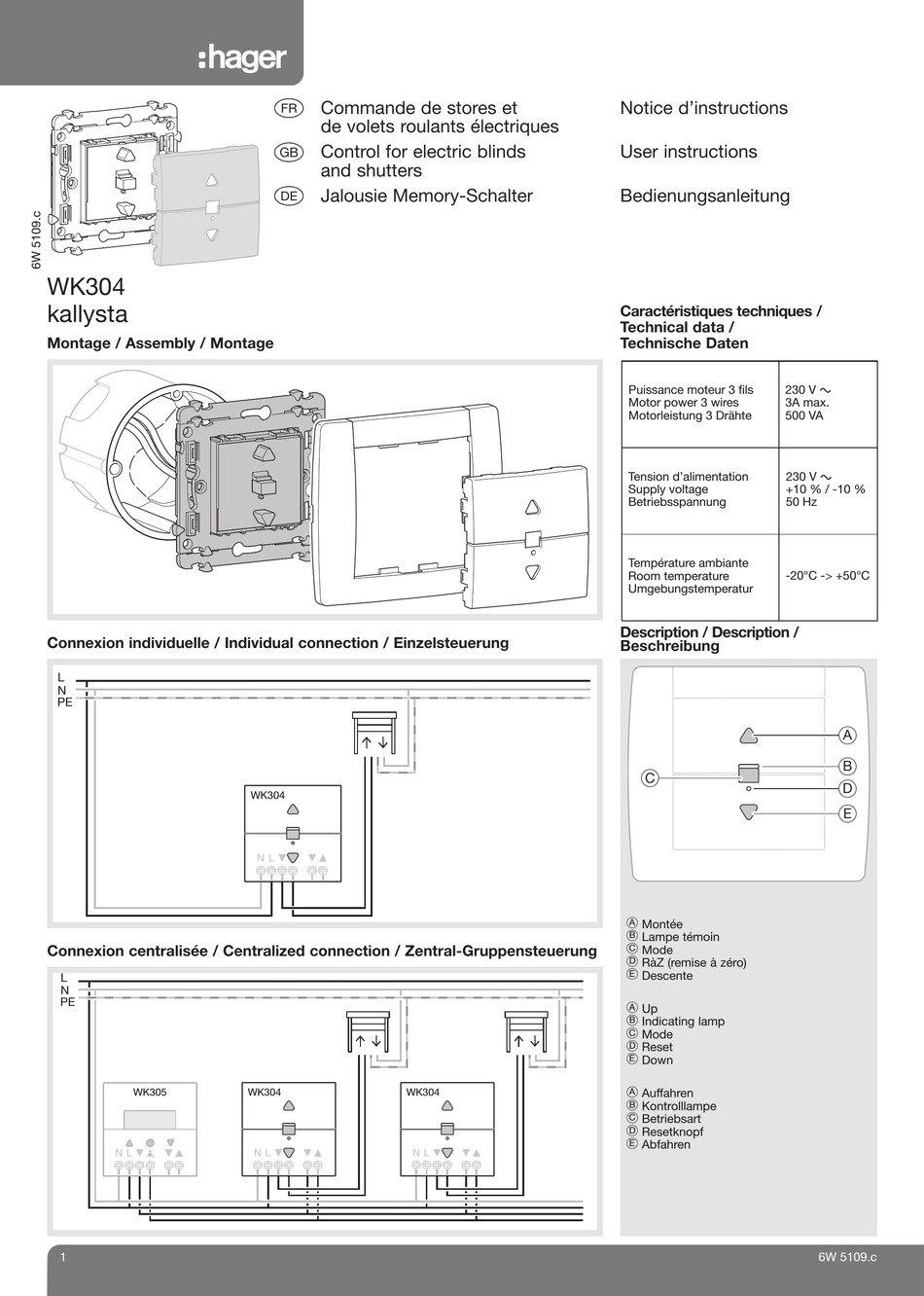

WK304
kallysta
Montage / Assembly / Montage
Connexion individuelle / Individual connection / Einzelsteuerung
L
N
PE
Connexion centralisée / Centralized connection / Zentral-Gruppensteuerung
L
N
PE
WK305
N
L
1
¢

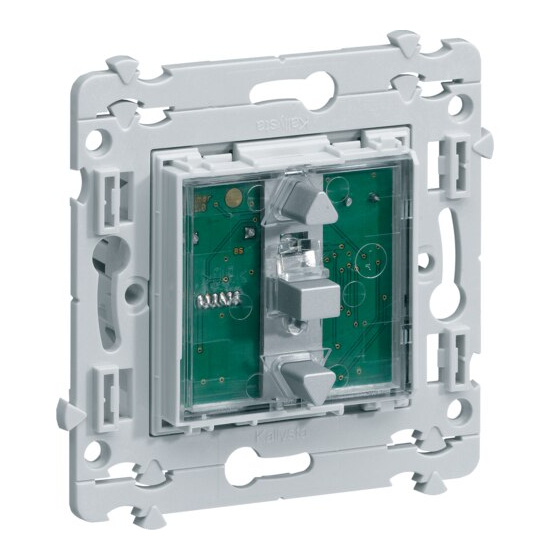

Commande de stores et
de volets roulants électriques
§
Control for electric blinds
and shutters
£
Jalousie Memory-Schalter
WK304
N
L
WK304
WK304
N
L
N
L
Notice d'instructions
User instructions
Bedienungsanleitung
Caractéristiques techniques /
Technical data /
Technische Daten
Puissance moteur 3 fils
230 V
Motor power 3 wires
3A max.
Motorleistung 3 Drähte
500 VA
Tension d'alimentation
230 V
Supply voltage
+10 % / -10 %
Betriebsspannung
50 Hz
Température ambiante
Room temperature
-20°C -> +50°C
Umgebungstemperatur
Description / Description /
Beschreibung
C
A
Montée
B
Lampe témoin
C
Mode
D
RàZ (remise à zéro)
E
Descente
A
Up
B
Indicating lamp
C
Mode
D
Reset
E
Down
A
Auffahren
B
Kontrolllampe
C
Betriebsart
D
Resetknopf
E
Abfahren
A
B
D
E
6W 5109.c
