Operating Guide
AVT
TR(TW)700
ENGLISH
DANSK
DEUTSCH
ESPAÑOL
NEDERLANDS
SLOVENŠČINA
ČESKY
POLSKI
LIETUVIŲ K.
РУССКИЙ
© Danfoss | 2017.08
AVT/VG
AVT/VGU

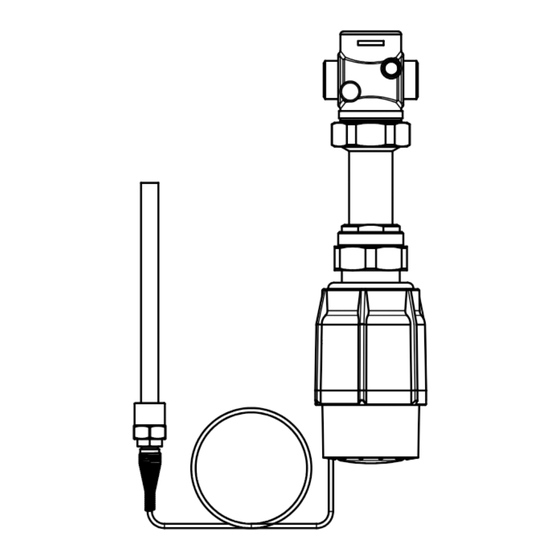

Temperature actuator AVT
Teperaturaktuator AVT
Thermostat AVT
Actuador de temperatura AVT
Temperatuurregelaar AVT
Pogon regulatorja temperature AVT
Pohon přímočinného regulátoru teploty AVT
Siłownik termiczny AVT
Temperatūros pavara AVT
Термостатический элемент AVT
AVT/VGS
AVT/VGF
AVT/VGUF
www.danfoss.com
www.danfoss.dk
www.danfoss.de
www.danfoss.es
www.danfoss.nl
www.danfoss.si
www.danfoss.pl
www.danfoss.pl
www.danfoss.com
www.danfoss.com
VI.GC.W3.8N | 1
Page 5
Side 6
Seite 7
Page 8
Blz. 9
Stran 10
Strana 11
Strona 12
Page 13
Стр. 14
