information électrique
9.3 câblage à l'interrupteur de mur seulement
FR
1. Coupez le courant en localisant votre housebreaker, puis coupé l'alimentation à la salle où vous travaille.
2. Déterminez l'emplacement de l'interrupteur de mur. Installez une boîtier électrique (non fournie) dans
l'emplacement.
3. Assurez-vous que les fils pour le mur sont connectés correctement à la boîtier de l'interrupteur et sont prêt.
4. Connectez le fil chargé de l'interrupteur « on/off » à l'interrupteur de mur.
5. Connectez les fils neutres les uns aux autres du ventilateur à la source d'alimentation neutre (N).
6. Connectez tous les terres de la source d'alimentation au ventilateur.
note:
Consultez les spécifications du ventilateur (voir la section « spécifications du ventilateur ») avant de choisir
une taille de fil appropriée.

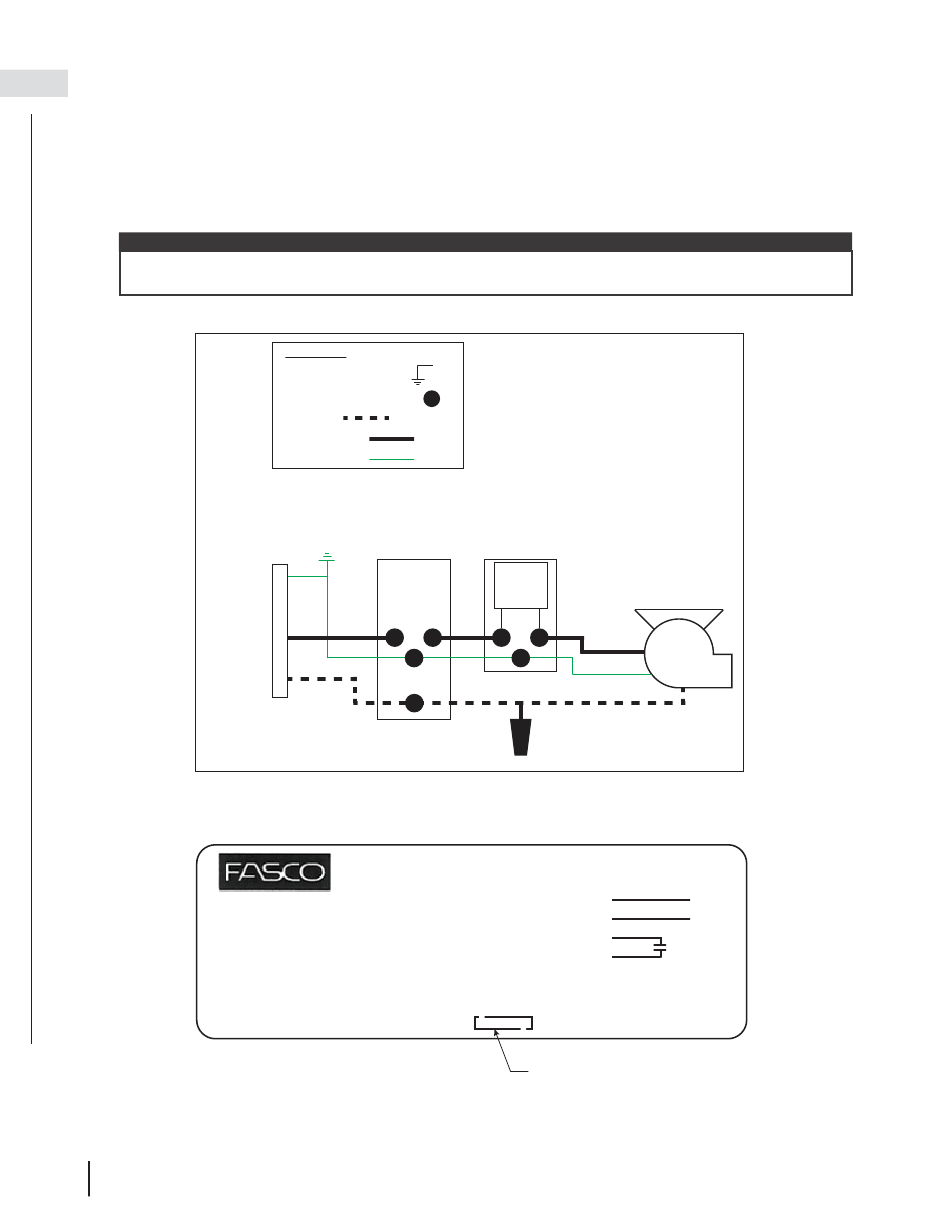

9.3.1 schéma de câblage
Source
d'Alimentation
120VAC
9.4 spécifications du ventilateur
Assemblé en Mexique
115 V
0.9A/1.1A
Cust P/N
Protégé Thermiquement
66
W415-1789 / C / 01.29.19
Légende:
Prise de Terre =
Conexion sur le Terrain =
Neutre =
L1 (120VAC) =
Fil de Terre =
Interrupteur
G
de Mur
L
14/2
N
00464504
No. 70903602
TYPE 90B1
50/50Hz
1600 RPM
Sac Scellé Brg
L'Interrupteur « On/Off »
dans le Boîtier du
Ventilateur
Interrupteur
On/Off
00469142
Schéma de Connexion
Wht
Blk
Class B
Blu
Blu
AO
4 MFD/370 VAC
61299553
Ventilateur
Line
Line
