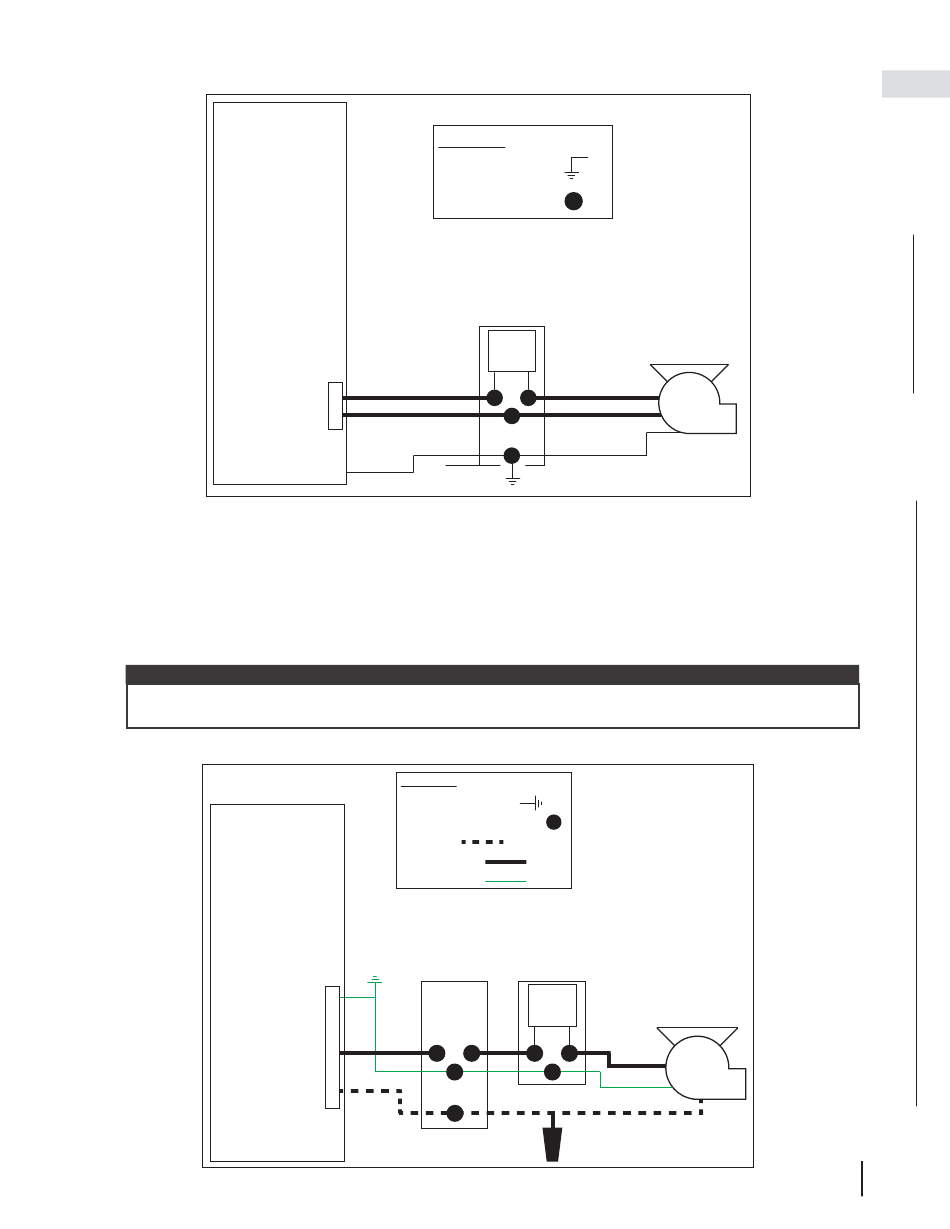

9.1.1 schéma de câblage
Panneau de
Commande
Proflame 2
9.2 câblage à l'interrupteur de mur & télécommande (en séries)
1. Déterminez l'emplacement de l'interrupteur de mur. Installez une boîtier électrique (non fournie) dans
l'emplacement.
2. Assurez-vous que les fils chargés et neutres du Proflame 2 sonts connectés correctement à la boîtier de
l'interrupteur de mur.
3. Connectez le fil chargé de l'interrupteur « on/off » à l'interrupteur de mur.
4. Connectez les fils neutres les uns aux autres du ventilateur à la source d'alimentation neutre (N).
5. Connectez tous les terres du panneau de commande SIT Proflame 2 au ventilateur.
note:
Consultez les spécifications du ventilateur (voir la section « spécifications du ventilateur ») avant de choisir
une taille de fil appropriée.
9.2.1 schéma de câblage
Panneau de
Commande
Proflame 2
Légende:
Prise de Terre =
Connexion sur
le Terrain =
L'Interrupteur « On/Off »
SIT
14/2 source
d'alimentation
(non fourni)
L
N
Légende:
Prise de Terre =
Connexion sur le Terrain =
Neutre =
L1 (120VAC) =
Fil de Terre =
SIT
Interrupteur
G
de Mur
L
N
information électrique
dans le Boîtier du
Ventilateur
Interrupteur
On/Off
(fourni)
(installé en usine)
L'Interrupteur « On/Off »
dans le Boîtier du
Ventilateur
Interrupteur
On/Off
Ventilateur
Ventilateur
W415-1789 / C / 01.29.19
