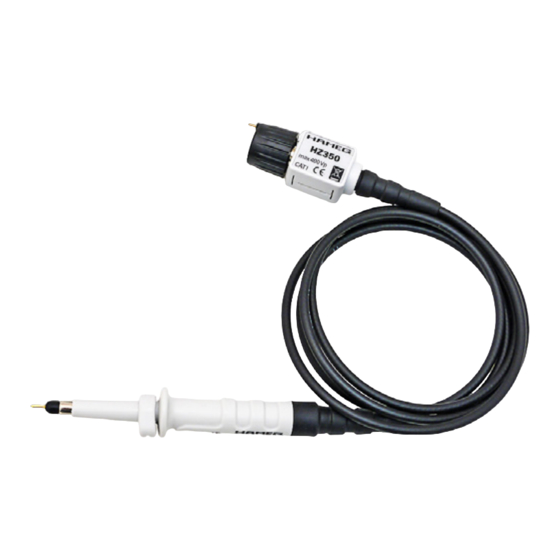

- Page 1 1 0 : 1 T a s t t e i l e r / P r o b e H Z 3 5 0 mit autom. Teilungsfaktor-Kennung with auto attenuation ID Handbuch / Manual Deutsch / English...
- Page 2 10 : 1 Tastteiler HZ350 (mit autom. Teilungsfaktor-Kennung) Technische Daten Teiler-Verhältnis: 10 : 1 Bandbreite: 350 MHz Anstiegszeit: <1,0 ns Eingangsimpedanz: 10 MΩ II 12pF Max. Eingangsspannung (CAT I): 400 V (DC + peak AC) (abnehmend mit zunehmender Frequenz) Niederfrequenzkompensation: Hochfrequenzkompensation: Kabellänge: ca. 1,20 m Handhabung Wechsel der Tastkopfspitze Die Tastkopfspitze herausschrauben und durch die mitgelieferte zweite auf gleiche Weise ersetzen. Tastkopf-Abgleich: Auf kürzestmögliche Masseverbindung achten! Abgleich 1 kHz: Tastkopf an 1 kHz-Rechtecksignal anlegen.
- Page 3 Lieferumfang 1 Tastkopf 5 IC Isolierkappe 2 Masseleitung 6 Ersatzspitze 3 Klemmhaken 7 Identifikationskappen 4 Trimmstift 8 Schutzkappe 1 kHz Signal falsch richtig falsch 1 MHz Signal falsch richtig falsch...
- Page 4 10 : 1 Probe HZ350 (with auto attenuation ID) Specifications Attenuation ratio: 10 : 1 Bandwidth: 350 MHz Rise time: <1,0 ns Input impedance: 10 MΩ II 12pF Max. Input voltage (CAT I): 400 V (DC + peak AC) (derating with increasing frequency) LF compensation: HF compensation: Cable length: approx. 1.20 m How to use Change of probe tip Unscrew the probe tip and replace with new item supplied.
- Page 5 Included in delivery 1 Probe 5 IC Insulating cap 2 Ground lead 6 Probe tip replacement 3 Retractable hook 7 Identification tags 4 Adjustment tool 8 Protection cap 1 kHz Signal incorrect correct incorrect 1 MHz Signal incorrect correct incorrect...
-
Page 6: Power Supplies
Oscilloscopes Spectrum Analyzer Power Supplies Modular System Series 8000 Programmable Instruments Series 8100 authorized dealer w w w . h a m e g . c o m HAMEG Instruments GmbH Subject to change without notice Industriestraße 6 Release: December 2010 D-63533 Mainhausen © HAMEG Instruments GmbH Tel +49 (0) 61 82 800-0 A Rohde & Schwarz company Fax +49 (0) 61 82 800-100 DIN EN ISO 9001:2000, Reg.-Nr.: 071040 QM sales@hameg.com w w w . h a m e g . c o m...
