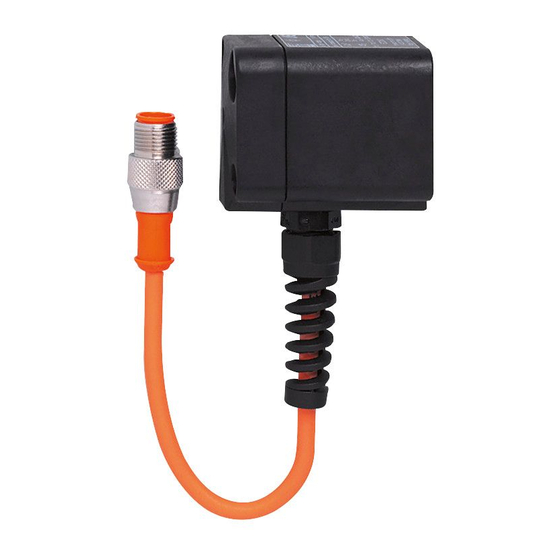

- Page 1 Montage- und Installationshinweise Mounting and installation instructions Neigungssensor Inclination sensor EC2082...
- Page 2 EC2082 NEIGUNGSSENSOR Sicherheitshinweise Diese Beschreibung ist Bestandteil des Sensors. Sie enthält Texte und Abbildungen zum korrekten Umgang mit dem Sensor und muss vor einer Installation oder dem Einsatz gelesen werden. Befolgen Sie die Angaben der Beschreibung. Nichtbeachten der Hinweise, Betrieb außerhalb der nachstehend bestimmungsgemäßen Verwendung, falsche Installa- tion oder fehlerhafte Handhabung können schwerwiegende Beeinträchtigungen der Sicherheit von Menschen und Anlagen zur Folge haben.
-
Page 3: Technische Daten
EC2082 NEIGUNGSSENSOR Inhalt Technische Daten Seite 3 Maße Seite 3 Montage Seite 4 Elektrischer Anschluss Seite 4 Kennlinien der Ausgangsfunktion Seite 5 Wartung, Instandsetzung und Entsorgung Seite 5 Komformitätserklärung Seite 5 Technische Daten Bestell-Nr. EC2082 Betriebsspannung 20...30 V DC Stromaufnahme max. <... - Page 4 EC2082 NEIGUNGSSENSOR Montage - 45° 0° +45° Befestigung: M5-Zylinderschrauben (nach DIN 912) Anzugsdrehmoment:: 1,8 Nm Elektrischer Anschluss Bezeichnung Potential Betriebsspannung 20...30 V DC Masse Analogausgang 4...20 mA DC Zum Schutz des gesamten Systems ist die Versorgungsspannung mit max. 0,5 A abzusichern.
- Page 5 EC2082 NEIGUNGSSENSOR Kennlinie der Ausgangsfunktion Winkel- und Ausgangswerte: α [°] I [mA] α [°] I [mA] 20,00 19,00 4,00 5 12,70 18,00 4,02 10 13,39 17,00 4,12 15 14,07 16,00 4,27 20 14,74 15,00 14,00 4,48 25 15,38 13,00 4,75 30 16,00 12,00 5,07...
-
Page 6: Safety Instructions
EC2082 INCLINATION SENSOR Safety instructions This description is part of the sensors. It contains texts and dra- wings concerning the correct handling of the sensor and must be read before installation or use. Observe the information of the description. Non-observance of the notes, opera- tion which is not in accordance with use as prescribed below, wrong installation or handling can result in serious harm concerning the safety of persons and plant. -
Page 7: Technical Data
EC2082 INCLINATION SENSOR Contents Technical data page 7 Dimensions page 7 Mounting page 8 Electrical connection page 8 Characteristics of the output function page 9 Maintenance, repair and disposal page 9 Declaration of conformity page 9 Technical data Order no. EC2082 Operating voltage 20...30 V DC... -
Page 8: Electrical Connection
EC2082 INCLINATION SENSOR Mounting - 45° 0° +45° Fastening: M5 cylinder screw (to DIN 912) Tightening torque: 1.8 Nm Electrical connection Description Potential Operating voltage 20...30 V DC Ground Analogue output 4...20 mA DC To protect the whole system the supply voltage must be protected with max. 0.5A. -
Page 9: Declaration Of Conformity
EC2082 INCLINATION SENSOR Characteristic of the output function Angle and output values: α [°] I [mA] α [°] I [mA] 20,00 19,00 4,00 5 12,70 18,00 4,02 10 13,39 17,00 4,12 15 14,07 16,00 4,27 20 14,74 15,00 14,00 4,48 25 15,38 13,00 4,75...
