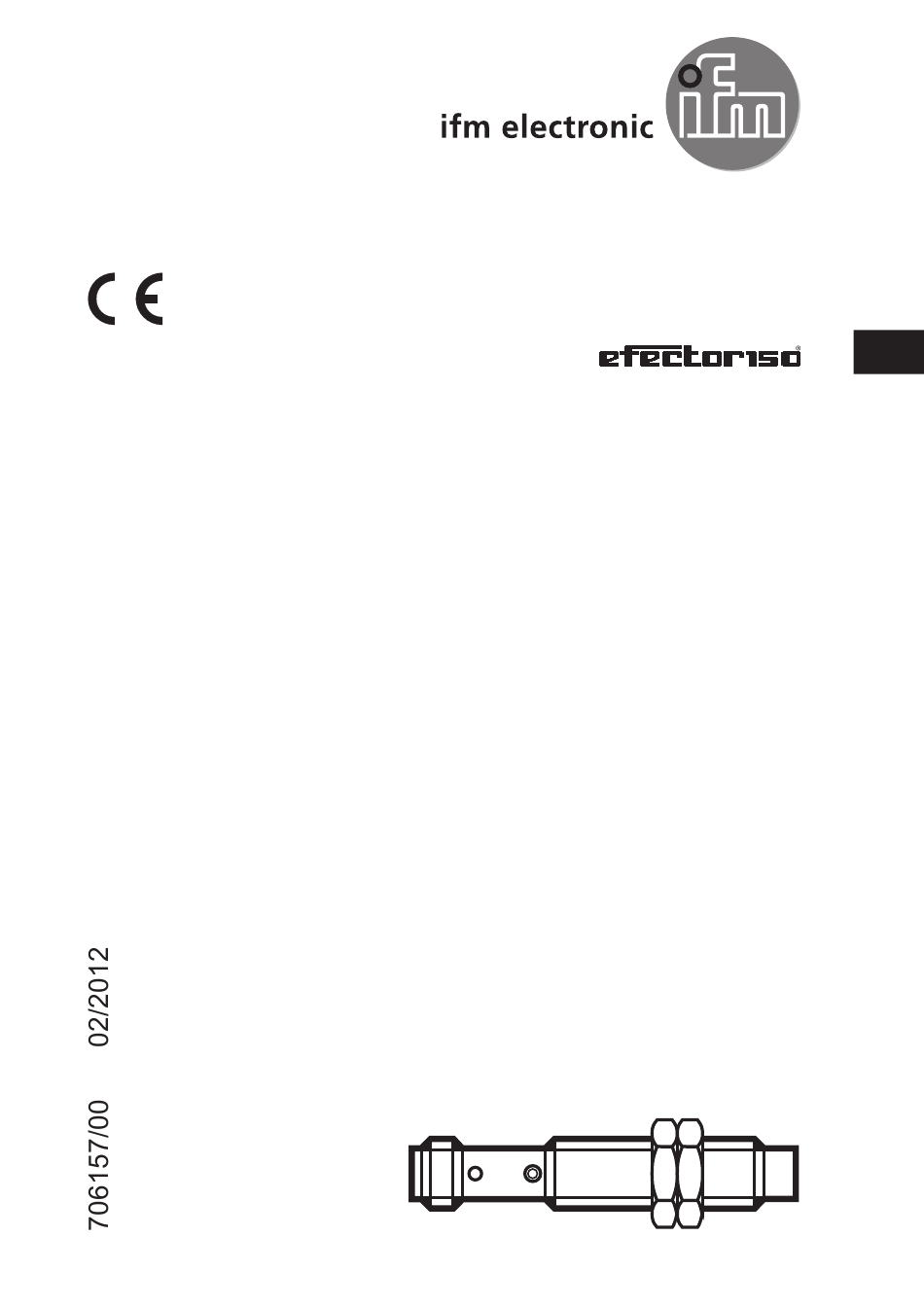

- Page 1 Operating instructions Capacitive sensors...
-
Page 2: Table Of Contents
Contents 1 Preliminary note ���������������������������������������������������������������������������������������������������3 1�1 Notes on this document ���������������������������������������������������������������������������������3 1�2 Symbols used ������������������������������������������������������������������������������������������������3 2 Functions and features ����������������������������������������������������������������������������������������3 3 Installation������������������������������������������������������������������������������������������������������������4 4 Electrical connection ��������������������������������������������������������������������������������������������4 4�1 Wiring�������������������������������������������������������������������������������������������������������������5 5 Operating and display elements ��������������������������������������������������������������������������5 6 Operating modes �������������������������������������������������������������������������������������������������6 6�1 Adjustment �����������������������������������������������������������������������������������������������������6 7 Operation �������������������������������������������������������������������������������������������������������������6 8 Technical data ������������������������������������������������������������������������������������������������������6 8�1 Data sheets ���������������������������������������������������������������������������������������������������6... -
Page 3: Preliminary Note
1 Preliminary note 1.1 Notes on this document It is part of the device and contains information about the correct handling of the product� This document is intended for qualified electricians� These specialists are people who are qualified by their training and their experience to see and to avoid possible hazards that may be caused during operation of the device�... -
Page 4: Installation
3 Installation Notes on flush and non-flush installation For flush installation of non-flush units the sensor properties change and the sensor can remain permanently switched (loss of function)� Free space around the sensing face 3 x s 3 x s 1 x s 1: flush 2: non flush... -
Page 5: 4�1 Wiring
4.1 Wiring positive switching (type���PKG���) negative switching (type ���NKG���) 1: NO 2: NC positive switching (type���PKG���) BN brown / BK black / BU blue 5 Operating and display elements 1: LED 2: potentiometer... -
Page 6: Operating Modes
LED yellow ON: switching output enabled Do not operate units with high field intensity (e�g� walkie-talkies) at close range to the sensor� 8 Technical data 8.1 Data sheets Data sheets can be found at:www.ifm.com → data sheet search → article. no. 9 Approvals/standards The EC declaration of conformity and approvals can be found at: www.ifm.com → data sheet search → article. no. → Approvals... -
Page 7: 10 Maintenance, Repair And Disposal
10 Maintenance, repair and disposal The operation of the unit is maintenance-free� To ensure a correct function: • Keep the sensing face and a clear space, if any, free from deposits and foreign bodies� When removing the unit or changing the medium, a new adjustment might be necessary�...
