CONNESSIONE ELETTRICA MULTIPOLARE - MANUALE D'USO
MULTI-POLE ELECTRICAL CONNECTION - USER MANUAL

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EB 80 and is the answer not in the manual?

Questions and answers

Related Manuals for Metal Work EB 80

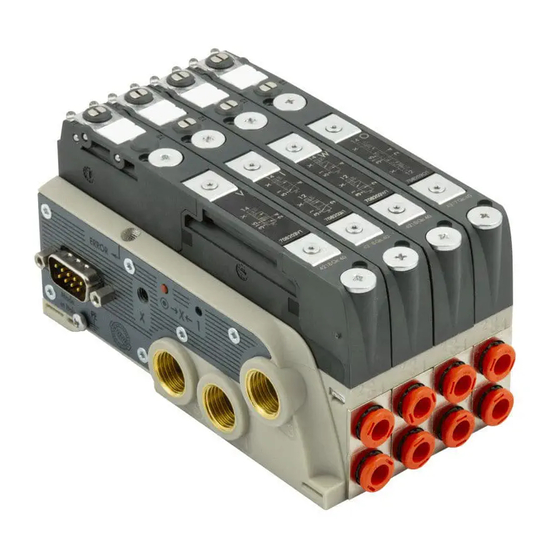

Summary of Contents for Metal Work EB 80

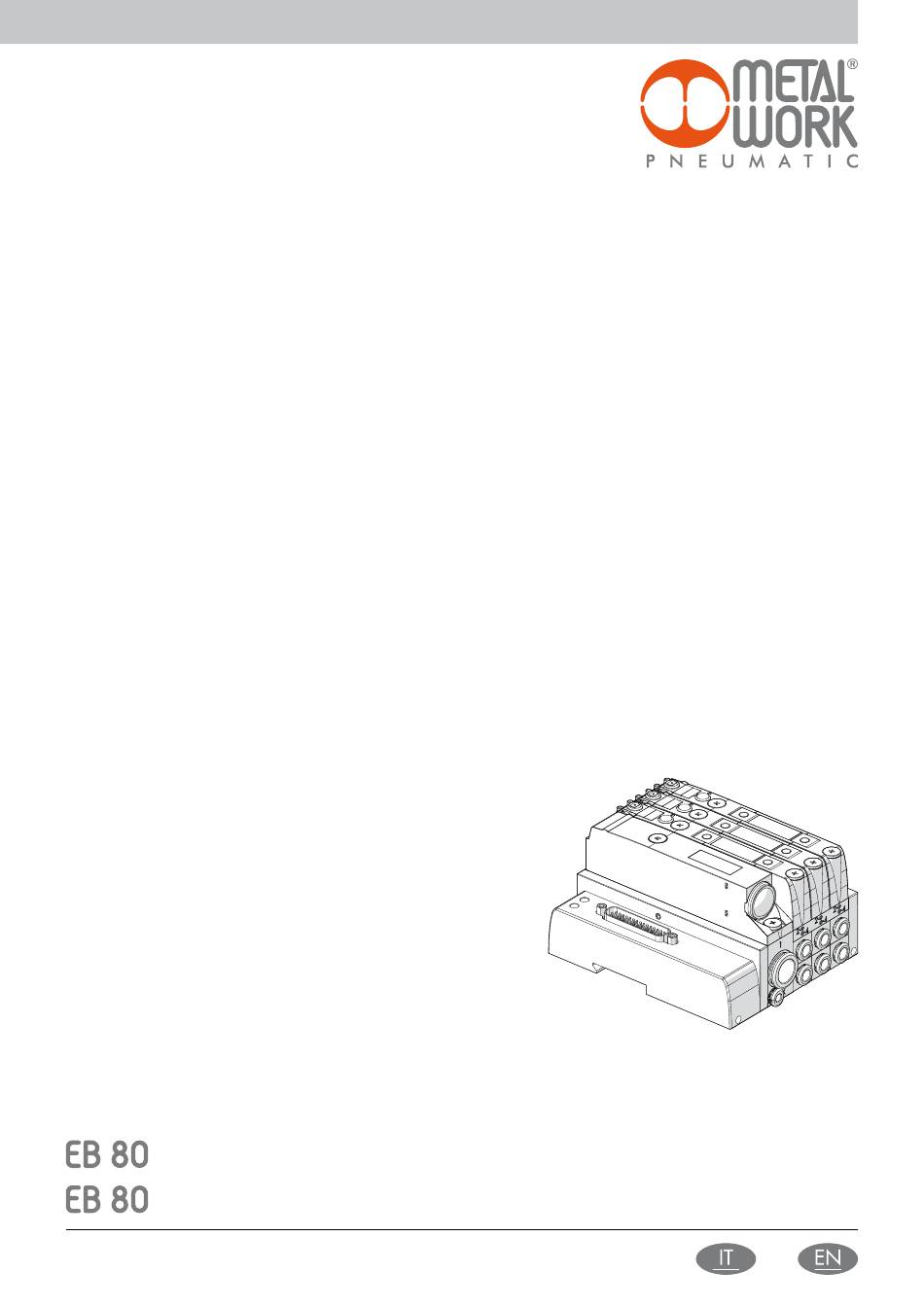

  • Page 1 CONNESSIONE ELETTRICA MULTIPOLARE - MANUALE D’USO MULTI-POLE ELECTRICAL CONNECTION - USER MANUAL...
  • Page 2 1.1 COLLEGAMENTO DELLA CONNESSIONE ELETTRICA MULTIPOLARE L’isola EB 80 è dotata di un’elettronica di controllo, quindi è necessaria una alimentazione elettrica fissa. L’alimentazione ed il comando delle elettrovalvole dell’isola, si effettuano attraverso un connettore D-Sub 25 o 44 poli. Il connettore 25 poli consente di comandare fino a 21valvole (elettropiloti), il connettore 44 poli consente di comandare fino a 38 valvole (elettropiloti).

  • Page 3: Tensione Di Alimentazione

    1.2 TENSIONE DI ALIMENTAZIONE Il sistema consente un range di alimentazione ampio, da 12VDC – 10% a 24VDC +30% ovvero da una tensione minima di 10.8VDC ad una tensione massima di 31.2VDC. ATTENZIONE Una tensione maggiore di 32VDC danneggia irreparabilmente il sistema. 1.3 CORRENTE ASSORBITA Il controllo delle elettrovalvole avviene attraverso una scheda elettronica dotata di microprocessore.
  • Page 4 1.3.2 Cadute di tensione sui cavi Esempio: Se il numero di elettrovalvole che vengono attivate simultaneamente è elevato, si deve tenere conto della caduta di tensione di alimentazione Lunghezza Corrente Caduta di tensione Caduta di tensione Caduta di tensione sui cavi di collegamento, causata dal passaggio di corrente. cavo [m] cavo 25 poli [V] cavo 44 poli [V]...
  • Page 5 3. COLLEGAMENTO ALLE VALVOLE Il collegamento delle valvole avviene attraverso la scheda elettronica installata nella base. Le basi sono di 4 tipi: • a 3 posizioni per comandare 3 elettropiloti; • a 3 posizioni per comandare 6 elettropiloti; • a 4 posizioni per comandare 4 elettropiloti; •...

  • Page 6: Dati Tecnici

    4. INTERMEDIO CON ALIMENTAZIONE ELETTRICA SUPPLEMENTARE Tra le basi delle valvole possono essere installati dei moduli intermedi con alimentazione elettrica supplementare. Possono servire come alimentazione elettrica supplementare, quando il numero di elettropiloti azionato contemporaneamente è elevato, oppure per separare elettricamente alcune parti dell’isola da altre, per esempio quando si vuole interrompere l’alimentazione elettrica di alcune elettrovalvole all’apertura di una protezione della macchina, o alla pressione di un pulsante di emergenza.

  • Page 7: Installation And Electrical Connection

    1.1 MULTI-PIN ELECTRICAL CONNECTION The EB 80 valve island is equipped with an electronic control module, which requires fixed electrical power. The valves are supplied and controlled by either a D-Sub 25-pin or a 44-pin connector. The 25-pin connector can control up to 21 valves (solenoids);...

  • Page 8: Supply Voltage

    1.2 SUPPLY VOLTAGE The system is designed to operate with wide power ratings, ranging from 12VDC -10% to 24VDC +30%, i.e. with a minimum voltage rating of 10.8VDC and a maximum of 31.2VDC. WARNING! Voltage greater than 32VDC will damage the system irreparably. 1.3 INPUT CURRENT Solenoid valves are controlled via an electronic board equipped with a microprocessor.

  • Page 9: Diagnostics Display

    1.3.2 Cable voltage drop Example: If the number of simultaneously-controlled solenoid valves is high, it is important to take into account the voltage drop on the connecting cables, Cable Length Current Voltage drop with Voltage drop with Voltage drop with which is caused by the flow of current.

  • Page 10: Valve Connection

    3. VALVE CONNECTION The valves are connected via the electronic board installed in the base. The following types of base are available: • 3-position for controlling 3 solenoid pilots; • 3 positions for controlling 6 solenoid pilots; • 4 positions for controlling 4 solenoid pilots; •...

  • Page 11: Technical Data

    4. INTERMEDIATE MODULE - M, WITH ADDITIONAL POWER SUPPLY Intermediate modules with additional power supply can be installed between valve bases. They either provide additional power supply when numerous solenoid pilots are activated at the same time or electrically separate some areas of the valve island from others, e.g. when some solenoid valves need to be powered off when a machine safety guard needs to be opened or an emergency button has been pressed, in which case only the valves downstream the module are powered on.
  • Page 12 NOTES www.metalwork.eu EQZZZZ001 IT_EN - IM01_07/2019...
