  • Page 1 MANUALE D'USO delle funzioni Industry 4.0 Profinet IO USER MANUAL of Industry 4.0 Profinet IO functions...

  • Page 3: Table Of Contents

    1.1.1 Dati di sistema PAG. 1.1.2 Funzione attuatore PAG. 1.1.3 Esempio PAG. 1.1.4 Esempio di come gestire il salvataggio dei dati in un data base PLC PAG. 10 1.2 LETTURA DEI DATI UTILIZZANDO IL SOFTWARE EB 80 DS PAG. 12...

  • Page 4: Introduzione

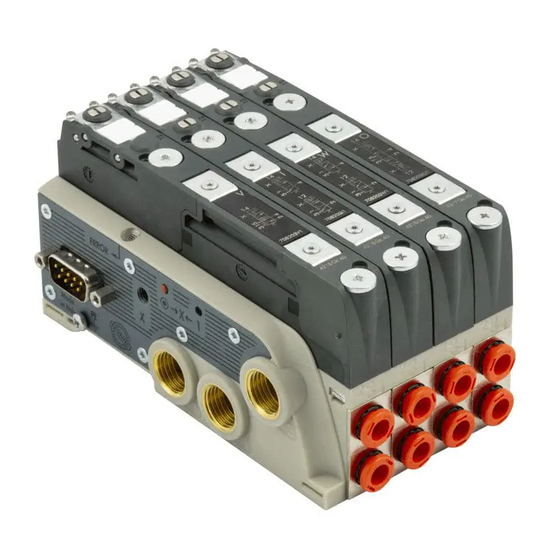

    INTRODUZIONE I moduli di connessione elettrica permettono l’integrazione di EB 80 con i principali bus di campo presenti sul mercato. In tal modo il sistema di controllo (tipicamente un PLC) può gestire in tempo reale il comportamento dell’isola di elettrovalvole, moduli di segnale compresi.
  • Page 5 - misura del tempo di movimento di ritorno dell’attuatore, attraverso i due sensori associati “B” e “C”, con segnalazione di tempo fuori soglia; - contatore delle corse dell’attuatore. ATTENZIONE Le funzioni EB 80 I4.0 sono disponibili dalle seguenti versioni software in poi: Profinet 2.16 / Basi valvole 7.03 con logo I4.0 / GSDML-V2.32-Metalwork-EB80-20180115...

  • Page 6: Configurazione Sistema

    1. CONFIGURAZIONE SISTEMA Configurare il sistema EB 80 con tutti i moduli presenti nel sistema in uso, come descritto nel manuale EB 80 Profinet IO. Successivamente procedere con la configurazione delle funzioni I4.0. Abilitazione delle Funzioni Importare nel sistema dal catalogo hardware – Modulo I4.0, il modulo Diagnostica.

  • Page 7: Funzione Attuatore

    1.1.2 Funzione attuatore Abilita le funzioni di controllo del sistema elettropneumatico. Per l’utilizzo è necessario che nel sistema sia inserito il modulo di segnali Input Digitali. Il sistema consente di inserire fino a 10 moduli Attuatore. Importare nel sistema dal catalogo hardware – Modulo I4.0, il modulo Attuatore. Nella scheda “Proprietà”...
  • Page 8 Tolleranza ritardo ripristino %: impostare la tolleranza percentuale ammessa per il tempo di ripristino. Il superamento in più o in meno della tolleranza attiva un bit di segnalazione. Tempo attuazione: misura del tempo di movimento dell’attuatore, attraverso i due sensori associati. Tolleranza Tempo attuazione %: impostare la tolleranza percentuale ammessa per il tempo di attuazione.

  • Page 9: Esempio

    1.1.3 Esempio A = Valvola in uso 5/2 – valvola ad un pilota, posizione pilota su base per due piloti = 7 B = Sensore ritorno attuatore – collegato all’ingresso N° 8 C = Sensore estensione attuatore – collegato all’ingresso N° 7 Id pilota 1 = 7 Estensione attuatore: A - ON →...

  • Page 10: Esempio Di Come Gestire Il Salvataggio Dei Dati In Un Data Base Plc

    Impostazioni Tempo Rilevato Bit di segnalazione [ms] Funzione Tempo [ms] Tolleranza Ritardo attivazione ± 50 % (25 ÷ 75 ms) Tempo attuazione ± 20 % (480 ÷ 720 ms) Ritardo disattivazione ± 25 % (75 ÷ 125 ms) Tempo ritorno ±...
  • Page 11 Creare una funzione che, abilitata dall’Id valvola, salvi i dati nei campi corrispondenti, del data base creato in precedenza. Dati attuatori Creare un Data Base dove salvare i dati degli attuatori...

  • Page 12: Lettura Dei Dati Utilizzando Il Software Eb 80 Ds

    1.2 LETTURA DEI DATI UTILIZZANDO IL SOFTWARE EB 80 DS Il software EB 80 DS consente la lettura dei dati direttamente dalla Connessione Elettrica EB 80 con bus di campo, attraverso la porta USB (A) situata sotto il Coperchio della connessione Elettrica.
  • Page 13 NOTE...
  • Page 15 PAGE 18 1.1.1 System data PAGE 18 1.1.2 Actuation function PAGE 19 1.1.3 Example PAGE 21 1.1.4 Example of how to save data in a PLC database PAGE 22 1.2 DATA READING USING THE EB 80 DS SOFTWARE PAGE 24...
  • Page 16 INTRODUCTION Electrical connection modules can be used to complement the EB 80 with the main field buses available in the market. In this way, the control system (generally a PLC) can handle in real time the behaviour of the solenoid valve island, including signal modules.
  • Page 17 - measurement of actuator return time using two linked sensors “B” and “C”, with exceeded time limits flagged; - counter for actuator range of motion. WARNING EB 80 I4.0 functions are available for software versions installed after: Profinet 2.16 / Valve bases 7.03 with I4.0 logo / GSDML-V2.32-Metalwork-EB80-20180115...
  • Page 18 1. SYSTEM CONFIGURATION Configure the EB 80 system with all the modules installed in the system in use, as described in the EB 80 Profinet IO user manual. Then complete the configuration of I4.0 functions. Enabling the functions The Diagnostics module must be uploaded to the system from the Module I4.0 hardware catalogue.
  • Page 19 1.1.2 Actuation function This function enables the control of the electro-pneumatic system. Its operation requires the installation of an input digital signal module in the system. Up to 10 actuator modules can be installed. Upload the Actuator module to the system from the I4.0 Module hardware catalogue. Select “Module parameters”...
  • Page 20 Reset delay % tolerance: set the percentage tolerance allowed for the reset time. Any plus or minus deviation from the set tolerance causes a signalling bit to come on. Actuation time: the time it takes the actuator to move via the two associated sensors. Actuation time % tolerance: enter the percentage tolerance allowed for the actuation time.
  • Page 21 1.1.3 Example A = Valve in use, 5/2 one-pilot valve, pilot position on a base for two pilots = 7 B = Actuator return sensor – connected to input no. 8 C = Actuator extension sensor – connected to input no. 7 Pilot Id 1 = 7 Actuator extension: A - ON →...
  • Page 22 Settings Time read Signalling bit [ms] Function Time [ms] Tolerance Actuation delay ± 50 % (25 to 75 ms) Actuation time ± 20 % (480 to 720 ms) Deactivation delay ± 25 % (75 to 125 ms) Return time ± 10 % (630 to 770 ms) Assignment of diagnosis addresses N°...
  • Page 23 Creating a function which, when enabled by valve ID, saves data in the corresponding fields of the previously created database. Actuator data Creating a database where to save actuator data...
  • Page 24 1.2 DATA READING USING THE EB 80 DS SOFTWARE The EB 80 DS software is used to read data directly from the EB 80 power connection with fieldbus, via the USB port (A) located under the power connection cover. Connecting the EB 80 to the PC. Open the EB 80 DS software.
