Metal Work HDM series User Manual

HEAVY DUTY MULTIMACH MANUALE D'USO
HEAVY DUTY MULTIMACH USER MANUAL
MONTAGGIO E COLLAUDO PNEUMATICO
Disporre le valvole nella sequenza desiderata,
avendo cura di controllare che i dentini "A" di
ogni carter si incastrino nella
successiva e anche nell'apposita sede del
terminale cieco, verificando anche che la
guarnizione "B" sia in sede. Appoggiare il
terminale cieco su di un piano. Esercitare una
spinta di alcuni chilogrammi sul terminale di
ingresso, pewr compattare bene le valvole tra
loro..
Serrare il grano di bloccaggio posteriore della
prima valvola con chiave esagonale CH 2.5
con coppia di serraggio di 2 Nm.
Serrare il grano di bloccaggio anteriore con
chiave esagonale CH 2.5 con coppia di
serraggio di 2 Nm. Proseguire con la stessa
modalità al serraggio di tutte le valvole.
Dopo il montaggio è necessario effettuare il
collaudo pneumatico dell'isola controllando
le tenute generali. Tappare le bocche di uscita
delle valvole e collegare all'alimentazione le
bocche del terminale di ingresso
contrassegnate dai numeri identificativi
1, 11, X. La pressione da utilizzare per il
collaudo deve essere compresa tra i due
valori limite indicati sul terminale di ingresso
vicino ad ogni connessione.

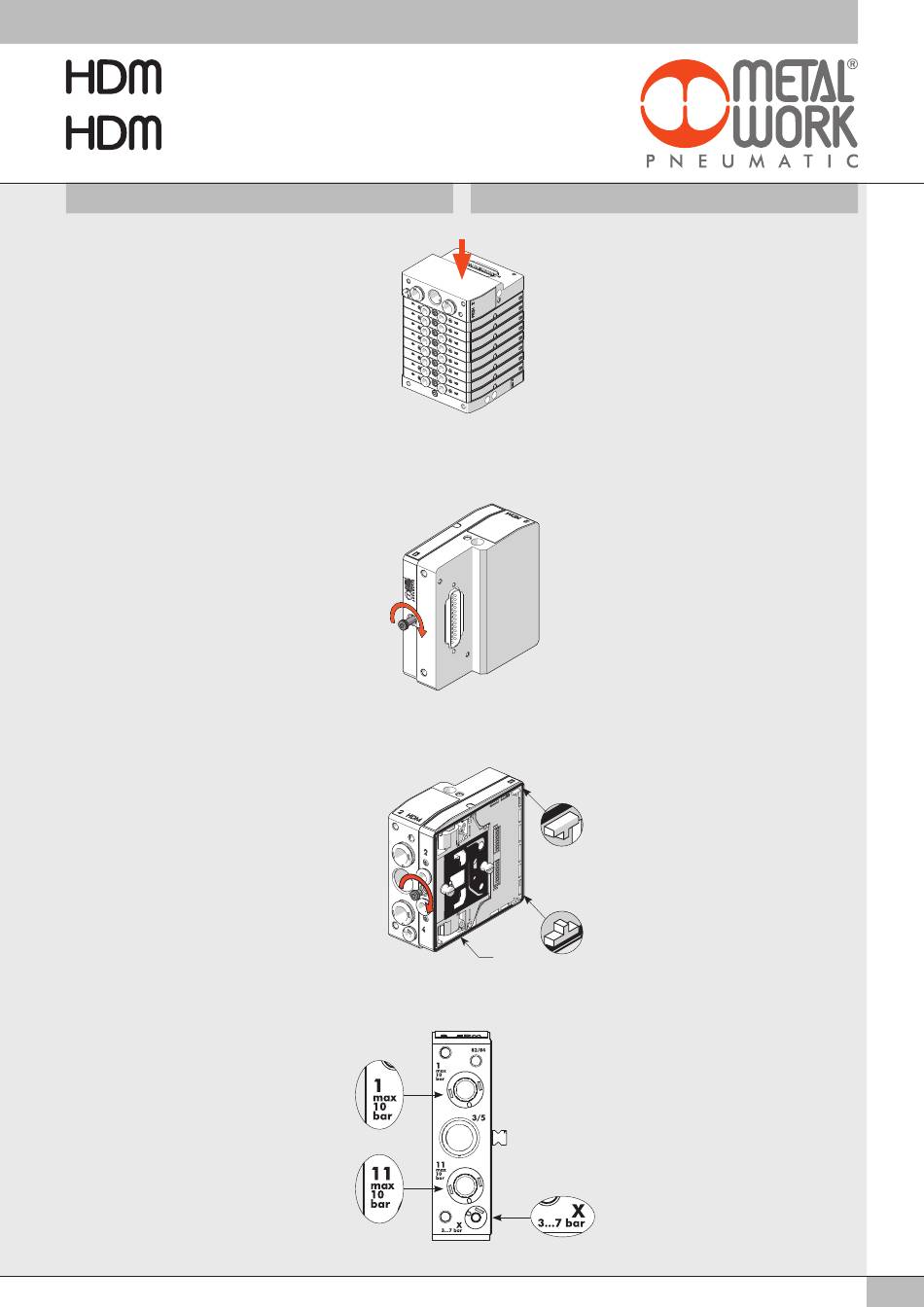

ASSEMBLY AND PNEUMATIC TESTING
Position the valves in the desired sequence,
making sure the small teeth "A" of each guard
engage with the next one and in the seat of
the blind terminal.
Also check that gasket "B" rests in its seat.
Place the blind terminal on a flat surface.
Apply a thrust of several kilograms on the
input terminal to compact the valves properly
one against the other.
Tighten the rear locking grub screw of the first
valve with Allen key CH 2.5 to a torque of
2 Nm.
Tighten the front locking grub screw with Allen
key CH 2.5 to a torque of 2 Nm.
A
Follow the same procedure to tighten all the
valves.
A
B
After fitting it is necessary to perform the
pneumatic test on the island to check general
tightness. Plug the valve output fittings and
connect the terminal input fittings marked with
identification numbers 1, 11, X to the supply.
The pressure used for the test must always be
between the two limit values indicated on the
terminal input close to each connection.
