7.4. Dips und Swells

Einbrüche und Erhöhungen zeichnen Swells, Dips, Unterbrechungen und schnelle
Spannungsschwankungen auf.
Einbrüche und Spitzen sind schnelle Abweichungen von der Normalspannung . Die Stärke kann zehn
bis hundert Volt betragen und die Dauer kann von einem halben Zyklus auf wenige Sekunden variieren,
wie in IEC61000-4-30 definiert. Bei einem Dip fällt die Spannung und bei einem Swell steigt die
Spannung kurzzeitig an.
In 3-Phasen-Systemen beginnt ein Dip, wenn die Spannung an einer oder mehreren Phasen unter die
Dip-Schwelle abstürzt und endet, wenn alle Phasen wieder gleich oder über dem Dip-Schwellenwert
zuzüglich Hysterese sind. Ein Swell (eine Spitze) beginnt, wenn die Spannung an einer oder mehreren
Phasen bis an den Schwellenwert des Swells ansteigt und endet, wenn alle Phasen wieder gleich oder
unterhalb des Schwellenwertes minus Hysterese sind. Die Triggerbedingungen für Einbrüche und
Spitzen sind der Schwellenwert und die Hysterese. Einbrüche und Spitzen werden in Dauer, Umfang
und Zeitpunkt des Auftretens charakterisiert, wie im nachfolgenden Bild erläutert:

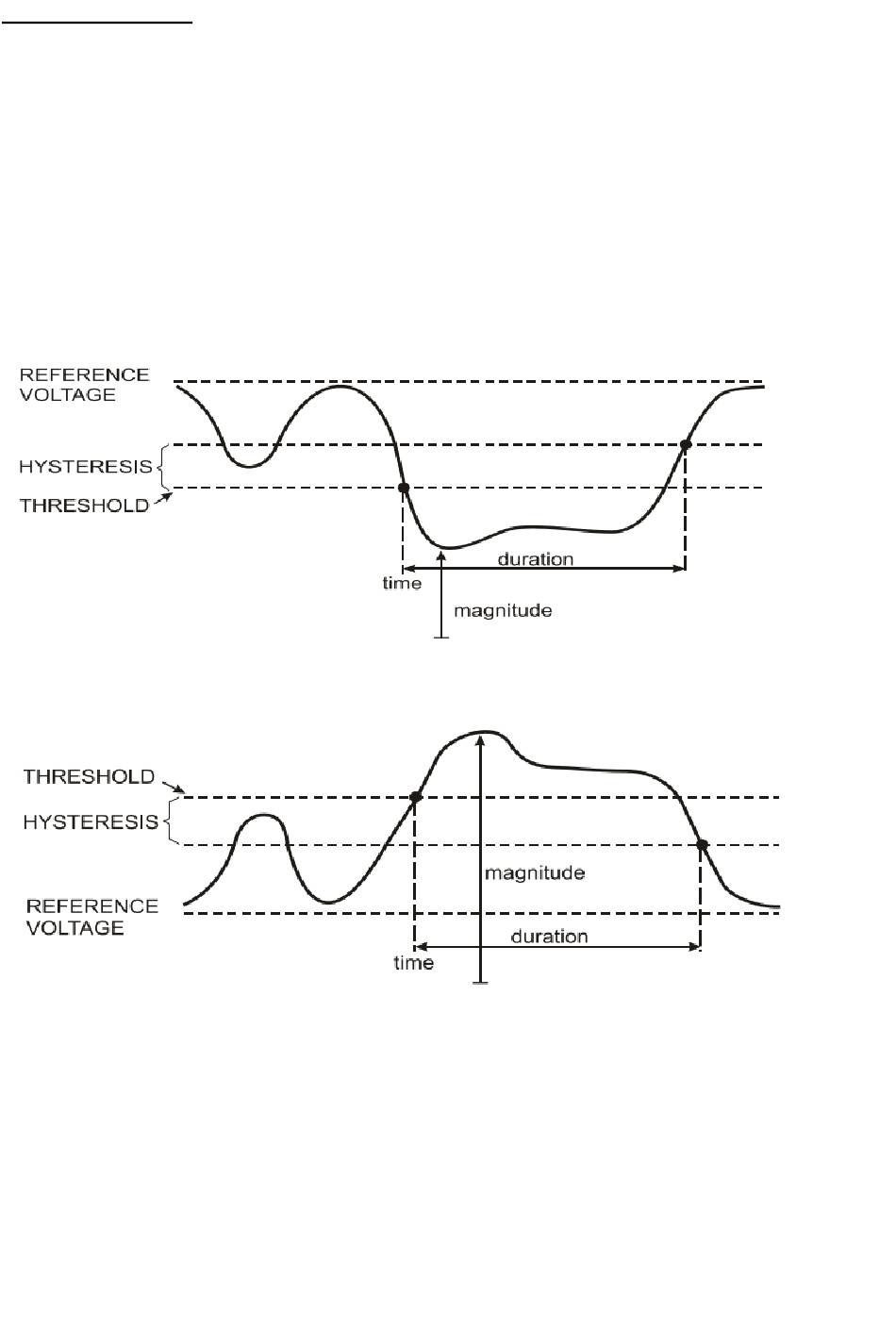

Bild: Charakteristik eines Spannungseinbruchs
Bild: Charakteristik einer Spannungsspitze
