PeakTech 4145 Operation Manual

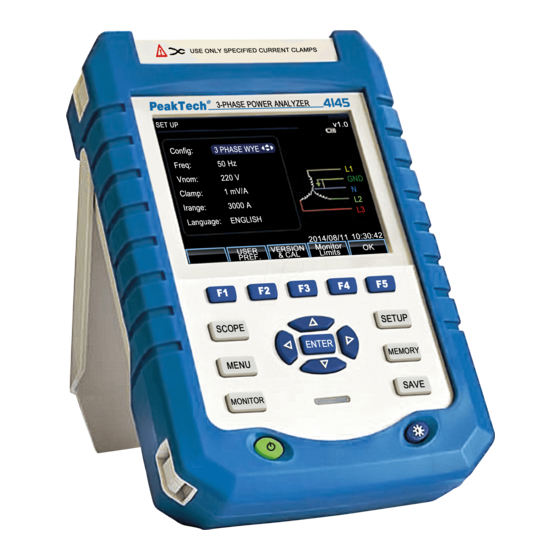

3-phase power analyzer
Hide thumbs Also See for 4145:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual See also: Technical Manual
4145
®
PeakTech
Bedienungsanleitung /
Operation manual
3-Phasen Leistungsanalysator /
3-Phase Power Analyzer

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 4145 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for PeakTech 4145

Summary of Contents for PeakTech 4145

  • Page 1 4145 ® PeakTech Bedienungsanleitung / Operation manual 3-Phasen Leistungsanalysator / 3-Phase Power Analyzer...

  • Page 2: Table Of Contents

    Inhaltsverzeichnis Kapitel Seite 1. Einleitung 2. Sicherheitshinweise 2.1. Sicherheitssymbole am Gerät 3. Technische Merkmale 3.1. Einführung 3.2. Technische Funktionen 4. Lieferumfang 4.1. Beiliegendes Zubehör 4.2. Optionales Zubehör 5. Bedienung 5.1. Funktionstasten und Anschlüße 5.2. Erste Verwendung 5.3. Eingangsanschlüße 5.4. Kurzübersicht der Messfunktionen 5.5.

  • Page 3: Einleitung

    1. Einleitung Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompabilität) und 2006/95/EG (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen). Überspannungskategorie CAT III 1000V / CAT IV 600V, Verschmutzungsgrad 2. 2. Sicherheitshinweise Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw.

  • Page 4: Technische Merkmale

    8Gbyte interne Speicher. 4. Lieferumfang 4.1. Beiliegendes Zubehör  PeakTech 4145 3-Phasen Leistungsanalysator  PeakTech Power View Software für Windows Systeme  Spannungsadapter 110/240 V mit Anschlussleitung  5 x Krokodilklemmen zur Direktmessung  5 x Sicherheitsprüfleitungen mit 4mm Bananenstecker ...

  • Page 5: Bedienung

    5. Bedienung 5.1 Funktionstasten und Anschlüsse Display Menü – Funktionstasten F1- F5 Scope-Taste Messmenü-Taste Monitor-Taste Power ON / OFF –Taste Anzeigehelligkeit (5 Stufen) Speichertaste Memory- Speicherverwaltung Netzanschluß Setup-Menütaste LAN- Anschluß RJ45 USB-Datenspeicheranschluß Eingangsbuchsen TFT-LCD Anzeige Ladezustandsanzeige...

  • Page 6: Erste Verwendung

    5.2. Erste Verwendung Bei der Lieferung kann der eingebaute aufladbare Akku leer sein und sollte daher vor dem Gebrauch geladen werden. Eine vollständige Ladung zum allerersten Mal dauert mindestens 6 Stunden. Die Batterie ist vollständig geladen, wenn die Ladeanzeige von rot auf aus umschaltet. Gefahr besteht nicht, wenn der Adapter mit dem Analysator für längere Zeit verbunden ist.

  • Page 7: Kurzübersicht Der Messfunktionen

    5.4. Kurzübersicht der Messfunktionen Dieser Abschnitt bietet einen Überblick über alle Messarten. Die Bildschirminformation und die Verwendung von Funktionstasten des Analysators wird ausführlich in den folgenden Abschnitten erläutert.  Oszilloskopmodus (SCOPE) Scope-Modus zeigt die Spannungs- / Stromwerte mit Hilfe von Wellenformen und Zahlenwerten, mit Cursor-und Zoom-Funktionen, an.

  • Page 8: Anzeige Der Funktionstasten

     MONITOR Messmodus Darstellung Form der Messergebnisse Zeigt Spezifikationen wie Spannung, Oberschwingungen, Flicker, Swells, Dips, Vrms schnelle Spannungsänderung, Unterbrechung, Unsymmetrie, Frequenz usw. der Netzqualitätsparameter Detailliertes Balkendiagramm der Monitor Balkengrafik Oberschwingungen Trends von ausgewählten Daten im Laufe der Trend Zeit eingestellt Nimmt Ereignisse auf, welche die gesetzten Events-Tabelle Limits überschreiten...
  • Page 9  Trend Anzeige Trend zeigt den zeitlichen Verlauf der Messwerte aus der Tabelle an. So wie die Einbrüche (Dips) & Spitzen (Swells) -Zeit horizontal angezeigt wird, wird der Trend allmählich von der rechten Seite des Bildschirms aufgebaut. Bildschirminformationen: Zeigt aktuellen Wert der Trend-Anzeige. Wenn der Cursor eingeschaltet ist, wird der Trend-Wert am Cursor angezeigt.
  • Page 10  Zeigerdarstellung Hierbei wird die Phasenbeziehung zwischen Spannungen und Strömen in einem Vektordiagramm dargestellt. Die „Phasor“- Zeiger sind unter dem Unbalance-Modus verfügbar. Siehe Abbildung unten: Bildschirminformationen: Die Kopfzeile zeigt die Unsymmetrie-Wert. Vektordiagramm: Die Vektor Referenzphase A (L1) zeigt auf die positive X-Achse. Andere Daten, sowie Grundspannung &...
  • Page 11  Balkendiagramm (Bargraph) Bargraph-Bildschirm enthält Oberwellen- Bargraph Bargraph für Stromqualitätsüberwachung. Die Balkenhöhe gibt den Prozentsatz der dargestellten Parameter wieder. Der zugehörende Parameterwert wird in der Kopfzeile beim Bewegen des Cursor über der markierten Stelle in der Kopfzeile angezeigt. Die Netzqualität Bargraph-Anzeige enthält zum Beispiel: Spannung RMS, Oberschwingungen, Flicker, schnelle Spannungsänderungen, Dips, Swells, Unterbrechung, Unsymmetrie und Frequenz.

  • Page 12: Erweiterte Bedienung Und Funktionen

    6. Erweiterte Bedienung und Funktionen 6.1. Aufstellbügel und Tragegurt Der Analysator verfügt über einen Standfuß, welcher die Sicht auf den Bildschirm in einem gut ablesbaren Winkel ermöglicht, wenn das Gerät auf einer ebenen Fläche platziert wird.Nur mit dem Standfuß ausgeklappt, können Sie auf den USB-Host-Anschluss und LAN-Schnittstellen zugreifen. Bild: Ausgeklappter Aufstellbügel und Anschlüsse für USB / LAN Desweiteren Verfügt das Gerät über vier Befestigungshalter für einen Tragegurt oder eine Handschlaufe zum sicheren Halt des Gerätes während des Arbeitseinsatzes:...

  • Page 13: Ein / Ausschalten & Helligkeit Der Anzeige

    Gerätes. 6.3. Firmware Updates Wenn irgendwie defekt war während der Nutzung des Analysators auftritt, kontaktieren Sie bitte den PeakTech Kundendienst. Firmware Updates sollten nur von qualifizierten Fachkräften durchgeführt werden, da ein falsch durchgeführtes Update das Gerät beschädigen kann. 6.4. Eingangsverbindungen Überprüfen Sie unbedingt, ob das Analyzer-Setup die Eigenschaften des zu prüfenden Systems erfüllt.

  • Page 14: Anzeigeinformationen

    6.5. Anzeigeinformationen Der Analyzer arbeitet mit fünf verschiedenen Bildschirmtypen um die Messergebnisse in der effektivsten Weise zu präsentieren.  Farben der Phasendarstellung Die Messergebnisse der verschiedenen Phasen werden mit individuellen Farben dargestellt. Die Standardfarben sind gelb für die Phase A (L1), grün für die Phase B (L2), rot für C (L3), und grau für N (neutral).

  • Page 15: Einrichten Des Analysators

    6.6 Einrichten des Analysators Beim Einschalten wird ein Begrüßungsbildschirm angezeigt, welcher die aktuellen Einstellungen zeigt. Überprüfen Sie, ob das Datum und die Uhrzeit der Systemuhr korrekt sind. Auch muss die Verdrahtung der Konfiguration des Stromversorgungs-systems geprüft werden. Die 【SETUP】-Taste zeigt verschiedene Bildmenüs an um die Einstellungen zu ändern.
  • Page 16  Benutzereinstellungen (USER PREF.) Mit den Benutzereinstellungen können Sie die Zeit- und Netzwerkeinstellungen ändern. Wählen Sie mit den Pfeiltasten oben/unten Date&Time für die Zeiteinstellungen oder LAN SETUP für die Netzwerkeinstellungen aus und bestätigen Sie die mit der OK-Taste【F4】. Date&Time: Um Datum und Uhrzeit zu ändern, drücken Sie 【F4】. Verwenden Sie die Auf / Ab-Pfeiltasten, um den gewpnschten Parameter auszuwählen und die Links / Rechts-Pfeiltasten, um die Werte der einzelnen Drücken Sie abschließend【F5 】, um die Auswahl zu bestätigen und die Parameter zu ändern.

  • Page 17: Datenspeicherung Und Pc-Verbindung

     Grenzwertemenü (Monitor Limits) Im Analysator sind eine Reihe von Grenzwerten nach der EN50160 Norm voreingestellt. Außerdem bietet das Gerät zwei benutzerdefinierte Optionen an, in welchen die EN50160 Grenzwerte geändert und als benutzerdefinierte Grenzwertsätze USER1 und USER2 gespeichert werden können. Wählen Sie zunächst den Default Wert und öffnen Sie die Grenzwerte mit der EDIT-Taste 【F4】.
  • Page 18  Memory-Menü Die MEMORY-Taste gewährt Zugriff auf die Speicherliste, welche die Speicherzeit, den Namen und die Art der gespeicherten Dateien zeigt. Mit den oben / unten-Pfeiltasten wählen Sie den gewünschten Speicherwert aus und können diesen entweder mit der 【F3】-Taste anzeigen, mit der 【F4】-Taste löschen oder mit der 【F2】-Taste auf einen USB-Stick speichern.

  • Page 19: Anwendungsbeispiele

    7. Anwendungsbeispiele 7.1. Oszilloskop Der Oszilloskop-Modus zeigt Spannungen und Ströme im Stromversorgungssystem durch Wellenformen an. Auch Zahlenwerte wie Phasenspannungen, Phasenströme und Frequenz usw. werden gezeigt. Der Oszilloskop-Bildschirm bietet eine Anzeige von Spannung und Stromwellenformen mit einer schnellen Aktualisierungsrate. In der Kopfzeile zeigt das Menü die zugehörigen Effektivwerte der Spannungs- und Strom-Werte.
  • Page 20  Trend Alle Werte in der Tabelle werden aufgezeichnet, aber die Trends aus jeder Zeile in der Tabelle erden gleichzeitig angezeigt. Drücken Sie die Funktionstaste F1, um zwischen den Parametern zu wechseln. Die Zeitlinien werden von der rechten Seite eingeblendet. Die Messungen in der Kopfzeile entsprechen den neuesten Werten auf der rechten Seite der Zeitlinie.

  • Page 21: Dips Und Swells

    7.4. Dips und Swells Einbrüche und Erhöhungen zeichnen Swells, Dips, Unterbrechungen und schnelle Spannungsschwankungen auf. Einbrüche und Spitzen sind schnelle Abweichungen von der Normalspannung . Die Stärke kann zehn bis hundert Volt betragen und die Dauer kann von einem halben Zyklus auf wenige Sekunden variieren, wie in IEC61000-4-30 definiert.
  • Page 22 Während einer Unterbrechung sinkt die Spannung weit unter ihren Nominalwert. In 3-Phasen-Systemen beginnt eine Unterbrechung, wenn die Spannungen an allen Phasen unter dem Schwellenwert liegen und enden wieder, wenn eine Phase wieder gleich oder oberhalb der Unterbrechungsschwelle plus Hysterese liegt. Die Triggerbedingungen für Unterbrechungen sind der Schwellenwert und die Hysterese.

  • Page 23: Oberwellen

     Trend Verfügbare Funktionstasten: Wechselt zwischen Spannungs- und Stromtrends. In der Kopfzeile werden die aktuellen Messwerte dargestellt. Zugang zu Ereignistabellen. Zugang zum Cursor Auswahl der Cursorbewegung oder des Zoom Schaltet zwischen RUN und HOLD um Ereigniskriterien wie Schwellenwert, Hysterese und andere sind voreingestellt, können jedoch verändert werden.
  • Page 24  Balkendiagramm (Bargraph) Die Balkengrafik zeigt den prozentualen Anteil der einzelnen Komponenten zum Grund-oder Vollsignal an. Ein Signal ohne Verzerrung sollte einen ersten Balken bei 100% zeigen, während die anderen bei 0 stehen: In der Praxis wird dies jedoch nicht vorkommen, weil es immer eine bestimmte Menge von Oberschwingungen und Verzerrungen gibt.

  • Page 25: Leistung Und Energie

    7.6. Leistung und Energie (Power & Energy) Leistungs-und Energie zeigt eine Tabelle mit allen wichtigen Leistungsparametern. Der damit verbundene Trend-Bildschirm zeigt die Veränderungen über Zeit aller Messwerte in der Tabelle.  Tabellenansicht Die Tabelle zeigt Leistungsdaten für jede Phase und den Gesamtwert: reale oder Wirkleistung (kW), Scheinleistung (kVA, das Produkt der Effektivspannung und des Strom), Blindleistung (kVAR, die reaktive Komponente der Scheinleistung verursacht durch Phasenverschiebung zwischen AC Strom und Spannung in Induktivitäten und Kondensatoren), Leistungsfaktor (TPF, das Verhältnis der Wirkleistung...

  • Page 26: Flicker

     Tipps und Hinweise Der Power-Modus kann verwendet werden, um die Scheinleistung eines Transformators über mehrere Stunden aufzuzeichnen. Sehen Sie in der Trendanzeige nach um herauszufinden, ob der Transformator überlastet ist. Interpretation des Leistungsfaktors, wenn an einem Gerät gemessen: Nicht alle zugeführte Leistung wird durch den Verbraucher genutzt, eine bestimmte PF = 0 ~ 1 Menge an Blindleistung ist vorhanden.

  • Page 27: Unsymmetrie

    7.8. Unsymmetrie (Unbalance) Unbalance zeigt die Phasenbeziehungen zwischen den Spannungen und Strömen an. Die Messergebnisse basieren auf der Grundfrequenzkomponente (50 oder 60 Hz, in symmetrischen Komponenten). In einem 3-Phasen-System, sollte die Phasenverschiebung zwischen den Spannungen und Strömen nahezu 120 º sein. Der Unbalance-Modus bietet eine Messwerttabelle und eine Zeigeranzeige (Vektor).

  • Page 28: Transiente Spannungen

    7.9. Transiente Spannungen (Transients) Der Analysator kann bei einer Vielzahl von Störungen die Wellenformen mit hoher Auflösung erfassen und hierbei eine Momentaufnahme der Spannungs-und Stromwellenformen mit dem genauen Zeitpunkt der Störung wiedergeben. Dies ermöglicht Ihnen, die Wellenformen während Transienten zu sehen. Transienten sind schnelle Spitzen in der Spannungswellenform und können so viel Energie haben, daß...

  • Page 29: Einschaltströme

    7.10. Einschaltströme (Inrush currents) Einschaltströme an Verbrauchern können durch diesen Analyzer erfasst werden und entstehen, wenn eine große oder niederohmigen Last eingeschaltet wird. Normalerweise beginnt der Strom sich nach einer gewissen Zeit, wenn die Last den normalen Betriebszustand erreicht hat, zu stabilisieren. Zum Beispiel kann der Anlaufstrom in Induktionsmotoren um das Zehnfache höher als der normale Arbeitsstrom sein.

  • Page 30: Monitor

    7.11. Monitor Die Überwachung der Stromversorgung zeigt eine Balkengrafikanzeige. Diese Anzeige zeigt, ob wichtige Netzqualitätsparameter die Anforderungen erfüllen. Die Parameter sind: Effektivspannungen, Oberschwingungen, Flicker, Einbrüche & Spitzen / Unterbrechungen / schnelle Spannungsänderungen, Unsymmetrie und Frequenz. Die Länge eines Balkens erhöht sich, wenn der zugehörige Parameter weiter von seinem Nominalwert entfernt ist.
  • Page 31 Die folgende Tabelle gibt einen Überblick über die verschiedenen Aspekte der Überwachung der Stromversorgung: Parameter Balkengrafiken Grenzwerte Durchnittlicher Intervall Wahrscheinlichkeit 100%: oberen und unteren Grenzwerte Vrms 10 Minuten eine für jede Phase Wahrscheinlichkeit x%: obere und untere Grenzwerte Wahrscheinlichkeit 100%: oberen und unteren Grenzwerte Harmonics 10 Minuten...
  • Page 32  Ereignistabelle Die Ereignissstabelle zeigt die Ereignisse, die während der Messung mit der Zeit von Start-, Phasen-und Laufzeit aufgetreten sind. Aufnahmesituation: V rms Ereignisse: Ein Ereignis wird jedes Mal, wenn ein in 10 Minuten zusammengefasster RMS-Wert seine Grenzwerte überschreitet, aufgezeichnet. Harmonics Ereignisse: ein Ereignis wird jedes Mal aufgezeichnet, wenn in 10 Minuten Messzeit Oberwellen oder THD Grenzwerte überschreiten werden.

  • Page 33: Datenlogger

    7.12 Datenlogger Die Logger-Funktion wird verwendet, um eine Gruppe von Messdaten Ihrer ausgewählten Parameter mit einem Messintervall von 1 Stunde bis zu 1Sekunde aufzuzeichnen. Wenn jedes Intervall endet, werden die maximalen, minimalen und durchschnittlichen Werte der ausgewählten Parameter in den Speicher abgelegt und dann beginnt die nächste Intervall-Aufnahme.

  • Page 34: Technische Spezifikationen

    8. Technische Spezifikationen 8.1. Frequenzmessung Nominalfrequenz Messbereich Auflösung Genauigkeit 50 Hz 42.50 ~ 57.50 Hz 0.01Hz ±0.1 Hz 60 Hz 51.00 ~ 69.00 Hz 0.01Hz ±0.1 Hz 400 Hz 340 ~460 Hz 0.01 Hz ±0.1 Hz Hinweis: gemessen am Referenzspannungseingang A/L1 8.2.

  • Page 35: Messmodi

    8.6. Messmodi und dazugehörende Parameter Messmodus Messparameter Oszilloskop Vrms, Arms, Vcursor, Acursor, Hz Voltage/Current/Frequency Vrms, Vpk, Vcf, Arms, Apk, Acf, Hz Vrms 1/2, Arms 1/2, Aufnahme von bis zu 1000 Ereignissen, enthält Dips / Swells Datum, Uhrzeit, Dauer, Größe und Phase mit programmierbaren Schwellenwerten.

  • Page 36: Verdrahtungskombinationen

    Harmonic Messbereich Auflösung Genauigkeit (Oberwellen) Harmonic Nummer 1 ~ 50 Interharmonic 1 ~ 49 Harmonic voltage 0.0 ~ 100.0% 0.1% ±0.1%±n×0.1% Harmonic current 0.0 ~ 100.0% 0.1% ±0.1%±n×0.1% 0.0 ~ 100.0% 0.1% ±2.5% DC relative 0.0 ~ 100.0% 0.1% ±0.2% Frequency 0 ~ 3500 Hz 1 Hz...

  • Page 37: Allgemeine Spezifikationen

    12V / 2A Batterie Ni-MH Akku 7.2V 3.8Ah wiederaufladbarer Batteielaufzeit >7 Stunden Batterieladezeit 5 Stunden Spezifikationen der optionalen Stromzangenadaptern Model Bereich Verhältnis Genauigkeit Durchmesser(mm) P 4145-5A 10mV/A ±0.2% P 4145-50A 10mV/A ±0.2% P 4145-100A 100A 1mV/A ±0.2% 13mm P 4145-1000A 1000A 1mV/A ±1.0%...

  • Page 38: Bedienung Der Pc-Software

    9. Bedienung der PC-Software Diese Software verfügt über zwei Funktionen. Zum Einen kann das Gerät mit Hilfe der Software ferngesteuert werden und zum Anderen können gespeicherte Messdaten vom Gerät herunterladen, geöffnet und weiterverarbeitet werden. 9.1. Fernsteuerung über LAN-Schnittstelle (1) Verbinden Sie das Gerät und Ihren PC mit einem Ethernet-Kabel und vergeben Sie sowohl für das Gerät, wie auch für den PC eine statische die IP-Adresse.

  • Page 39: Überprüfen Der Gespeicherten Datei

    Die Fernsteuerung des Gerätes durch Drücken der Tasten im linken Bereich der oberen Abbildung. Der rechte Bereich zeigt die gespeicherten Listendateien. Mit der Schaltfläche "Download" können ausgewählte Dateien auf den Computer heruntergeladen werden. 9.2. Überprüfen der gespeicherten Datei Das Gerät kann die Dateiformate BMP, PGA und CSV speichern: The device can store below three format file: (1) Öffnen Sie eine Bilddatei und nehmen Sie hierfür beispielsweise den folgenden Screenshot.
  • Page 40 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ® © PeakTech 03/2016/Po. -38-...

  • Page 41: English User Manual

    Table of contents Chapter Page 1. Introduction 2. Safety precautions 2.1. Safety Symbols 3. Technical Features 3.1. Introduction 3.2. Technical Functions 4. Accessories 4.1. Supplied Accessories 4.2. Options 5. Operation 5.1. Function Keys & Inputs 5.2. First use 5.3. Inputs 5.4.

  • Page 42: Introduction

    1. Introduction This product complies with the requirements of the following European Community Directives: 2004/108/EC (Electromagnetic Compatibility) and 2006/95/EC (Low Voltage) as amended by 2004/22/EC (CE-Marking). Overvoltage category CAT III 1000V / CAT IV 600V ; pollution degree 2. 2. Safety Precautions To ensure safe operation of the equipment and eliminate the danger of serious injury due to short- circuits (arcing), the following safety precautions must be observed.

  • Page 43: Technical Features

    3. Technical Features 3.1 Introduction With dual DSP processor architecture, large-scale integrated circuits (FPGA), and embedded system (uClinux), the Power Quality Analyzer can calculate a large number of electrical parameters and process all data quickly. The Analyzer is designed especially for power inspection and maintenance department, offering extensive and powerful measurements to check power distribution system, detecting quality and electrical characteristics of power grid rapidly and conveniently.

  • Page 44: Operation

    5. Operation 5.1 Function keys and Inputs Display Menu keys F1 – F5 Scope mode Measurement menus Power Quality Monitoring Power On/Off Display brightness Save Storage information Power adapter Setup USB Host Input Display screen Charging indicator -42-...

  • Page 45: First Use

    5.2. First use At delivery, the built in chargeable battery may be empty and it is recommend to charge it before use. A full charge for the first time takes at least 6 hours, it means the battery is fully charged when the charging indicator change from red to off.

  • Page 46: Rapid Overview Of Measuring Modes

    5.4 Rapid Overview of Measuring Modes This section provides an overview of all measuring modes. The screen information and the use of function keys of the Analyzer will be explained in detail in the following sections.  Scope Mode Scope mode shows voltage/current by means of waveforms and numerical values, with cursor and zoom functions.

  • Page 47: Screen And Function Keys

     MONITOR Below functions are available: Measurement mode Screen type Form of measuring results Display specifications like voltage, harmonics, flicker, Vrms swells, dips, voltage rapid change, interruption, unbalance, frequency etc. of power quality parameters Monitor Detailed bar graph of harmonics Bar graph Trends of selected data set over time Trend...
  • Page 48  Trend screen Picture: Trend screen Trend shows the course over time of measuring values from the table. Such as dips&swells, time is horizontally displayed, the Trend is built up gradually from the right of the screen. Screen information: Shows latest value of the Trend. If the Cursor is on, the Trend value at the cursor is displayed. Display area of Trend.
  • Page 49  Phasor screen The phase relation between voltages and currents are shown in a vector diagram. Phasor screen is available under Unbalance mode. Below figure explains this: Picture: Phasor screen Screen information: The screen header shows the Unbalance value. Vector diagram, The vector of reference phase A(L1) points to the positive of X axis Other data.
  • Page 50  Bar graph screen Bar graph screen contains harmonic bar graph and power quality monitoring bar graph, the bar height indicates the percentage of represented parameter. Related parameter value will be shown in the screen header when moving cursor to specified bar. For instance power quality monitoring bar graph screen contains: Voltage RMS, harmonics, flicker, rapid voltage change, dips, swells, interruption, unbalance and frequency.

  • Page 51: Basic Operations And Functions

    6. Basic Operations and Functions 6.1 Tilt Stand and Hang Strap The Analyzer has a tilt stand that allows viewing the screen at an angle when placed on a flat surface. With the tilt stand folded out, the USB Host port and LAN interfaces can be accessed as shown in the figure.

  • Page 52: Power On/Off & Display Brightness

    6.2 Power ON/OFF & Display Brightness Press the Power key and a single beep can be heard, then the screen shows initial interface. Press the Power key to cut off the power of the Analyzer under power on state. The Analyzer provides 4 degrees of brightness, which is adjustable by pressing the brightness adjustment key.

  • Page 53: Display Information

    6.5 Display Information The Analyzer uses five different screen types to present measuring results in the most effective way. Picture: Survey of Display types  Phase colors Measuring results belonging to different phases are presented with individual colors. The default colors are yellow for phase A (L1), green for phase B (L2), red for C (L3), and gray for N (neutral).

  • Page 54: Setting Up The Analyzer

    6.6. Setting up the Analyzer At power-on, a welcome screen is displayed that shows settings currently in use. Check if the Date and Time of the system clock are correct. Also the wiring configuration must match the configuration of the power system to be checked.
  • Page 55  User preferences User preference allows you to customize time and LAN interface, press 【F4】to access selected parameter preference menu, and 【F5】 to return to SETUP entry menu. Date and time: Chose Date and time, then press 【F4】to select and access the time setting interface, use the up/down arrow keys to chose parameters, and the left/right arrow keys to set up each parameter, press 【F5】...

  • Page 56: Using Memory And Pc

     Monitor limits The Analyzer presets a set of limits according to EN50160 standard, and reserves two user-defined options, which the users can modify under EN50160 standard set of limits and save as user-defined set of limits. Use the up/down arrow keys to move the highlighted row, then press【ENTER】 key radio button to select highlighted row.
  • Page 57  MEMORY interface The MEMORY button accesses to the save list interface, which shows the save time, name and type of saved files. Use up/down arrow keys to select specified row to save to. After accessing to the save interface, insert a U disk and wait for a few seconds, then press F3 to copy selected file to the U disk when “TO USB”...

  • Page 58: Application Examples

    7. Application examples 7.1 Scope Scope mode shows voltages and currents in the power system under test by means of waveforms. Also numerical values are shown such as phase voltages, phase currents and frequency etc. The Scope waveform screen offers an oscilloscope style of display of voltage and current waveforms with a fast update rate.
  • Page 59  Trend All values in the Table screen are recorded, but the Trends from each row in the table are displayed one at a time. Press function key F1 to switch between parameters. The traces build up from the right side. Readings in the header correspond to the most recent values plotted on the right.

  • Page 60: Dips Und Swells

    7.4. Dips and Swells Dips and Swells records Swells, Dips, Interruptions, and Rapid Voltage Changes. Dips and Swells are fast deviations from the normal voltage. Magnitude may be ten up to one hundred of volts. Duration may vary from a half cycle to a few seconds as defined in IEC61000-4-30. The Analyzer allows you to choose nominal or sliding reference voltage.
  • Page 61 During an Interruption the voltage sinks well below its nominal value. In 3-phase systems, an Interruption begins when the voltages on all phases are below threshold and ends when one phase is equal to or above the interruption threshold plus hysteresis. The trigger conditions for interruptions are threshold and hysteresis.

  • Page 62: Harmonics

     Trend Available function keys: Switch between voltage and current trends, the header shows parameters being displayed. Access to Events tables Access to Cursor Selection of Cursor move or Zoom Switch between RUN and HOLD. Event criteria such as threshold, hysteresis and others are preset, but they may be adjusted. The adjustment menu is reached via the 【SETUP】...
  • Page 63  Bar Graph Screen The Bar Graph display shows the percentage contribution of each of the components related to the fundamental or full signal. A signal without distortion should show a 1st harmonic at 100% while the others are at 0: in practice this will not occur because there always is a certain amount of harmonics resulting in distortion.

  • Page 64: Power And Energy

    7.6. Power and Energy Power and Energy displays a table with all important power parameters. The related Trend screen shows the changes over time of all measuring values in the table.  Table The table displays power data for each phase and in total: real or active power (kW), apparent power (kVA, the product of rms voltage and current), reactive power (kVAR, the reactive component of apparent power caused by phase shift between AC current and voltage in inductors and capacitors), power factor (TPF, the ratio of real power to apparent power for the total rms including harmonics),...

  • Page 65: Flicker

     Tips and Hints Power mode can be used to record apparent power of a transformer over several hours. Look at the Trend and find out if the transformer is overloaded. Interpretation of Power Factor when measured at a device: Not all supplied power is consumed by the device, a certain amount of reactive PF = 0~1: power is present.

  • Page 66: Unbalance

    7.8. Unbalance Unbalance displays phase relations between voltages and currents. Measuring results are based upon the fundamental frequency component (50 or 60Hz, use symmetrical components). In a 3-phase power system, the phase shift between voltages and between currents should be close to 120°. Unbalance mode offers a measurement table and a Phasor display.

  • Page 67: Transientes

    7.9. Transients The Analyzer can capture waveforms at high-resolution during a variety of disturbances. The Analyzer will give a snapshot of the voltage and current waveforms at the precise time of the disturbance. This allows you to see the waveforms during transients. Transients are fast spikes on the voltages waveform.

  • Page 68: Inrush Currents

    7.10. Inrush currents Inrush currents can be captured by the Analyzer. Inrush currents are surge currents that occur when a large, or low-impedance load comes on line. Normally the current will stabilize after some time when the load has reached normal working condition. For example the start-up current in induction motors can be ten times the normal working current.

  • Page 69: Power Quality Monitor

    7.11. Power Quality Monitoring Power Quality Monitoring displays a Bar graph screen. This screen show whether important Power Quality parameters meet requirements. Parameters include: RMS voltages, Harmonics, Flicker, Dips&Swells/Interruptions/Rapid Voltage Changes, Unbalance, and Frequency. The length of a bar increases if the related parameter is further away from its nominal value. The bar turns from green to red if an allowed tolerance requirement is violated.
  • Page 70 The table below gives a survey of the aspects of Power Quality Monitoring: Available Bar Parameter Limits Averaging Interval Graphs Probability 100%: upper & lower 10 minutes one for each phase limits V rms Probability x %: upper & lower limits Probability 100%: upper limit 10 minutes...
  • Page 71  Events table The events table shows the events that occurred during the measurement with time of start, phase and duration. Events recording situation: V rms events: an event is recorded each time that a 10 minute aggregated RMS value violates its limits. Harmonics events: an event is recorded each time a 10 minute aggregated harmonic or THD violates its limit.

  • Page 72: Logger

    7.12. Logger Logger function is used to record a group of measurement data as your selected parameter, the interval selected from 1s to 1hour. When each interval ends, the maximum, minimum and average of selected parameters are recorded to memory and then start next interval recording. The whole process lasts as you selected duration time and the record parameter are all selectable for users.

  • Page 73: Specifications

    8. Specifications 8.1 Frequency Measurement Nominal frequency Measurement range Resolution Accuracy 50Hz 42.50~57.50 Hz 0.01 Hz ±0.1 Hz 60Hz 51.00~69.00 Hz 0.01 Hz ±0.1 Hz 400 Hz 340 ~460 Hz 0.01 Hz ±0.1 Hz Note: measured on Reference Voltage Input A/L1. 8.2 Voltage Input Numbers of input 4 (3 phase + neutral) DC coupling...

  • Page 74: Measurment Modes And Parameters

    8.6 Measuring Modes and Parameters Measurement mode Measured parameters Oscilloscope Vrms, Arms, Vcursor, Acursor, Hz Voltage/current/frequency Vrms, Vpk, Vcf, Arms, Apk, Acf, Hz Dips&Swells Vrms1/2, Arms1/2, capture up to 1000 events, include date, time, duration, magnitude and phase mark, and threshold is programmable settable.

  • Page 75: Wiring Combinations

    Measurement Harmonic Resolution Accuracy range Harmonic number 1 ~ 50 Interharmonic 1 ~ 49 Harmonic voltage 0.0 ~ 100.0% 0.1% ±0.1%±n×0.1% Harmonic current 0.0 ~ 100.0% 0.1% ±0.1%±n×0.1% 0.0 ~ 100.0% 0.1% ±2.5% DC relative 0.0 ~ 100.0% 0.1% ±0.2% Frequency 0 ~ 3500 Hz 1 Hz...

  • Page 76: General Characteristics

    Rechargeable Ni-MH battery 7.2V 3.8Ah Battery operating time >7 hours Battery charge time 5 hours Specifications of optional current clamps Model Range Turns ratio Accuracy Size (mm) P 4145-5A 10mV/A ±0.2% P 4145-50A 10mV/A ±0.2% P 4145-100A 100A 1mV/A ±0.2% 13mm...

  • Page 77: The Instruction Of Pc-Software

    9. The instruction of PC software This software has two functions, separately to be remote control instrument and download and open the saved file from instrument. 9.1. Remote control through LAN interface (1) Connect the device and PC using network cable and set both IP address of PC and device to be in the same network segment.

  • Page 78: Check Stored File

    Remote control the device through pressing buttons in left area of above interface, the right area is the stored list files, user can click ‘Download’ button to download selected files to the computer. 9.2. Check stored file The device can store three format file: bmp picture file; pqa data file; csv log file (1) Open the picture file and take the below screenshot for example (2) Open the date file, and take the below picture saved under voltage/current measurement for example...
  • Page 79 We herewith confirm, that the units are calibrated by the factory according to the specifications as per the technical specifications. We recommend to calibrate the unit again, after one year. © PeakTech® 06/2016/Po./Ehr. PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 - DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16  ...
