 MONITOR
Messmodus
Monitor

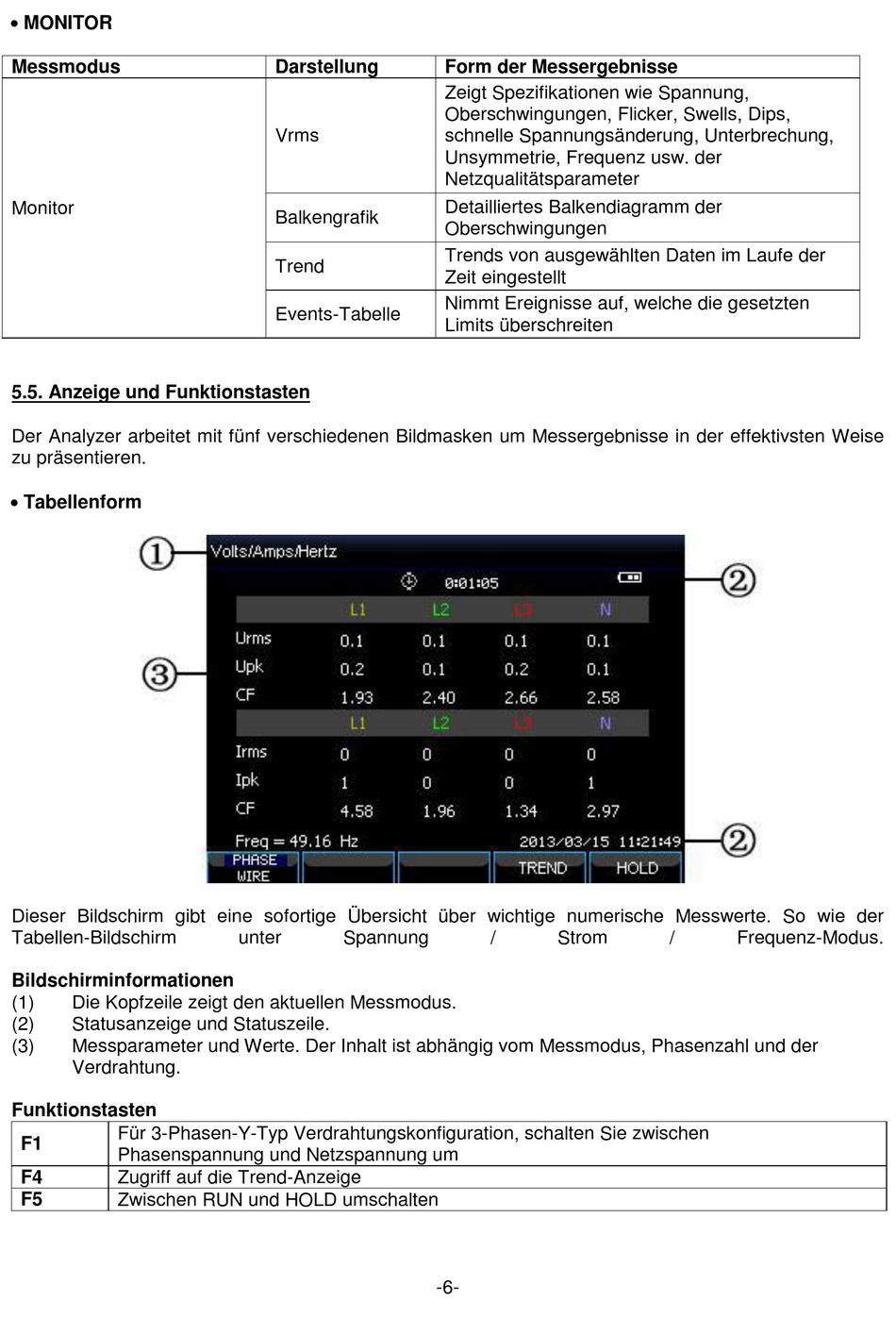

5.5. Anzeige und Funktionstasten
Der Analyzer arbeitet mit fünf verschiedenen Bildmasken um Messergebnisse in der effektivsten Weise
zu präsentieren.
 Tabellenform
Dieser Bildschirm gibt eine sofortige Übersicht über wichtige numerische Messwerte. So wie der
Tabellen-Bildschirm
Bildschirminformationen
(1) Die Kopfzeile zeigt den aktuellen Messmodus.
(2) Statusanzeige und Statuszeile.
(3) Messparameter und Werte. Der Inhalt ist abhängig vom Messmodus, Phasenzahl und der
Verdrahtung.
Funktionstasten
Für 3-Phasen-Y-Typ Verdrahtungskonfiguration, schalten Sie zwischen
F1
Phasenspannung und Netzspannung um
F4 Zugriff auf die Trend-Anzeige
F5 Zwischen RUN und HOLD umschalten
Darstellung
Vrms
Balkengrafik
Trend
Events-Tabelle
unter Spannung
Form der Messergebnisse
Zeigt Spezifikationen wie Spannung,
Oberschwingungen, Flicker, Swells, Dips,
schnelle Spannungsänderung, Unterbrechung,
Unsymmetrie, Frequenz usw. der
Netzqualitätsparameter
Detailliertes Balkendiagramm der
Oberschwingungen
Trends von ausgewählten Daten im Laufe der
Zeit eingestellt
Nimmt Ereignisse auf, welche die gesetzten
Limits überschreiten
/ Strom
-6-
/ Frequenz-Modus.
