PeakTech 4145 Operation Manual page 11

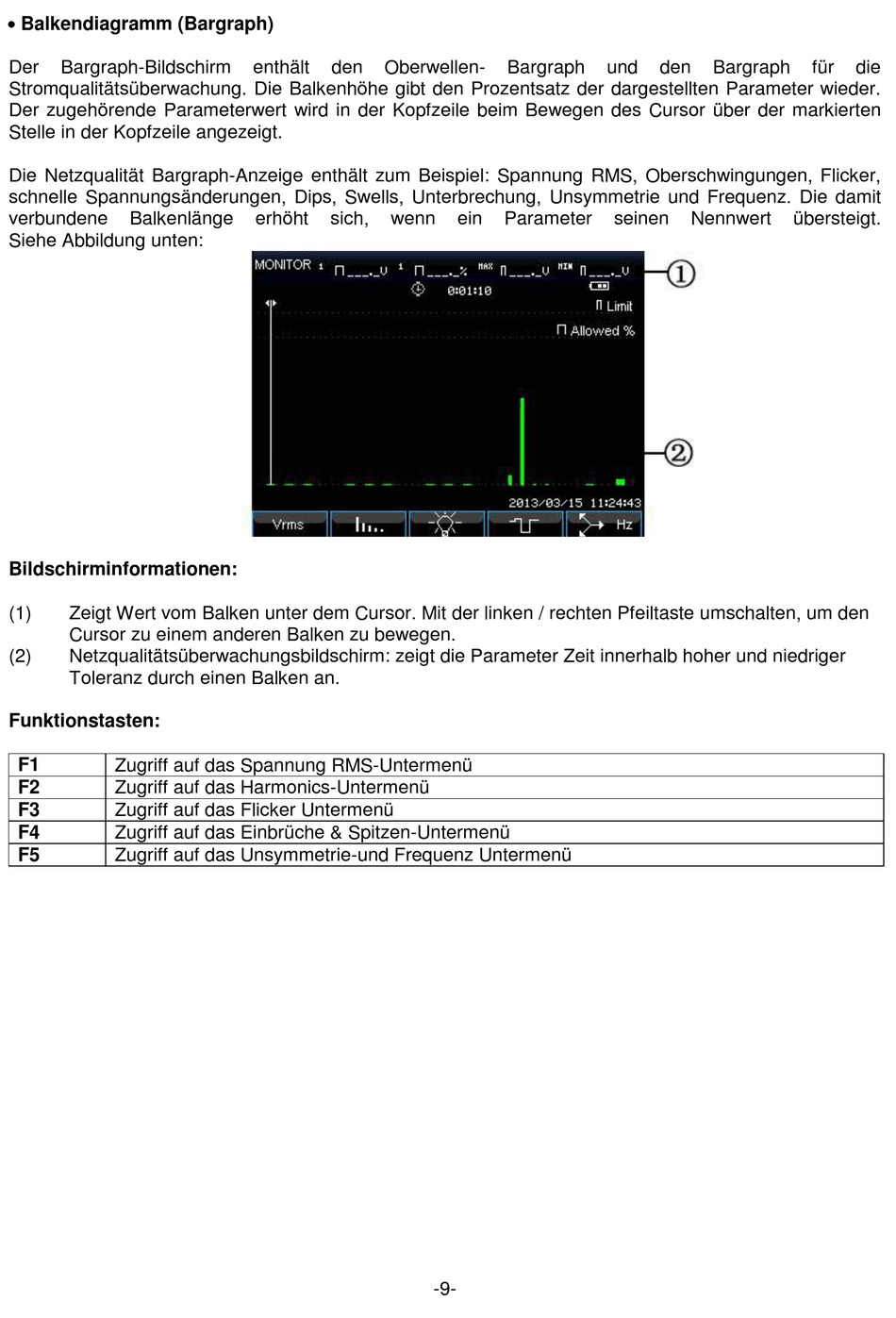

 Balkendiagramm (Bargraph)
Der Bargraph-Bildschirm
Stromqualitätsüberwachung. Die Balkenhöhe gibt den Prozentsatz der dargestellten Parameter wieder.
Der zugehörende Parameterwert wird in der Kopfzeile beim Bewegen des Cursor über der markierten
Stelle in der Kopfzeile angezeigt.
Die Netzqualität Bargraph-Anzeige enthält zum Beispiel: Spannung RMS, Oberschwingungen, Flicker,
schnelle Spannungsänderungen, Dips, Swells, Unterbrechung, Unsymmetrie und Frequenz. Die damit
verbundene Balkenlänge
Siehe Abbildung unten:
Bildschirminformationen:
(1) Zeigt Wert vom Balken unter dem Cursor. Mit der linken / rechten Pfeiltaste umschalten, um den
Cursor zu einem anderen Balken zu bewegen.
(2) Netzqualitätsüberwachungsbildschirm: zeigt die Parameter Zeit innerhalb hoher und niedriger
Toleranz durch einen Balken an.
Funktionstasten:
F1 Zugriff auf das Spannung RMS-Untermenü
F2 Zugriff auf das Harmonics-Untermenü
F3 Zugriff auf das Flicker Untermenü
F4
Zugriff auf das Einbrüche & Spitzen-Untermenü
F5
Zugriff auf das Unsymmetrie-und Frequenz Untermenü
enthält den Oberwellen-
erhöht sich, wenn
Bargraph
ein Parameter
-9-
und den Bargraph
seinen Nennwert
für die
übersteigt.
