Page 1 2705 ® PeakTech Bedienungsanleitung / Operation manual Digital Milliohmmeter...
Page 2 1. Sicherheitshinweise Dieses Gerät erfüllt EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) 2006/95/EG (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen). Überspannungskategorie III 1000V; Verschmutzungsgrad 2. CAT I: Signalebene, Telekommunikation, elektronische Geräte mit geringen transienten Überspannungen CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente etc.
Page 3 * Gerät nicht in der Nähe starker magnetischer Felder (Motoren, Transformatoren usw.) betreiben * maximal zulässige Eingangsspannung von 1000V DC / AC nicht überschreiten. * maximal zulässige Eingangswerte unter keinen Umständen überschreiten (schwere Verletzungsgefahr und/oder Zerstörung des Gerätes) * Die angegebenen maximalen Eingangsspannungen dürfen nicht überschritten werden.
Page 4 * Bei unbekannten Messgrößen vor der Messung auf den höchsten Messbereich umschalten. * Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe aussetzen. * Starke Erschütterung vermeiden. * Gerät nicht in der Nähe starker magnetischer Felder (Motoren, Transformatoren usw.) betreiben. * Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes fernhalten.
Page 5: Allgemeine Produktbeschreibung
Zerstörung des Gerätes führen. 2. Allgemeine Produktbeschreibung ® Das PeakTech 2705 Digitalmilliohmmeter ist ein Niederohm- messgerät und misst zuverlässig und mit hoher Präzision kleine Widerstände. Das Gerät erlaubt Widerstandsmessungen für eine Reihe verschiedenster Ohmbereiche. Die Auflösung im niedrigsten Messbereich ist 100 μ, im höchsten Bereich 10 k.
Page 6: Technische Daten
3. Technische Daten 3.1. Niederohm-Widerstand Bereich Auslösung Genauigkeit Messstrom 200 mA 400 m 0.1 m   (1%+10 St.) 20 mA 1 m  2 mA 0.01 m Überlastschutz: 500 mA / 250 V Max. Eingangsspannung: 30 V DC / 25 V 3.2.
Page 7 3.4. Wechselstrom Bereich Auflösung Genauigkeit Genauigkeit (50~60 Hz) (60~400 Hz) 400 µA µA  (1.5% + 5 St.)  (1.5% + 5 St.) 4000 µA µA 40 mA 0.01 mA 400 mA 0.1 mA Überlastschutz: 500 mA / 250 V 50 –...
Page 8 3.7. Kapazität Bereich Auflösung Genauigkeit 4 nF nicht spezifiziert  (5.0% + 20 St.) 40 nF 400 nF 0.1 nF  (3% +10 St.) 4 µF 40 µF  (4%+10 St.) 400 µF 0.1 µF  (10%+10 St.) 4 mF µF 40 mF µF...
Page 9 4. Bedienungspanel 1. LCD-Anzeige 2. Data Hold - Taste 3. MIN/MAX -Taste 4. Displaybeleuchtungs-Taste 5. MODE/REL-Taste 6. Bereichswahlschalter 7. V Ω Cap mA E2 - Buchse 8. COM E1 - Buchse 9. P2 - Buchse 10. P1 - Buchse...
Page 10 4.1. Tastenfunktionen HOLD- Taste: Die HOLD Funktion erlaubt den aktuellen Messwert, zur späteren Auswertung, auf dem Display „einzufrieren“. 1. Drücken Sie die „HOLD“ Taste um den aktuellen Messwerte „einzufrieren“. Das „HOLD“ Symbol erscheint im Display. 2. Drücken sie die „HOLD“ Taste erneut, um zum normalen Betrieb zurückzukehren.
Page 11 4.2. Vor Gebrauch Prüfen Sie nach dem Auspacken das Gerät auf etwaige Schäden. Führen Gebrauchshandbuch beschriebenen Kontrollschritte aus, um einen vorschriftsmäßigen Betrieb des Geräts sicherzustellen. Bei einem offensichtlichen Geräteschaden und bei Versagen bringen Sie das Gerät zum nächsten Vertragshändler zurück. 4.3.
Page 12 4.5. Funktionsprinzip Messungen von Widerständen einer Komponente, welche sich ® weiter entfernt von dem PeakTech 2705 befinden, können problematisch werden. Dies folgert daraus, dass bei einem Ohm- Meter alle Widerstände der Schaltung gemessen werden, auch die Widerstände der Messleitung (Rwire) und natürlich die gemessene Komponente (Rsubject): Üblicherweise ist der Widerstand der Messleitung sehr gering ( nur...
Page 13 Eine sinnvolle Methode der Messung in diesem Fall, involviert die Nutzung von einem Amperemeter und einem Voltmeter. Das Ohmsche Gesetz besagt, dass der Widerstand gleich der Spannung; geteilt dem Strom ist (R= U/I). Durch die Messung des Stromes Spannungsfalls, kann genauer Widerstandswert bestimmt werden: Der Strom ist an allen Stellen der Reihenschaltung gleich.
Page 14 4.6. Messen 4.6.1. Gleichspannungsmessungen Achtung! Vor dem Ein- bzw. Ausschalten der Messschaltung Prüfleitungen von der Messschaltung abziehen. Hohe Einschaltströme oder - Spannungen könnten sonst u.U. das Messgerät beschädigen bzw. zerstören. 1. Funktionswahlschalter in Stellung "V" drehen. 2. MODE/REL- Taste betätigen, bis DC im Display erscheint 3.
Page 15 4.6.2. Wechselspannungsmessungen Achtung! Bei Messungen an 230-V Steckdosen ist äußerste Vorsicht geboten. Die Messspitzen der Prüfleitungen sind u.U. für einen einwandfreien Kontakt mit den Innenkontakten der Steckdose nicht lang genug und die LCD-Anzeige zeigt daher 0 V, obwohl eine Spannung von 230 V an der Steckdose anliegt. Daher immer sicherstellen, dass ein einwandfreier Kontakt zwischen den Messspitzen den Prüfleitungen und den Innenkontakten der Steckdose besteht und nicht blind der 0 V Anzeige vertrauen.
Page 16 4.6.3. Gleichstrommessungen 1. Entsprechend messenden Stromgröße Funktionswahlschalter entweder in Stellung µA oder mA drehen. 2. Gerät auf die Gleichstrommessfunktion durch Drücken der Taste "MODE/REL" umschalten. In der LCD-Anzeige leuchtet das Funktionssymbol DC auf. 3. Abhängig von der zu messenden Stromstärke rote Prüfleitung an den µA/mA- oder den A-Eingang und schwarze Prüfleitung an den COM- Eingang des Gerätes anschließen.
Page 17 4.6.4. Wechselstrommessungen 1. Entsprechend der zu messenden Stromgröße Funktionswahl- schalter entweder in Stellung µA oder mA drehen. 2. Gerät auf die Wechselstrommessfunktion durch Drücken der Taste "MODE/REL" umschalten. In der LCD-Anzeige leuchtet das Funktionssymbol AC auf. 3. Abhängig von der zu messenden Stromstärke rote Prüfleitung an den µA/mA- Eingang und schwarze Prüfleitung an den COM Eingang Gerätes...
Page 18 4.6.5. Kapazitätsmessungen Achtung! Kapazitätsmessungen spannungslosen Schaltungen durchführen und Kondensatoren vor der Messung unbedingt entladen. Kondensator zur Messung am besten aus der Schaltung auslöten. Messung wie beschrieben durchführen: 1. Funktionswahlschalter in Stellung "CAP" drehen. 2. Rote Prüfleitung V-/Ohm/CAP/mA-Eingang schwarze Prüfleitung an den COM - Eingang des Gerätes anschließen.
Page 19 4.6.6. Widerstandsmessungen (400 Ohm – 40 MOhm) Achtung! Nach Umschaltung Multimeters Widerstands- messfunktion angeschlossene Prüfleitungen nicht über eine Spannungsquelle anlegen. Widerstandsmessungen nur an spannungsfreien Schaltungen bzw. Bauteilen vornehmen und Netzstecker aus der Steckdose ziehen. In der Schaltung befindliche Kondensatoren vor der Messung unbedingt entladen.
Page 20 4.6.7. Widerstandsmessungen (400 mOhm – 40 Ohm) Achtung! Nach Umschaltung Multimeters Widerstands- messfunktion angeschlossene Prüfleitungen nicht über eine Spannungsquelle anlegen. Widerstandsmessungen nur an spannungsfreien Schaltungen bzw. Bauteilen vornehmen und Netzstecker aus der Steckdose ziehen. In der Schaltung befindliche Kondensatoren vor der Messung unbedingt entladen.
Page 21 4.6.8. Diodentestfunktion Diodentestfunktion ermöglicht Bestimmung Verwendbarkeit von Dioden und anderen Halbleiter-Elementen in definierten Schaltungen, sowie Bestimmung Durchgängigkeit (Kurzschluss) und des Spannungsabfalls in Durchlassrichtung. Achtung! Vor Überprüfung der Diode Bauteil bzw. Schaltung unbedingt spannungslos schalten oder Diode aus der Schaltung auslöten. Zur Durchführung des Diodentests wie beschrieben verfahren: / .
Page 22 4.6.9. Durchgangsprüffunktion Achtung! Unter keinen Umständen Durchgangsprüfungen an spannungs- führenden Bauteilen oder Schaltungen vornehmen. Zur Messung der Durchgängigkeit von Bauteilen wie beschrieben verfahren: / . ))) " drehen. 1. Funktionswahlschalter in Stellung " Ω / 2. Rote Prüfleitung V-/Ohm/CAP/mA-Eingang schwarze Prüfleitung an den COM - Eingang des Gerätes anschließen.
Page 23 5. Anwendungen ® Das PeakTech 2705 Digital Milliohmmeter mit einem Mess- bereich von 100 μOhm bis 2000 Ohm lässt sich für vielfältige Anwendungen einsetzen: Messen Wicklungswiderständen Elektromotoren, Generatoren und Transformatoren Verbindungsmessungen Flugzeugen, Schiffen, Eisen- bahnen, heimischen und industriellen Elektroanlagen. Messen des Durchgangswiderstands von Ringleitungen in...
Page 24 Ein Strom, der durch einen Widerstand geleitet wird, unterliegt ebenfalls thermischen Einflüssen. Daher nimmt auch die Prüfdauer Einfluss auf den gemessenen Messwiderstand. Bei Widerstandsmessungen von Objekten wie Stromshunts, die ungleiche Leiter verbinden, können EMK-Effekte die Genauigkeit Messergebnisses beeinträchtigen. diese Einflüsse vorliegen, lässt sich nachweisen, wenn sich das Prüfergebnis beim Umstecken der Messleitungen ändert.
Page 25 7. Batteriewechsel 1. Wenn im Display das Batteriesymbol erscheint, müssen die sechs 1,5V AA Batterien ersetzt werden. 2. Schalten Sie das Messgerät aus und trennen Sie die Prüfleitungen vom Gerät. 3. Entfernen Sie die vier Kreuzschrauben am Batteriefach. 4. Entfernen Sie die Batteriefachabdeckung. 5.
Page 26 7.1. Hinweise zum Batteriegesetz Im Lieferumfang vieler Geräte befinden sich Batterien, die. z. B. zum Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein. Im Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur gemäß...
Page 27 Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ® © PeakTech 12/2016/MP -26-...
Page 28: Safety Precautions
1. Safety Precautions This product complies with the requirements of the following European Community Directives: 2004/108/EC (Electromagnetic Compatibility) and 2006/95/EC (Low Voltage) as amended by 2004/22/EC (CE-Marking). Overvoltage category III 1000V; pollution degree 2. CAT I: For signal level, telecommunication, electronic with small transient over voltage CAT II: For local level, appliances, main wall outlets, portable...
Page 29 Replace a defective fuse only with a fuse of the original rating. Never short-circuit fuse or fuse holding. Disconnect test leads or probe from the measuring circuit before switching modes or functions. Do not conduct voltage measurements with the test leads connected to the mA- and COM-terminal of the equipment.
Page 30 Use caution when working with voltages above 35V DC or 25V AC. These Voltages pose shock hazard. Replace the battery as soon as the battery indicator appears. With a low battery, the meter might produce false reading that can lead to electric shock and personal injury. Fetch out the battery when the meter will not be used for long period.
Page 31: General Description
Resolution on the lowest range is 10 kOhm and on the highest range, 1 Ohm. ® The PeakTech 2705 has 9 measuring ranges, from 400.0 milli- Ohm to 40 MOhms. -30-...
Page 32: Technical Data
3. Technical Data 3.1. Low resistance Range Resolution Accuracy Current 400 mΩ 0.1 mΩ 200 mA Ω mΩ ± (1%+10dgt.) 20 mA Ω Ω 0.01 2 mA Overload protection: 500 mA / 230 V Max. input Voltage: 30 V DC / 25 V 3.2.
Page 33 3.4. AC Current Range Resolution Accuracy Accuracy (50~60Hz) (60~400 Hz) 400 µA µA 4000 µA µA ± (1.5%+5 dgt.) ± (1.5%+5 dgt.) 40 mA 0.01 mA 400 mA 0.1 mA Overload protection: 500 mA / 250 V 50 – 400 Hz Frequency range: 3.5.
Page 34 3.7. Capacitance Range Resolution Accuracy 4 nF unspecified 40 nF ± (5.0% + 20 dgt.) 400 nF 0.1 nF 4 µF ± (3%+10 dgt.) 40 µF 400 µF 0.1 µF ± (4%+10 dgt.) 4 mF µF ± (10%+10 dgt.) 40 mF µF unspecified Overload protection:...
Page 35: Front Panel Layout

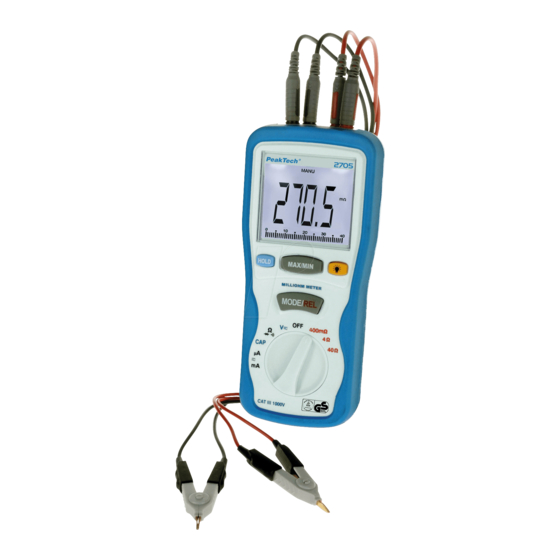

4. Front Panel Layout Digital Display Data Hold Button MAX/MIN Button Backlight Button Mode/REL Button Rotary Function switch V Ω Cap mA E2 Jack COM E1 jack P2 Jack P1 jack -34-...
Page 36 4.1. Button Function Operation HOLD button The HOLD function allows the meter to "freeze" a measurement for later reference. Press the HOLD button to “freeze” the reading on the indicator. The “HOLD” message will be appear in the display. Press the HOLD button again to return to normal operation. MAX/MIN button The MAX/MIN function allows the meter to capture the highest or lowest measurement for later reference.
Page 37 4.2. Preparation for use When unpacked, the tester should be inspected for any visible signs of damage, and the preliminary checks described in the user´s manual should be performed to ensure, that it is operating correctly. If there is any sign of damage, or if the instrument does not operate correctly, return it to your nearest supplier.
Page 38 4.5. Operating principle Suppose we wished to measure the resistance of some component located a significant distance away from our ohmmeter. Such a scenario would be problematic, because an ohmmeter measures all resistance in the circuit loop, which includes the resistance of the wires (R ) connecting the ohmmeter to the component being wire...
Page 39 Current is the same at all points in the circuit, because it is a series loop. Because we're only measuring voltage dropped across the subject resistance (and not the wires' resistances), though, the calculated resistance is indicative of the subject component's resistance (R alone.
Page 40 4.6.2. DC/AC current measurement 1. Insert the black test lead banana plug into the negative (COM) jack. 2. For current measurements up to 4000 µA, set the function switch to the µA position. 3. For current measurements up to 400mA, set the function switch to the mA range.
Page 41 4.6.3. Resistance (Ω) measurement WARNING! To avoid electric shock, disconnect power to the unit under test and discharge capacitors before taking resistance measurements. Remove the batteries and unplug the line cords. 1. Set the function switch to the Ω position. 2.
Page 42 4.6.4. Continuity check WARNING! To avoid electric shock, never measure continuity on circuits or wires that have voltage on them. 1. Set the range switch to the ))) position. 2. Insert the black lead plug into the COM socket and the red test lead plug into the positive ))) socket.
Page 43 4.6.5. Diode test WARNING! To avoid electric shock, do not test any diode that has voltage on it. 1. Set the function switch to the position. 2. Insert the black test lead plug into the COM socket and the red test lead plug into the socket.
Page 44 4.6.6. Capacitance measurement WARNING! To avoid electric shock, discharge the capacitor under test before measuring. 1. Set the function switch to the CAP capacitance position. 2. Insert the black test lead banana plug into the negative COM jack and the red test lead banana plug into the CAP positive jack.
Page 45 4.6.7. Low resistance measurement WARNING! To avoid electric shock, disconnect power to the unit under test and discharge capacitors before taking resistance measurements. 1. Insert the red test leads banana plug into E2,P2 red com jack,and black test leads banana plug into E1,P1 black com jack.
Page 46 5. Applications ® The PeakTech 2705 Digital Milli-Ohmmeter is suitable for a wide range of applications such as: Measuring the winding resistance of electric motors, generators and transformers. Bond testing in aircraft, railway, ships, domestic and industrial wiring installations. Measuring the ring mains continuity testing in industrial and domestic wiring installations.
Page 47: Fuse Replacement
6. Fuse replacement The milliohm- and current measurement ranges are each protected by a separate fuse (FF500mA/250V). If one of these fuses is melted and it is no longer possible to measure any values, the fuse must be replaced. Use only fuses with the same technical specifications. Proceed as follows: 1.
Page 48: Battery Replacement
7. Battery Replacement 1. When the low battery symbol appears on the LCD, the six 1.5V ‘AA’ batteries must be replaced. 2. Turn the meter off and remove the test leads. 3. Unsnap the tilt stand from the rear of the meter. 4.
Page 49 7.1. Notification about the Battery Regulation The delivery of many devices includes batteries, which for example serve to operate the remote control. There also could be batteries or accumulators built into the device itself. In connection with the sale of these batteries or accumulators, we are obliged under the Battery Regulations to notify our customers of the following: Please dispose of old batteries at a council collection point or return them to a local shop at no cost.
Page 50 We recommend to calibrate the unit again, after 1 year. ® © PeakTech 12/2016/MP. PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 – DE-22926 Ahrensburg / Germany   +49-(0) 4102-42343/44 +49-(0) 4102-434 16 ...
