PowerFix PEK 2.3 A2

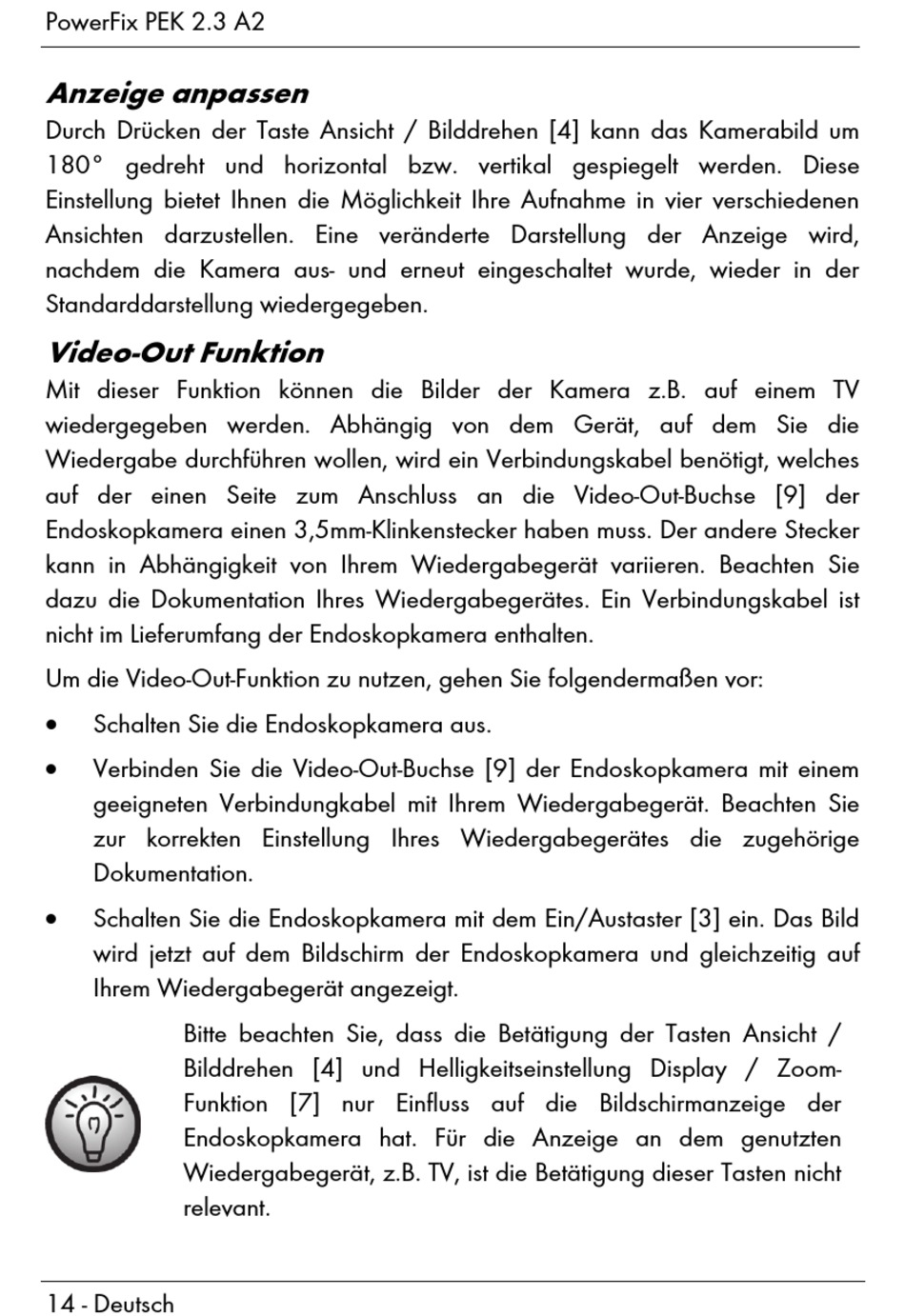

Anzeige anpassen

Durch Drücken der Taste Ansicht / Bilddrehen [4] kann das Kamerabild um
180° gedreht und horizontal bzw. vertikal gespiegelt werden. Diese
Einstellung bietet Ihnen die Möglichkeit Ihre Aufnahme in vier verschiedenen
Ansichten darzustellen. Eine veränderte Darstellung der Anzeige wird,
nachdem die Kamera aus- und erneut eingeschaltet wurde, wieder in der
Standarddarstellung wiedergegeben.

Video-Out Funktion

Mit dieser Funktion können die Bilder der Kamera z.B. auf einem TV
wiedergegeben werden. Abhängig von dem Gerät, auf dem Sie die
Wiedergabe durchführen wollen, wird ein Verbindungskabel benötigt, welches
auf der einen Seite zum Anschluss an die Video-Out-Buchse [9] der
Endoskopkamera einen 3,5mm-Klinkenstecker haben muss. Der andere Stecker
kann in Abhängigkeit von Ihrem Wiedergabegerät variieren. Beachten Sie
dazu die Dokumentation Ihres Wiedergabegerätes. Ein Verbindungskabel ist
nicht im Lieferumfang der Endoskopkamera enthalten.
Um die Video-Out-Funktion zu nutzen, gehen Sie folgendermaßen vor:

Schalten Sie die Endoskopkamera aus.

Verbinden Sie die Video-Out-Buchse [9] der Endoskopkamera mit einem
geeigneten Verbindungkabel mit Ihrem Wiedergabegerät. Beachten Sie
zur korrekten Einstellung Ihres Wiedergabegerätes die zugehörige
Dokumentation.

Schalten Sie die Endoskopkamera mit dem Ein/Austaster [3] ein. Das Bild
wird jetzt auf dem Bildschirm der Endoskopkamera und gleichzeitig auf
Ihrem Wiedergabegerät angezeigt.
Bitte beachten Sie, dass die Betätigung der Tasten Ansicht /
Bilddrehen [4] und Helligkeitseinstellung Display / Zoom-
Funktion [7] nur Einfluss auf die Bildschirmanzeige der
Endoskopkamera hat. Für die Anzeige an dem genutzten
Wiedergabegerät, z.B. TV, ist die Betätigung dieser Tasten nicht
relevant.
14 - Deutsch
