Bedienungsanleitung
Instruction Manual
Bedieningshandleiding
HK120/25
Version 1.b
JCS
Bedienungsanleitung
Instruction Manual
Bedieningshandleiding
HK120/25
Version 1.b
JCS
6/02
HE.9620_B
6/02
HE.9620_B

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Klauke HK120/25 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Textron Klauke HK120/25

Summary of Contents for Textron Klauke HK120/25

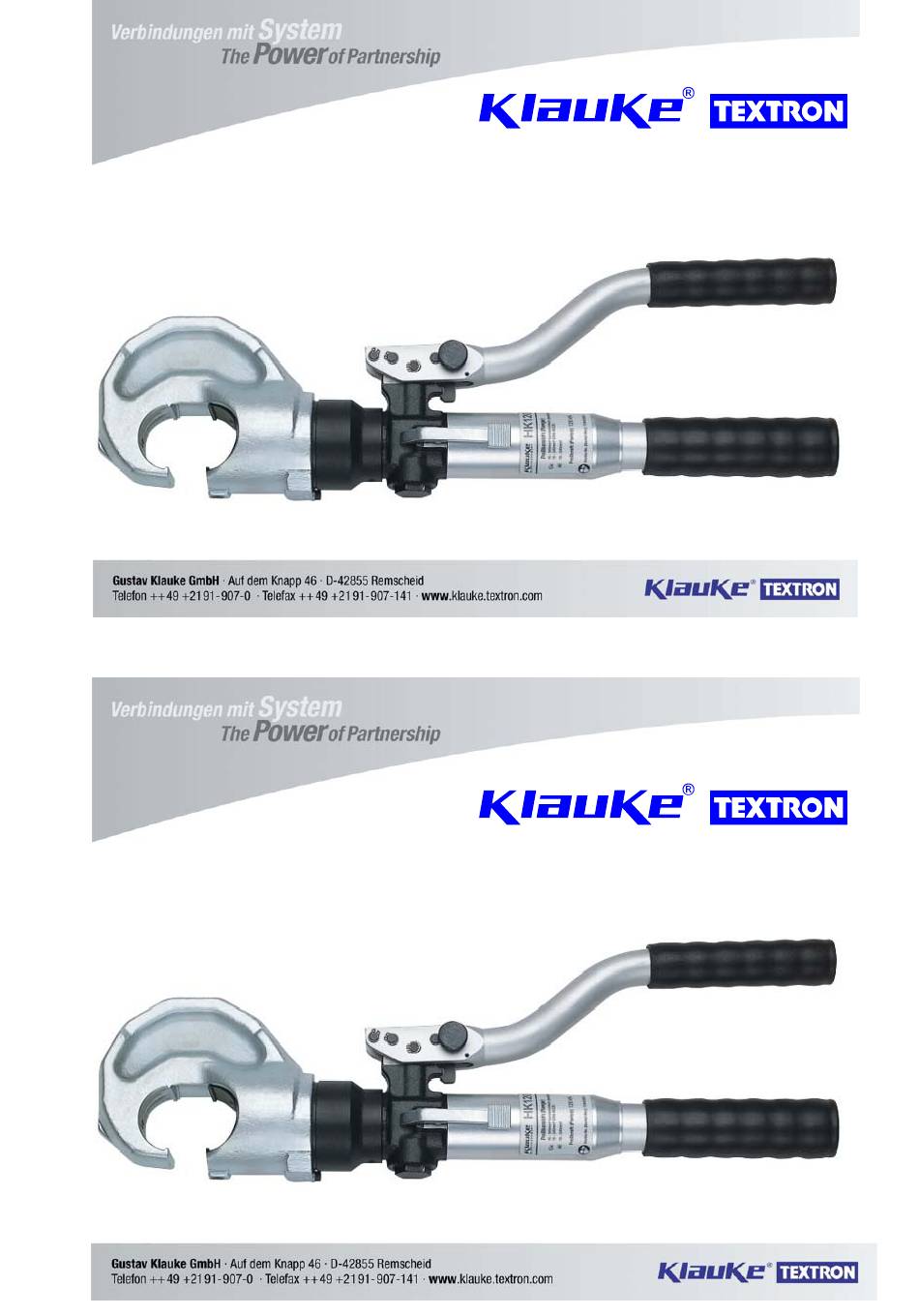

  • Page 1 Bedienungsanleitung Instruction Manual Bedieningshandleiding HK120/25 6/02 Version 1.b HE.9620_B Bedienungsanleitung Instruction Manual Bedieningshandleiding HK120/25 6/02 Version 1.b HE.9620_B...
  • Page 2 Bedienungsanleitung HK120/25 Seite 2 _____________________________________________________________________________ Bild/Picture 1 Bild/Picture 2 Bedienungsanleitung HK120/25 Seite 2 _____________________________________________________________________________ Bild/Picture 1 Bild/Picture 2...

  • Page 3: Table Of Contents

    Bedienungsanleitung HK120/25 Seite 3 _____________________________________________________________________________ Bedienungsanleitung für das handhydraulische Preßgerät Typ HK120/25, Seriennummer ........Inhaltsangabe Einleitung Aufschriften Gewährleistung Beschreibung des handhydraulischen Preßgerätes Hinweise zum bestimmungsgemäßen Gebrauch 5.1. Bedienung des Gerätes 5.2. Erläuterung des Anwendungsbereiches 5.3. Verarbeitungshinweise 5.4. Wartungshinweise 5.5. Aufbewahrung und Transport des Preßgerätes 5.6.

  • Page 4: Einleitung

    Bedienungsanleitung HK120/25 Seite 4 _____________________________________________________________________________ Symbole Sicherheitstechnische Hinweise Bitte unbedingt beachten, um Personen- und Umweltschäden zu vermeiden. Anwendungstechnische Hinweise Bitte unbedingt beachten, um Schäden am Gerät zu vermeiden. 1. Einleitung Vor Inbetriebnahme Ihres Preßgerätes lesen Sie sich die Bedienungsanleitung sorgfältig durch. Benutzen Sie dieses Gerät ausschließlich für den bestimmungsgemäßen Gebrauch.

  • Page 5: Aufschriften

    Bedienungsanleitung HK120/25 Seite 5 _____________________________________________________________________________ 2. Aufschriften Auf dem Pumpkörper finden Sie einen Aufkleber mit der Typbezeichnung, der Herstellerangabe und technischen Daten. Die Seriennummer befindet sich auf dem Hydraulikzylinder. 3. Gewährleistung Die Gewährleistung bei sachgemäßer Bedienung des Gerätes beträgt 12 Monate ab Lieferdatum.

  • Page 6: Beschreibung Des Handhydraulischen Preßgerätes

    Bedienungsanleitung HK120/25 Seite 6 _____________________________________________________________________________ 4. Beschreibung des handhydraulischen Preßgerätes Das hydraulische Preßgerät mit unserer Typbezeichnung HK120/25 ist ein handbetätigtes Gerät und besteht aus folgenden Komponenten: Tabelle 1 (siehe Seite 2) Pos.-Nr. Bezeichnung Funktion Referenz Preßeinsätze Halbschalen Werkzeugeinsätze mit S 7, 9+10, unterschiedlichen Preßprofilen Preßkopf 120 kN C-Preßkopf für breite Preßeinsätze...

  • Page 7: Hinweise Zum Bestimmungsgemäßen Gebrauch

    Bedienungsanleitung HK120/25 Seite 7 _____________________________________________________________________________ 5. Hinweise zum bestimmungsgemäßen Gebrauch 5.1. Bedienung des Gerätes Als erstes wird für die gewünschte Anwendung das geeignete Preßeinsatzpaar (Pos.-Nr. 1) bereitgelegt. Achtung Preßwerkzeug niemals ohne Preßeinsätze verwenden! Anschließend werden die Preßeinsätze nacheinander seitlich in den Preßkopf (Pos.-Nr. 2) eingeschoben bis sie mittig einrasten.
  • Page 8 Bedienungsanleitung HK120/25 Seite 8 _____________________________________________________________________________ Das Werkzeug ist mit einem Doppelkolben ausgestattet, der einen schnellen Vorschub und einen lansamen Arbeitshub aufweist. Im Niederdruckbereich wird beim Öffnen des Pumpen- hebels (Pos.-Nr. 3) der schnelle Vorschub realisiert, beim Schließen ein langsamer. Im Hochdruckbereich wird nur beim Schließen ein Kolbenvorschub bewirkt.

  • Page 9: Erläuterung Des Anwendungsbereiches

    Bedienungsanleitung HK120/25 Seite 9 _____________________________________________________________________________ 5.2. Erläuterung des Anwendungsbereiches Unser hydraulisches Preßwerkzeug verfügt über eine große Anzahl verschiedener Preßeinsätze (Pos.-Nr. 1) zum Verpressen von Cu- und Al-Verbindungsmaterial. Tabelle 2 (siehe Bild 2) Preßbereich Preßeinsätze Kennzeichnung Oberfläche des mm² außen Preßprofil Preßeinsatzes 16-400 RKS und VB...
  • Page 10 Bedienungsanleitung HK120/25 Seite 10 _____________________________________________________________________________ Tabelle 2 (Fortsetzung) Preßbereich Preßeinsätze Kennzeichnung Oberfläche des mm² außen Preßprofil Preßeinsatzes 10-150 RKS und VB isoliert, IS, QS gelb chromatiert Stift-KS isoliert 2x50-2x95 Doppel-Preß-RKS DP, QS gelb chromatiert 25-240 AEH DIN 46228 AE, QS gelb chromatiert 25-240 AEH für verdichtete...

  • Page 11: Verarbeitungshinweise

    Bedienungsanleitung HK120/25 Seite 11 _____________________________________________________________________________ 5.3. Verarbeitungshinweise Bei weiteren über die in Tabelle 2 angeführten Anwendungsfällen hinaus ist zwingend Rücksprache mit dem Werk zu halten. Trotz gleicher Kennzahl sind die Preßbreiten bei Cu- und Al-Preßkabelschuhen und Verbindern unterschiedlich. Zur Kennzeichnung sind die Einsätze neben der Aufschrift noch farblich unterschiedlich ausgeführt.

  • Page 12: Aufbewahrung Und Transport Des Preßgerätes

    Bedienungsanleitung HK120/25 Seite 12 _____________________________________________________________________________ 5.5 Aufbewahrung und Transport des Preßgerätes Um das Preßgerät vor Beschädigungen zu schützen, muß das Preßgerät nach Gebrauch und nachdem es gesäubert worden ist, in den Transportkoffer gelegt werden, der dann anschließend sicher zu verschließen ist. In diesem Koffer finden zusätzlich Preßeinsätze und die Bedienungssanleitung platz.

  • Page 13: Außerbetriebnahme/Entsorgung

    Bedienungsanleitung HK120/25 Seite 13 _____________________________________________________________________________ 7. Außerbetriebnahme/Entsorgung Auch bei qualitativ hochwertigen Geräten ist irgendwann der Zeitpunkt gekommen, an dem die Entsorgungsfrage gestellt werden muß. Die Entsorgung der einzelnen Komponenten des Aggregates muß getrennt erfolgen. Dabei muß zuerst das Öl abgelassen werden und an speziellen Abnahmestellen entsorgt werden. Achtung Hydrauliköle stellen eine Gefahr für das Grundwasser dar.

  • Page 14: Technische Daten

    Bedienungsanleitung HK120/25 Seite 14 _____________________________________________________________________________ 8. Technische Daten Preßkopf im drucklosen Zustand 360° drehbar Gewicht des Gerätes: 5,4 kg Preßkraft: ca. 120 kN Hydrauliköl: ca. 150 ml "AVIA HVI 15" Umgebungstemperatur: -20°C bis +40°C Maße: Kolbenhub: 25 mm Länge des Gerätes: 510 mm Anmerkung Diese Bedienungsanleitung können Sie jederzeit kostenlos unter der Bestellnummer...
  • Page 15 Instruction Manual for the hand-hydraulic crimping unit Type HK120/25, Serial-No........Index Introduction Labels Warranty Description of the hand-hydraulic crimping unit Remarks in respect of the determined use 5.1. Operation of the units 5.2. Explanation of the application range 5.3. Mounting instructions 5.4.
  • Page 16 Instruction Manual HK120/25 page 16 _____________________________________________________________________________ Symbols Safety Warnings Please do not disregard to avid injuries and environmental damage Application Warnings Please do not disregard to avoid damaging the tool. 1. Introduction Before starting to use the tool please read the instruction manual carefully.
  • Page 17 Instruction Manual HK120/25 page 17 _____________________________________________________________________________ 2. Labels On the labels fixed on the housing of the tool you’ll find the type specification name of the manufacturer and/or the company logo. On the cylinder you find the Serial number. 3. Warranty If correct operation is guaranteed our warranty is 12 months from the time of delivery.
  • Page 18 Instruction Manual HK120/25 page 18 _____________________________________________________________________________ 4. Description of the hand-hydraulic crimping unit The hand-hydraulic crimping unit type HK120/25 is a hand held tool and consists of the following components: Table 1 (see picture 1) Pos.- Description Function Reference Dies interchangeable crimping dies with multiple pp 19, 21, crimping geometry’s...
  • Page 19 Instruction Manual HK120/25 page 19 _____________________________________________________________________________ 5. Remarks in respect of the determined use 5.1. Operation of the unit First you have to select the right dies (Pos.-No 1) for the intended application. Attention Don’t use the tool without dies. Afterwards the dies will be inserted consecutively into the crimping head (Pos.-No.
  • Page 20 Instruction Manual HK120/25 page 20 _____________________________________________________________________________ The tool is equipped with a double piston pump which is characterised by a fast approach towards the connecting material and a slow working stroke. In the low pressure mode the fast approach is realised while opening the pump lever (Pos.-No. 3) and the slow by closing it.
  • Page 21 Instruction Manual HK120/25 page 21 _____________________________________________________________________________ 5.2. Explanation of the application range Our hydraulic crimping tool has a large number of various dies (Pos.-No. 1) available to crimp primarily copper and aluminium but also other connecting material. Table 2 (see Picture 2, page 2) Crimping range Crimping dies Marking...
  • Page 22 Instruction Manual HK120/25 page 22 _____________________________________________________________________________ Continuing Table 2 (see Picture 2, page 2) Crimping range Crimping dies Marking Surface of the mm² outside Profile dies 10-150 pre-insulated tub. CL IS, QS „QS“ chrome plated and connectors 2x50-2x95 double compression CL DP, QS „QS“...
  • Page 23 Instruction Manual HK120/25 page 23 _____________________________________________________________________________ 5.3. Mounting instructions If other applications that exceeds those mentioned in table 2 must be performed with this tool it is necessary to contact the manufacturer. Despite the same code numbers the compression width for copper and aluminium cable lugs and connectors is different.
  • Page 24 Instruction Manual HK120/25 page 24 _____________________________________________________________________________ 5.6. Reference as to which spare parts can be exchanged by the customer Within the determined use of the tool only the dies (Pos.-No. 1) are permitted to be changed by the customer. 6. Troubleshooting a.) The dies (Pos.-No.
  • Page 25 Instruction Manual HK120/25 page 25 _____________________________________________________________________________ 7. Putting out of operation/waste disposal After intensive use even a high-quality tool has to be put of operation. The disposal of the various components of the tool have to be treated separately. Doing that the first step is to dispose of the oil at special delivery points.
  • Page 26 Instruction Manual HK120/25 page 26 _____________________________________________________________________________ 8. Technical Data Crimping head can be turned 360° in a pressure-free state. Weight of the complete tool: 5,4 kg Crimping force: approx. 120 kN Hydraulic oil: ca. 150 ml "AVIA HVI 15" Environment temperature: -20°C to +40°C Dimensions: Piston stroke:...
