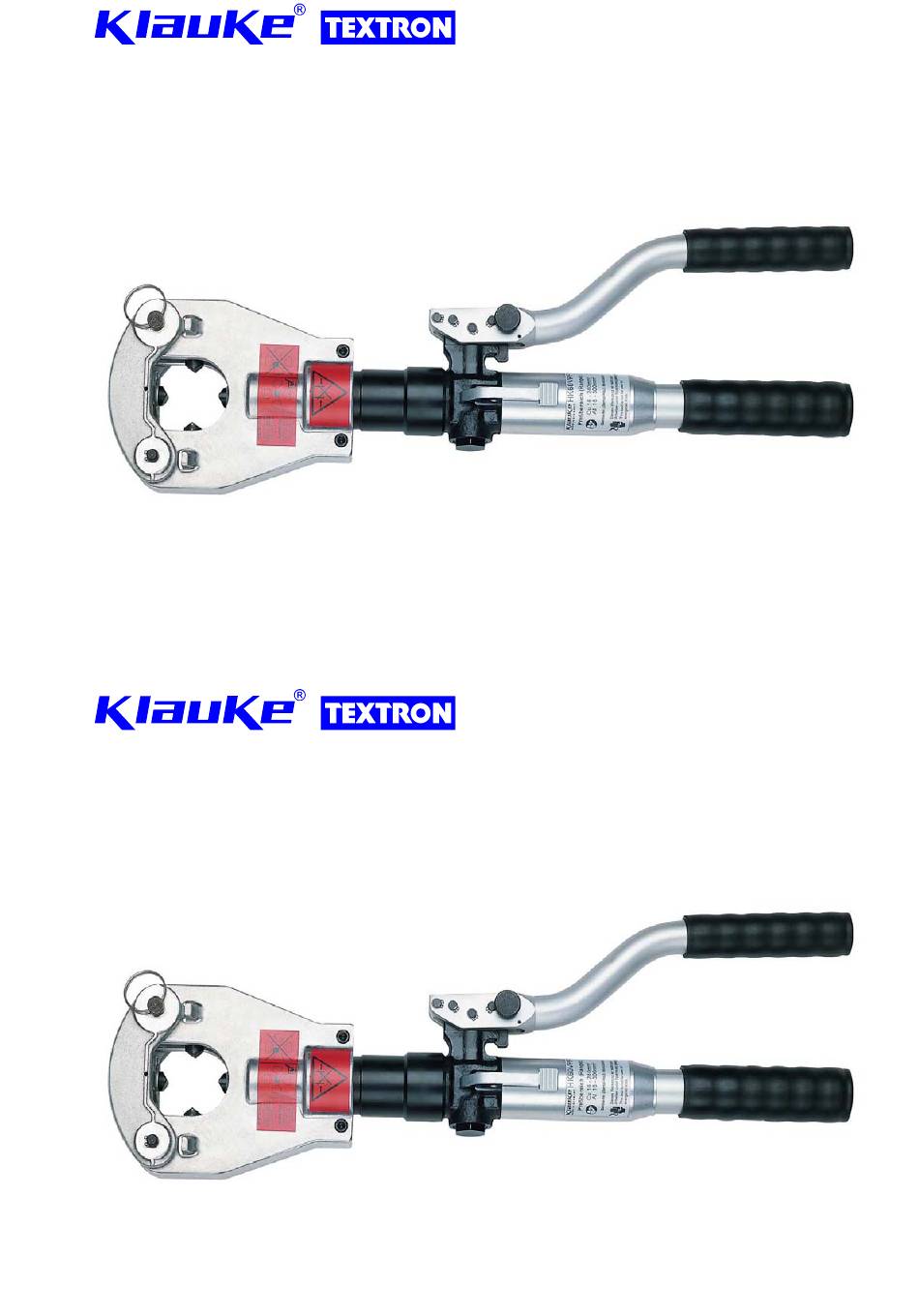

Auf dem Knapp 46
D-42855 Remscheid
_______________________________________________________________________________

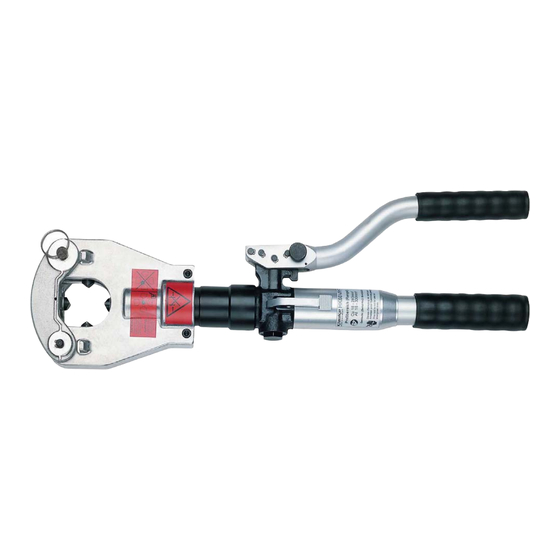

Bedienungsanleitung
Instruction Manual
HK60 VPFT
JCS
HE.7928_F 3/99
Auf dem Knapp 46
D-42855 Remscheid
_______________________________________________________________________________
Bedienungsanleitung
Instruction Manual
HK60 VPFT
JCS
HE.7928_F 3/99
Tel.: ++49 (0)2191/907-0
Fax: ++49 (0)2191/907-141
HE7928_F.doc
Seiten/pages: 25
Tel.: ++49 (0)2191/907-0
Fax: ++49 (0)2191/907-141
HE7928_F.doc
Seiten/pages: 25

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Klauke HK60 VPFT and is the answer not in the manual?

Questions and answers

Related Manuals for Textron Klauke HK60 VPFT

Summary of Contents for Textron Klauke HK60 VPFT

  • Page 1 Auf dem Knapp 46 Tel.: ++49 (0)2191/907-0 D-42855 Remscheid Fax: ++49 (0)2191/907-141 _______________________________________________________________________________ Bedienungsanleitung Instruction Manual HK60 VPFT HE7928_F.doc HE.7928_F 3/99 Seiten/pages: 25 Auf dem Knapp 46 Tel.: ++49 (0)2191/907-0 D-42855 Remscheid Fax: ++49 (0)2191/907-141 _______________________________________________________________________________ Bedienungsanleitung Instruction Manual HK60 VPFT HE7928_F.doc HE.7928_F 3/99 Seiten/pages: 25...
  • Page 2 Bedienungsanleitung HK60 VPFT Seite 2 _______________________________________________________________________________ Bild/Picture 1 Bild/Picture 2 Preßkraft richtig Preßkraft zu hoch Preßkraft zu niedrig Bedienungsanleitung HK60 VPFT Seite 2 ___________________________________________________________________________ Bild/Picture 1 Bild/Picture 2 Preßkraft richtig Preßkraft zu hoch Preßkraft zu niedrig...

  • Page 3: Table Of Contents

    Bedienungsanleitung HK60 VPFT Seite 3 _______________________________________________________________________________ Bedienungsanleitung für das handhydraulische Preßwerkzeug Typ HK60 VPFT, Seriennummer 146816WH01ff.. Inhaltsangabe Einleitung Aufschriften Gewährleistung Beschreibung des handhydraulischen Preßwerkzeuges Hinweise zum bestimmungsgemäßen Gebrauch 5.1. Bedienung des Werkzeuges 5.2. Erläuterung des Anwendungsbereiches 5.3. Verarbeitungshinweise 5.4. Wartungshinweise 5.5.

  • Page 4: Einleitung

    Bedienungsanleitung HK60 VPFT Seite 4 _______________________________________________________________________________ Symbole Sicherheitstechnische Hinweise Bitte unbedingt beachten, um Personen- und Umweltschäden zu vermeiden. Anwendungstechnische Hinweise Bitte unbedingt beachten, um Schäden am Werkzeug zu vermeiden. 1. Einleitung Vor Inbetriebnahme Ihres Preßwerkzeuges lesen Sie sich die Bedienungsanleitung sorgfältig durch. Benutzen Sie dieses Werkzeug ausschließlich für den bestimmungsgemäßen Gebrauch.

  • Page 5: Aufschriften

    Bedienungsanleitung HK60 VPFT Seite 5 _______________________________________________________________________________ 2. Aufschriften Auf dem Pumpkörper finden Sie einen Aufkleber mit der Typbezeichnung, der Herstellerangabe und technischen Daten. Die Seriennummer befindet sich auf den Hydraulikzylinder. 3. Gewährleistung Die Gewährleistung bei sachgemäßer Bedienung des Werkzeuges beträgt 12 Monate ab Lieferdatum.

  • Page 6: Beschreibung Des Handhydraulischen Preßwerkzeuges

    Bedienungsanleitung HK60 VPFT Seite 6 _______________________________________________________________________________ 4. Beschreibung des handhydraulischen Preßwerkzeuges Das hydraulische Preßwerkzeug mit unserer Typbezeichnung HK60 VPFT ist ein handbetätigtes Werkzeug und besteht aus folgenden Komponenten: Tabelle 1 (siehe Seite 2) Pos.-Nr. Bezeichnung Funktion s. Seite Preßdorne 3 bewegliche und ein stationärer Preßdorn 7, 8 Preßkopf Vierdornpreßkopf, geschlossen...

  • Page 7: Hinweise Zum Bestimmungsgemäßen Gebrauch

    Bedienungsanleitung HK60 VPFT Seite 7 _______________________________________________________________________________ 5. Hinweise zum bestimmungsgemäßen Gebrauch 5.1. Bedienung des Werkzeuges Um den Preßvorgang einleiten zu können muß die Transportsicherung (Pos.-Nr. 6) durch Drücken des Pumphebels (Pos.-Nr. 3) in Richtung des Griffs (Pos.-Nr. 5) und Drehen des Knopfes (Pos.-Nr.

  • Page 8: Erläuterung Des Anwendungsbereiches

    Bedienungsanleitung HK60 VPFT Seite 8 _______________________________________________________________________________ Eine Pressung ist abgeschlossen, wenn die erforderliche Preßkraft erreicht ist. Dieses wird durch ein spürbares Nachlassen der Handkraft angezeigt. Anschließend fahren die Preßdorne automatisch in Ihre Ausgangslage zurück. Im Fehlerfalle können durch Drücken des Rückstellhebels (Pos.-Nr. 4) die Preßeinsätze jederzeit manuell in die Ausgangsposition zurückgefahren werden.

  • Page 9: Verarbeitungshinweise

    Bedienungsanleitung HK60 VPFT Seite 9 _______________________________________________________________________________ Achtung Es dürfen nur die in Tabelle 2 angeführten Verbindungsmaterialien verpreßt werden. Sollten andere Verbindungsmaterialien verpreßt werden müssen, ist eine Rücksprache mit dem Werk zwingend erforderlich. Achtung Desweiteren dürfen keine unter Spannung stehenden Teile verpreßt werden. Vor Arbeitsbeginn ist zwingend ein spannungsfreier Zustand der zu verpressenden Verbindung sicherzustellen.

  • Page 10: Wartungshinweise

    Bedienungsanleitung HK60 VPFT Seite 10 _______________________________________________________________________________ 5.4. Wartungshinweise Das hydraulische Preßwerkzeug ist nach jedem Gebrauch zu reinigen und ein trockener Zustand vor Einlagerung sicherzustellen. Das Werkzeug ist im Prinzip wartungsfrei, lediglich die Bolzenverbindungen am Pumpen- und Rückstellhebel (Pos.-Nr. 4) sind leicht einzuölen. Wir empfehlen, das Werkzeug nach Ablauf eines Jahres zur Durchsicht ins Lieferwerk einzuschicken.

  • Page 11: Verhalten Bei Störungen Am Preßwerkzeug

    Bedienungsanleitung HK60 VPFT Seite 11 _______________________________________________________________________________ 6. Verhalten bei Störungen am Preßwerkzeug a.) Die Preßdorne (Pos.-Nr. 1) bleiben während des Pumpvorganges stehen, bzw. das Werkzeug löst bei Enddruck nicht aus. => Betätigen Sie den Pumphebel (Pos.-Nr. 3) bei gleichzeitiger Auslösung des Rückstellhebels (Pos.-Nr.

  • Page 12: Technische Daten

    Bedienungsanleitung HK60 VPFT Seite 12 _______________________________________________________________________________ 8. Technische Daten Preßkopf (Pos.-Nr. 2) im drucklosen Zustand 360° drehbar Gewicht des Gerätes: ca. 4,1 kg Antriebskraft: 55 kN Hydrauliköl: ca. 150 ml "AVIA HVI 15" Umgebungstemperatur: -20°C bis +40°C Anzahl der Hübe bis zur Auslösung: 17-30 Maße: Breite des Preßkopfes:...
  • Page 13 Instruction Manual for the hand-hydraulic crimping unit Type HK60 VPFT, Serial-No. 146816WH01ff.. Index Introduction Labels Warranty Description of the hand-hydraulic crimping unit Remarks in respect of the determined use 5.1. Operation of the units 5.2. Explanation of the application range 5.3.
  • Page 14 Instruction Manual HK60 VPFT page 14 _____________________________________________________________________________ Symbols Safety Warnings Please do not disregard to avid injuries and environmental damage Applicational Warnings Please do not disregard to avoid damaging the tool. 1. Introduction Before starting to use the tool please read the instruction manual carefully.
  • Page 15 Instruction Manual HK60 VPFT page 15 _____________________________________________________________________________ 2. Labels On the labels fixed on the housing of the tool you’ll find the type specification name of the manufacturer and/or the company logo. On the cylinder you find the Serial number. 3.
  • Page 16 Instruction Manual HK60 VPFT page 16 _____________________________________________________________________________ 4. Description of the hand-hydraulic crimping unit The hand-hydraulic crimping unit type HK60 VPFT is a hand held tool and consists of the following components: Table 1 (see picture 1) Pos.- Description Function See page Indenter 3 moving indenter and 1 stationary indenter...
  • Page 17 Instruction Manual HK60 VPFT page 17 _____________________________________________________________________________ 5. Remarks in respect of the determined use 5.1. Operation of the unit In order to start the crimping procedure the turn screw (Pos.-No. 6) must be turned 180° while the pump lever (Pos.-No. 3) is pushed towards the handle (Pos.-No. 5). Afterwards the crimping head must be opened by pulling out the locking pin (Pos.-No.
  • Page 18 Instruction Manual HK60 VPFT page 18 _____________________________________________________________________________ A crimping cycle is terminated when the maximum crimping force is reached. This is indicated by a significant decrease of the handle force. After the crimping cycle is completed the piston retracts automatically. In case of an error the retract lever (Pos.-No. 4) can be actuated manually to return the piston into its starting position.
  • Page 19 Instruction Manual HK60 VPFT page 19 _____________________________________________________________________________ Attention Do only crimp Klauke copper and Al conducting material or special connecting material mentioned in table 2. If different conducting materials have to be crimped, please contact the manufacturer. Attention Do not crimp on live cables or conductors Before starting to crimp please make sure that all parts involved in the crimping process are not connected to live circuits.
  • Page 20 Instruction Manual HK60 VPFT page 20 _____________________________________________________________________________ 5.4. Service and maintenance instruction The hydraulic crimping unit has to be cleaned and dried after use. The unit is basically maintenance-free, only the bolt joints have to be oiled regularly. We recommend to return the tool for annual service to our authorized service centers. In order to check the required crimping force of the tool use our measuring adapter (Part.-No.
  • Page 21 Instruction Manual HK60 VPFT page 21 _____________________________________________________________________________ 6. Troubleshooting a.) The indenters (Pos.-No. 1) came to a standstill during the crimping process respectively the crimping tool doesn’t reach the final operating pressure => Actuate the pump lever (Pos.-No. 3) and simultaneously push the retract lever (Pos.-No.
  • Page 22 Instruction Manual HK60 VPFT page 22 _____________________________________________________________________________ 8. Technical Data Crimping head (Pos.-No. 2) can be turned 360° in a pressure free state. Weight of the complete tool: approx. 4,1 kg Drive force: approx. 55 kN Hydraulic oil: approx. 150 ml "AVIA HVI 15" Environment temperature: -20°C to +40°C Number of strokes per crimp:...
  • Page 23 Auf dem Knapp 46 De Steegen 7 42855 Remscheid 5321 JZ Hedel (Niederlande) Tel.: ++49 (0)2191/907-168 Tel.: ++31-73-5997599 Fax: ++49 (0)2191/907-242 Fax: ++31-73-5997590 e-mail: service@klauke.textron.com E-Mail: hke@csi.com FRANKREICH: KLAUKE FRANCE ÖSTERREICH: KLAUKE Handelsgesellschaft mbH Mr. Weiten Mr. Hruschka 16, Rue Saint-Louis Kaiser-Franz-Josef-Str.
  • Page 24 Service HK60 VPFT Seite/page 24 __________________________________________________________________________________________________________________ SLOWENIEN: Isaria d. o.o. RUSSLAND: Uni Mark Pro Mrs. Zorz Mr. Alexander Naichouller Proizvdnja in trgovina 119147 Moscow Cece 2a Aarksistskaya 4 (Russland) 1420 Trovlje (Slowenien) Tel.: 007-095-7480907 Tel.: ++386-356-31800 Fax: 007-095-7480909 Fax: ++386-356-3180 E-Mail: mark@unit.ru SCHWEDEN:...
  • Page 25 Service HK60 VPFT Seite/page 25 __________________________________________________________________________________________________________________ ISRAEL: Shay A.U., Ltd. Geplante (planned) Service-Center in 2003: Mr. Shay LIBANON: Georges Khoury & Co Ind. Zone Kiriat Arieh Mr. Alec Kouladjian Embar Street 23/25 p.o. box 11-8251 Bauchrieh P.O. BOX 10049 Beirut-Lebanon (Libanon) 49222 Petach Tikva (Israel) Tel.: 00961-1-873872 Tel.: ++972-3-9233601...
