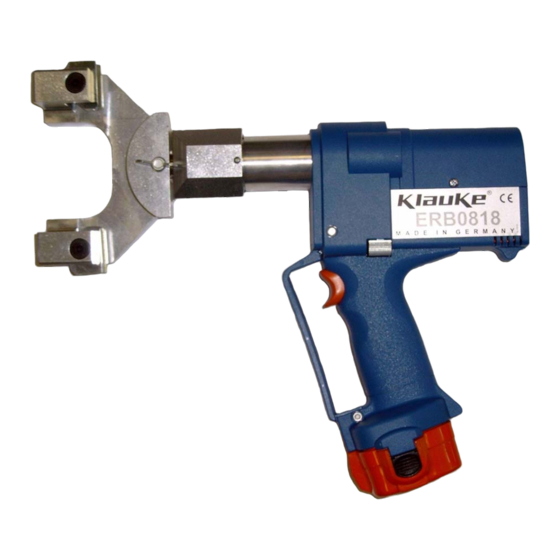

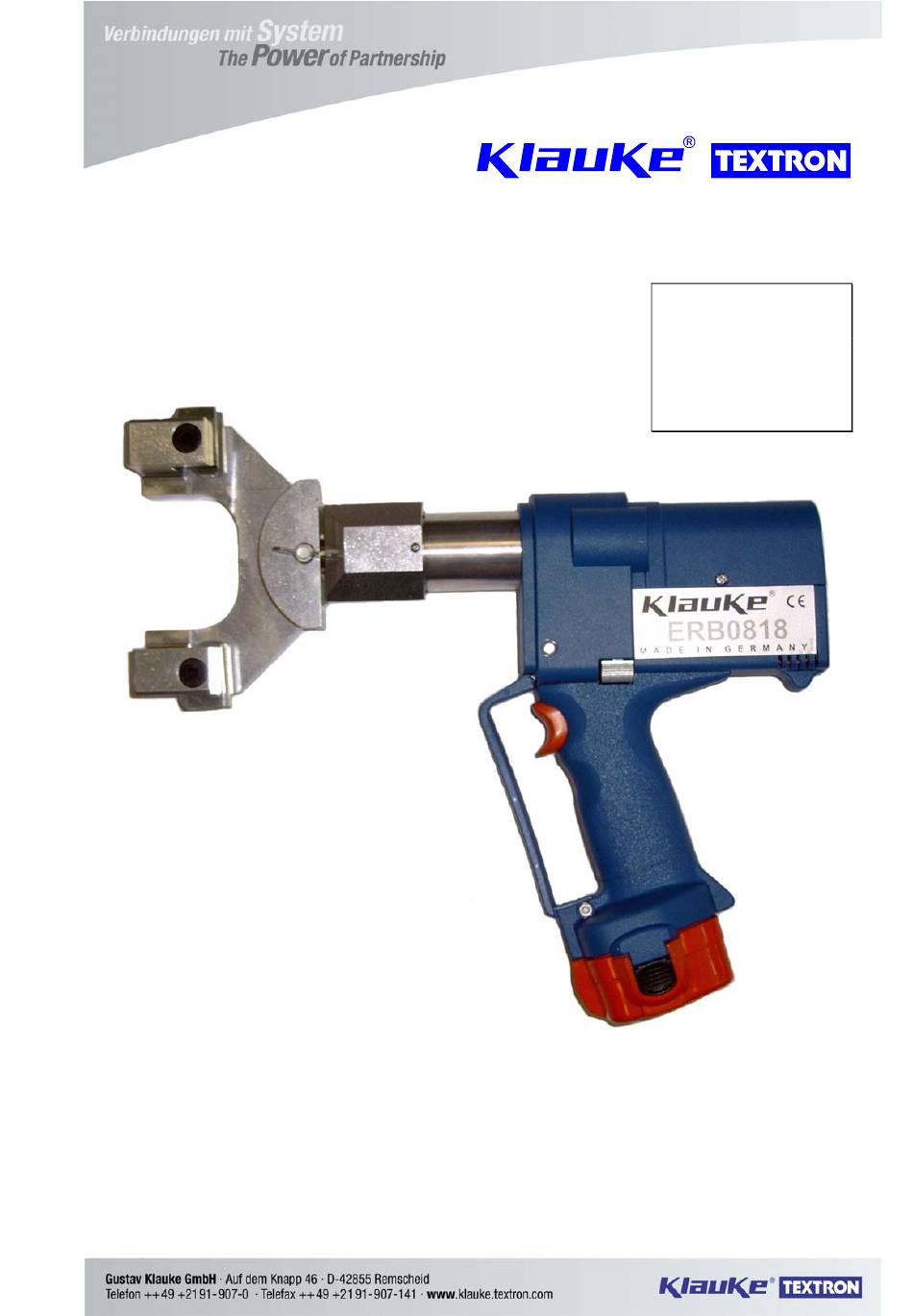

- Page 1 Bedienungsanleitung Instruction Manual ERB 0818 Serialnummer h:\doku\bed_cbwee\he10047_b.doc HE.10047_B 9/03 Anz. der Seiten: 19...
- Page 2 Bedienungsanleitung ERB 0818 Seite 2 _____________________________________________________________________________ Bild/Picture 1 Bild/Picture 2 Bild/Picture 3 Bild/Picture 4...
-
Page 3: Table Of Contents
Bedienungsanleitung ERB 0818 Seite 3 _____________________________________________________________________________ Bedienungsanleitung für das elektro-hydraulisches Rohrbiegegerät Typ ERB 0818, Seriennummer ....... Inhaltsangabe Einleitung Aufschriften Gewährleistung Beschreibung des elektro-hydraulischen Rohrbiegegerätes 4.1. Beschreibung der Komponenten 4.2. Kurzbeschreibung der wesentlichen Leistungsmerkmale des Gerätes 4.3. Beschreibung der Leuchtdiodenanzeige Hinweise zum bestimmungsgemäßen Gebrauch 5.1. -
Page 4: Aufschriften
Bedienungsanleitung ERB 0818 Seite 4 _____________________________________________________________________________ 2. Aufschriften Auf dem an dem Gehäuse angebrachten Typenschild finden Sie Typbezeichnung, Herkunfts-angabe und den Firmennamen. Auf der gegenüberliegenden Seite des Gehäuses befindet sich ein Aufkleber mit technischen Daten. Die Seriennummer befindet sich auf dem Hydraulik-zylinder zwischen dem Gehäuse und dem Biegekopf. -
Page 5: Beschreibung Der Leuchtdiodenanzeige
Bedienungsanleitung ERB 0818 Seite 5 _____________________________________________________________________________ 4.3. Beschreibung der Leuchtdiodenanzeige Die Leuchtdiode (Pos.-Nr. 6) dient in Verbindung mit der Steuerungselektronik zur Information über den Zustand des Akkus (Pos.-Nr. 7) und des Werkzeuges. Im einzelnen leuchtet die Diode in folgenden Fällen: Signal Dauer Zeitpunkt... -
Page 6: Erläuterung Des Anwendungsbereiches
Bedienungsanleitung ERB 0818 Seite 6 _____________________________________________________________________________ Achtung Vor Eingriff in den Biegekopf unbedingt Akku gegen unbeabsichtigtes Betätigen aus dem Gerät entfernen. 5.2. Erläuterung des Anwendungsbereiches Unser elektro-hydraulisches Rohrbiegegerät vom Typ ERB 0818 kann nahtlos gezogene Rohre aus unterschiedlichen Materialien (z.B. Edelstahl, Kupfer, Kunststoff, etc.) unter Verwendung von Biegeschuhen für 8, 10, 12, 13, 15 und 18 mm Außendurchmesser biegen. - Page 7 Bedienungsanleitung ERB 0818 Seite 7 _____________________________________________________________________________ Achtung Geräteversiegelung nicht beschädigen! Bei Beschädigung der Geräteversiegelung erlischt der Garantieanspruch. 5.4. Hinweis zur Verwendung des Akkus und des Ladegerätes Das Ladegerät ist für 230 V/50-60 Hz ausgelegt. Neue Akkus müssen vor dem erstmaligen Gebrauch geladen werden.
-
Page 8: Aufbewahrung Und Transport Des Rohrbiegegerätes
Bedienungsanleitung ERB 0818 Seite 8 _____________________________________________________________________________ Achtung Stecken Sie den Akku nicht in Ihre Hosentasche oder in Ihre Werkzeugkiste, wenn sich in ihnen leitfähige Teile befinden, wie z.B. Münzen, Schlüssel, Werkzeuge oder andere metallische Teile. Ziehen Sie den Stecker des Ladegerätes nach dem Laden aus der Steckdose heraus. Nehmen Sie das Ladegerät nicht auseinander. -
Page 9: Technische Daten
Bedienungsanleitung ERB 0818 Seite 9 _____________________________________________________________________________ Wir empfehlen wegen möglicher Umweltverschmutzung die Entsorgung durch zugelassene Fachunternehmen vornehmen zu lassen. Eine kostenfreie Rücknahme des Altgerätes durch den Hersteller kann nicht zugesagt werden. 8. Technische Daten Gesamtgewicht mit Akku: ca. 4,0 kg (inklusive Akku) Rohrbiegekraft: 30 kN größter biegbarer Rohr∅:... - Page 10 Instruction Manual ERB 0818 page 10 _____________________________________________________________________________ Instruction Manual for the electric-hydraulic bending unit Type ERB 0818, Serial-No........ Index Introduction Labels Warranty Description of the electric-hydraulic bending unit 4.1. Description of the components 4.2. Brief description of the important features of the unit 4.3.
- Page 11 Instruction Manual ERB 0818 page 11 _____________________________________________________________________________ 2. Labels On the labels fixed on the housing of the tool you’ll find the type specification, name of the manufacturer and the company logo. On the opposite side of the housing you’ll find a label with technical data.
- Page 12 Instruction Manual ERB 0818 page 12 _____________________________________________________________________________ 4.3. Description of the light diode display This tool is equipped with a special circuit board incorporating several important features to inform the user about the current status of the unit. The diode (Pos.-No. 6) signals in the following cases: Signal Duration...
- Page 13 Instruction Manual ERB 0818 page 13 _____________________________________________________________________________ Attention Before approaching the bending head with your hands and fingers remove battery to avoid unintended operation. 5.2. Explanation of the application range Our electric-hydraulic bending tool type ERB 0818 can bend seemless drawn tubes from various materials (e.g.
- Page 14 Instruction Manual ERB 0818 page 14 _____________________________________________________________________________ Attention Do not damage the seals of the tool. If the seals are damaged the warranty is invalidated. 5.4. Remarks on the use of the battery cartridge and charging unit. The charging unit is run with a nominal voltage of 230 V and a frequency of 50-60 Hz. New batteries must be charged prior to use.
- Page 15 Instruction Manual ERB 0818 page 15 _____________________________________________________________________________ Attention Do not place the battery in your pocket or in your toolbox if there are any conductive materials in it such as coins, keys, tools or other metallic parts. Pull the plug of the charging unit after charging. Do not disassemble the charging unit or battery.
- Page 16 Instruction Manual ERB 0818 page 16 _____________________________________________________________________________ 8. Technical Data The bending head turns 360° smoothly. Weight of the complete tool: approx. 4,0 kg Bending force: approx. 30 kN Maximum tube diameter: 18 x 2 mm Maximum bending angle: 90° Driving motor: direct-current permanent field motor Motor voltage:...
- Page 17 42855 Remscheid SPANIEN/ ANDORRA: Gave Electro S.A. Tel.: ++49 (0)2191/907-168 Mr. Fernando Carvalho Fax: ++49 (0)2191/907-242 Paratge Coll-Blanc, S/N e-mail: service@klauke.textron.com Aptdo. 12 08430 La Roca del Valles, FRANKREICH: KLAUKE FRANCE Barcelona (Spanien) M. Weiten Tel.: ++34-93-8422212 16, Rue Saint-Louis Fax: ++34-93-8422227 Z.I.
- Page 18 Service ERB 0818 Seite/page 18 ______________________________________________________________________________ UNGARN Trend Elektro SÜDARFIKA Eberhardt Martin CC Mr. Istvan Imrik Mr. Roger Martin H-1117 Budapest 55 Evelyn Street Dombovari ut 5-7 (Ungarn) Newland Johannesburg Tel.: 0036-1-464-3118 Post point Delarey 2114 Fax: 0036-1-464-3119 Tel.: 0027-11-6732043 E-Mail: trendelektro@freemail.hu Fax: 0027-11-6732036...
- Page 19 Auf dem Knapp 46 D-42855 Remscheid ___________________________________________________________________________ Handgeführtes Elektrowerkzeug Typ ERB 0818, (D) CE `03 - Konformitätserklärung. Wir erklären in alleiniger Verantwortlichkeit, daß dieses Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: DIN EN 292 Teil 1 und 2, EN 294, EN 349, EN 60204-1, EN 28662-1, EN 50081-1, EN 50082-2, EN 60529 gemäß...
