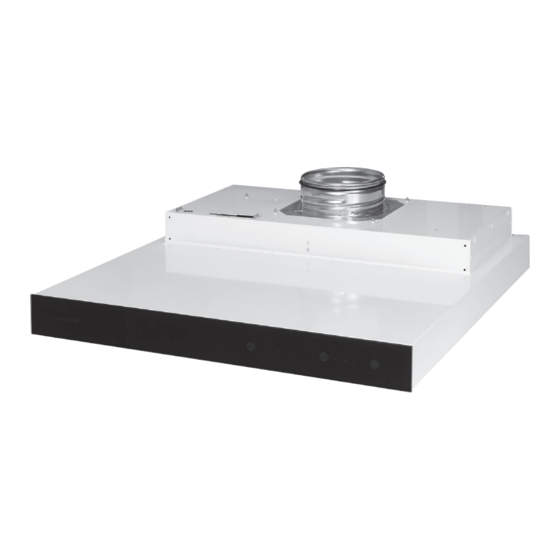

Swegon CASA Samba Installation Instruction

Swegon CASA
Asennusohje | Installationsanvisning | Installasjonsveiledning | Installation instruction

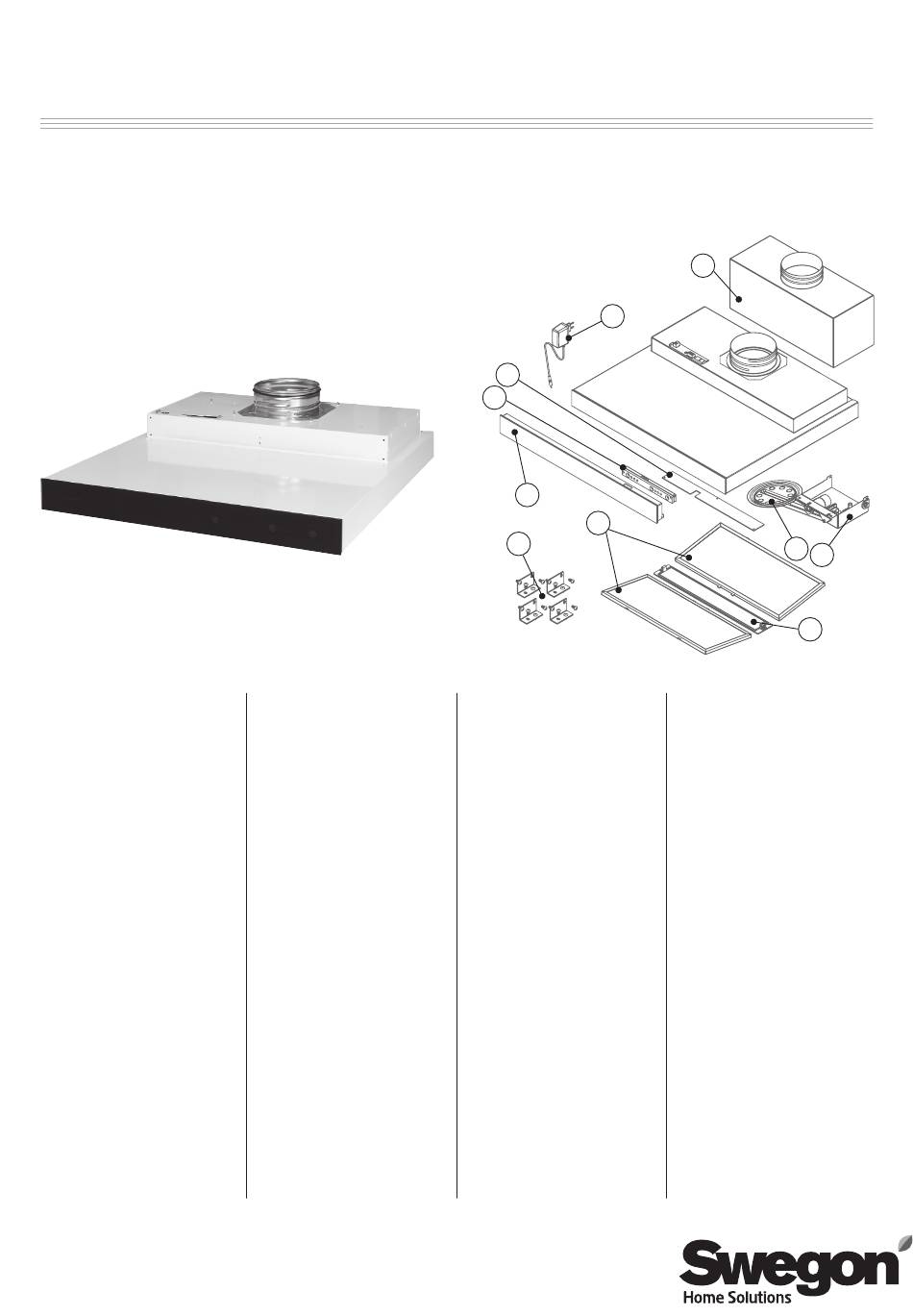

Osaluettelo
1. LED-paneeli
2. Kosketuspaneelin elektroniikka
3. Etupaneeli
4. Rasvasuodatin
5. LED-suojalasi
6. Sulkuläppä varrella
7. Sähkölaatikko
8. Asennustarvikkeet
9. Äänenvaimenninlaatikko
(SambaCentral)
10. Teholähde: 24 V, 12 W, 0,5 A
(johto 1,5 m)
Varaosat
• Rasvasuodatin (1 kpl): 610002
• LED-valon suoja: 613523
• LED-paneeli: 603086
Liitäntätehot
• Teholähde: 24 V, 12 W, 0,5 A
• Valaisinteho: 8 W
• Kokonaisteho: 12 W
Samba_a-m/220818
Samba
®
Komponentförteckning
1. LED-panel
2. Elektronik för pekpanel
3. Frontpanel
4. Fettfilter
5. Skyddsglas för LED-belysning
6. Avstängningsspjäll med arm
7. Apparatlåda
8. Monteringsdetaljer
9. Ljuddämparlåda
(Samba Central)
10. Effektkälla: 24 V, 12 W, 0,5 A
(kabel 1,5 m)
Reservdelar
• Fettfilter (1 st.): 610002
• Skydd för LED-belysningen:
613523
• LED-panel: 603086
Anslutningseffekter
• Effektkälla: 24 V, 12 W, 0,5 A
• Belysningseffekt: 8 W
• Totaleffekt: 12 W
10
1
2
3
4
8
Komponentliste
1. LED-panel
2. Elektronikk for pekeskjerm
3. Frontpanel
4. Fettfilter
5. Beskyttelsesglass for
LED-belysning
6. Avstengningsspjeld med arm
7. Apparatboks
8. Monteringsdetaljer
9. Lyddemperboks
(SambaCentral)
10. Effektkilde: 24 V, 12 W, 0,5 A
(kabel 1,5 m)
Reservedeler
• Fettfilter (1 stk.): 610002
• Beskyttelse for LED-belysning:
613523
• LED-panel: 603086
Tilkoblingseffekter
• Effektkilde: 24 V, 12 W, 0,5 A
• Belysningseffekt: 8 W
• Totaleffekt: 12 W
9
6 7
5

List of components

1. LED panel
2. Electronics for touch panel
3. Front panel
4. Grease filter
5. Protective glass for LED lighting
6. Shut-off damper with arm
7. Control box
8. Assembly parts
9. Sound attenuator box
(SambaCentral)
10. Power source: 24 V, 12 W,
0.5 A
(cable 1,5 m)
Spare parts
• Grease filter (1 filter): 610002
• Protection for LED lighting:
613523
• LED panel: 603086
Connection outputs
• Power source: 24 V, 12 W, 0.5 A
• Lighting output: 8 W
• Total output: 12 W
