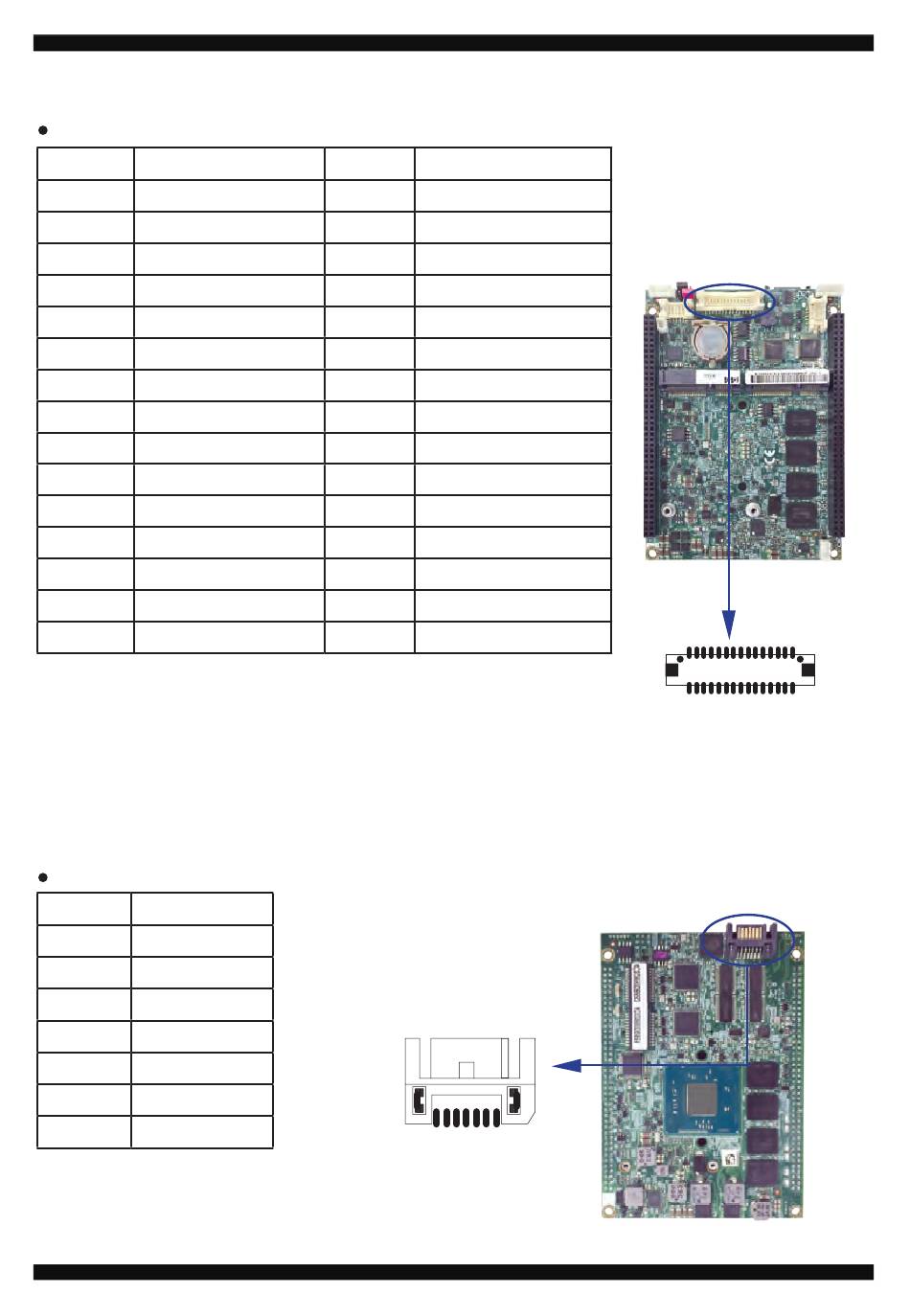

3-9 LVDS Connector
LVDS1: LVDS interface (2x15 pin 1.25mm wafer)
PIN NO.
Description
1
PWM dimming
3
+LCD(5V or 3.3V)
5
Channel-1-DATA3+
7
Channel-1-DATA3-
9
Channel-0-DATA2+
11
Channel-0-DATA2-
13
GND
15
Channel-0-DATA1+
17
Channel-0-DATA1-
19
GND
21
+LCD(5V or 3.3V)
23
Channel-1-DATA2+
25
Channel-1-DATA2-
27
Channel-1-DATA1+
29
Channel-1-DATA1-
Note: 1. LVDS interface support 18/24bits two channel.
2. JVL1: LVDS panel +5V/+3.3V (default) Voltage select.
3. LVDS1 PIN 1 for panel backlight dimming control.
4. Pin 1 back light dimming control.
Provided 200Hz / 275Hz / 380 Hz/ 20KHz / 25KHz /100Hz
and adjust PWM duty cycle by software program.
3-10 SATA Interface
SATA1: SATA port 1x7pin Connector
PIN NO.
Description
1
GND
2
TX+
3
TX-
4
GND
5
RX-
6
RX+
7
GND
Note: 1. SATA1 support SATA 2.0 spec update 3Gb/sec .
2. CPO1 provide SATA HDD power +12V, GND, +5V
3. if SATA device use on SATA1, the MPCE2 should
not use mSATA interface.
PIN NO.
Description
2
+5V
4
+LCD(5V or 3.3V)
6
Channel-0-DATA3+
8
Channel-0-DATA3-
10
Channel-0-CLK+
12
Channel-0-CLK-
14
GND
16
Channel-0-DATA0+
18
Channel-0-DATA0-
20
GND
22
+LCD(5V or 3.3V)
24
Channel-1-CLK+
26
Channel-1-CLK-
28
Channel-1-DATA0+
30
Channel-1-DATA0-
SATA1
32
pin1
LVDS1
