Indexa DVT50 SET Operating Instructions Manual page 3

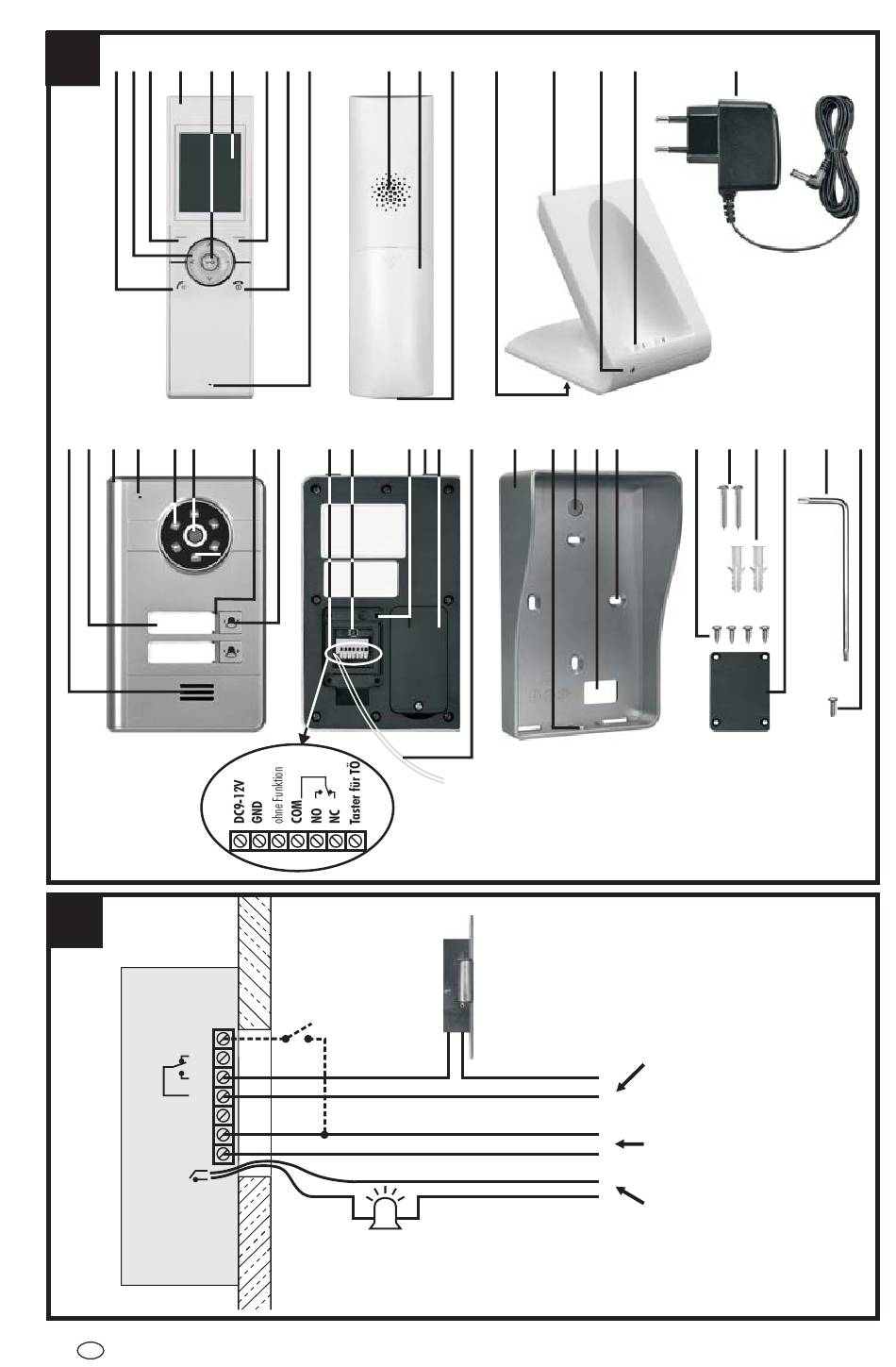

D A
1 2 3 4 5 6
18 19 20 21 22 23
D B
DVT50T
Taster für TÖ
NC
NO
COM
ohne Funktion
GND
DC9-12V
Adern für
Signalgeber-
Anschluss
Fils de raccordement de
l'émetteur de signal
Wires for signal generator
connection
3 - D
7 8 9 10 11 12
24 25 26 27 28 29 30 31
optionaler Taster
zum Türöffnen
Bouton-poussoir en option
permettant d'ouvrir la porte
Optional button to open the door
optionaler externer Signalgeber (max.
Belastbarkeit des Relais: 15 V AC/DC, max. 1 A)
Émetteur de signal externe en option
Optional external signal generator
13 14 15 16
32 33 34 35 36
handelsüblicher
Türöffner mit eigener
Spannungsversorgung
Système d'ouverture de porte
disposant de sa propre
alimentation électrique
Standard door release with
separate power supply
_
+
_
+
_
+
17
37 38 39 40 41 42
Spannungsversorgung für
optionalen Türöffner
(max. 15 V AC/DC, max. 1 A)
Alimentation électrique pour système
d'ouverture de porte optionnel
Power supply for optional door release
Spannungsversorgung für DVT50K
12 V DC, 200 mA
Alimentation électrique pour système
d'ouverture de porte
Power supply for DVT50K
Spannungsversorgung für externen
Signalgeber (Gong / Blitzlicht ...)
Alimentation électrique pour émetteur de signal
externe (carillon / flash...)
Power supply for external signal generator
(bell/flashing light ...)
2019/03/25
