Posicionamento
O aquecedor deve ser colocado na horizontal ou na vertical, com espaço
suficiente para as ligações das tubagens e cablagens. Este deve ser
firmemente aparafusado a uma base sólida ou a uma parede.

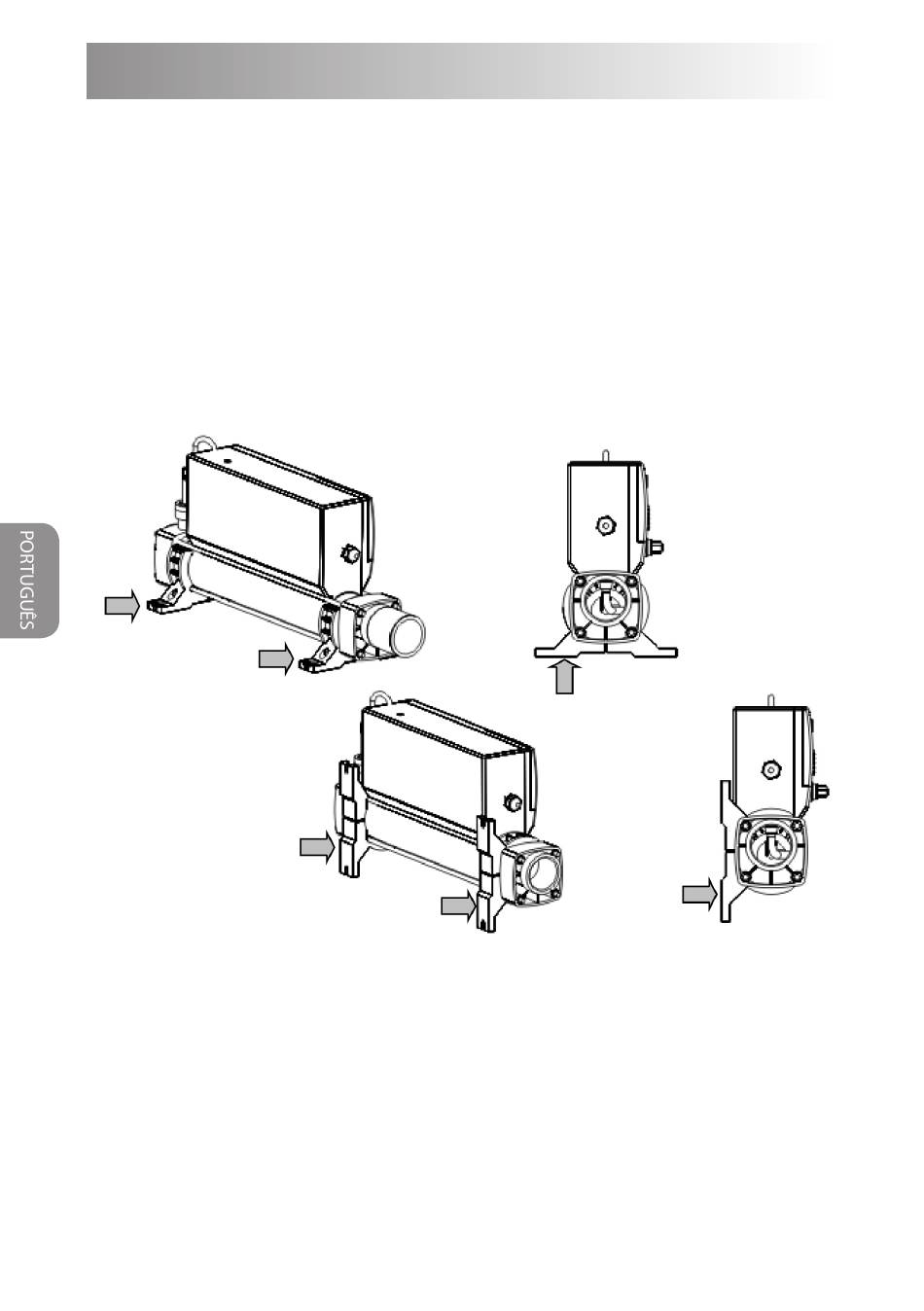

NOTA: Consultar a figura 2 para informações sobre a disposição da
base para montagem na parede ou no chão.
Posição da base ajustada para montagem de parede
Posição da base
ajustada de fábrica
Para reposicionar a
base para a opção
de montagem de
parede, desapertar os
parafusos e montar
na posição vertical,
O aquecedor deve ser instalado num ponto baixo do sistema de filtragem.
Deve ser posicionado a jusante do filtro (após) mas a montante (antes) de
qualquer unidade de tratamento ou doseamento de água. (consultar fig.3)
NOTA: Se o sentido de fluxo for invertido (conforme explicado
adiante) o aquecedor DEVE permanecer localizado após o filtro.
50
Posição da base para montagem de chão
www.elecro.co.uk
Fig 2.
