Elecro Engineering EVOLUTION Installation & Operating Manual page 31

taille supérieure, ceci n'affectera pas votre garantie si cette opération est
effectuée par un électri-cien qualifié.
Section câble d'alimentation: elles doivent être calculées à 5-amp / mm²
pour une distance de moins de 20 mètres (ces sections sont indicatives
et doit être vérifiée et adaptée si besoin est, pour les câbles de plus de 20
mètres).
Fig 5.
Puissance d'alimentation necessaire
Voltage
Puissance
(V)
2 - kW 230
3 - kW 230
4.5 - kW 230
6 - kW 230
9 - kW 230
12 - kW 230
15 - kW 230
18 - kW 230
Circulation D'eau
Votre réchauffeur est préréglé en usine pour une circulation d'eau de
gauche à droite. Le sens de circulation peut être inversé en tournant l'in-
terrupteur de débit de 180°, c'est-à-dire d'un demi-tour (voir schéma à la
page suivante).
La palette du contacteur débitmètre peut être endommagée lors du chan-
gement de sens de la circulation d'eau si elle est soulevée de plus de 5mm

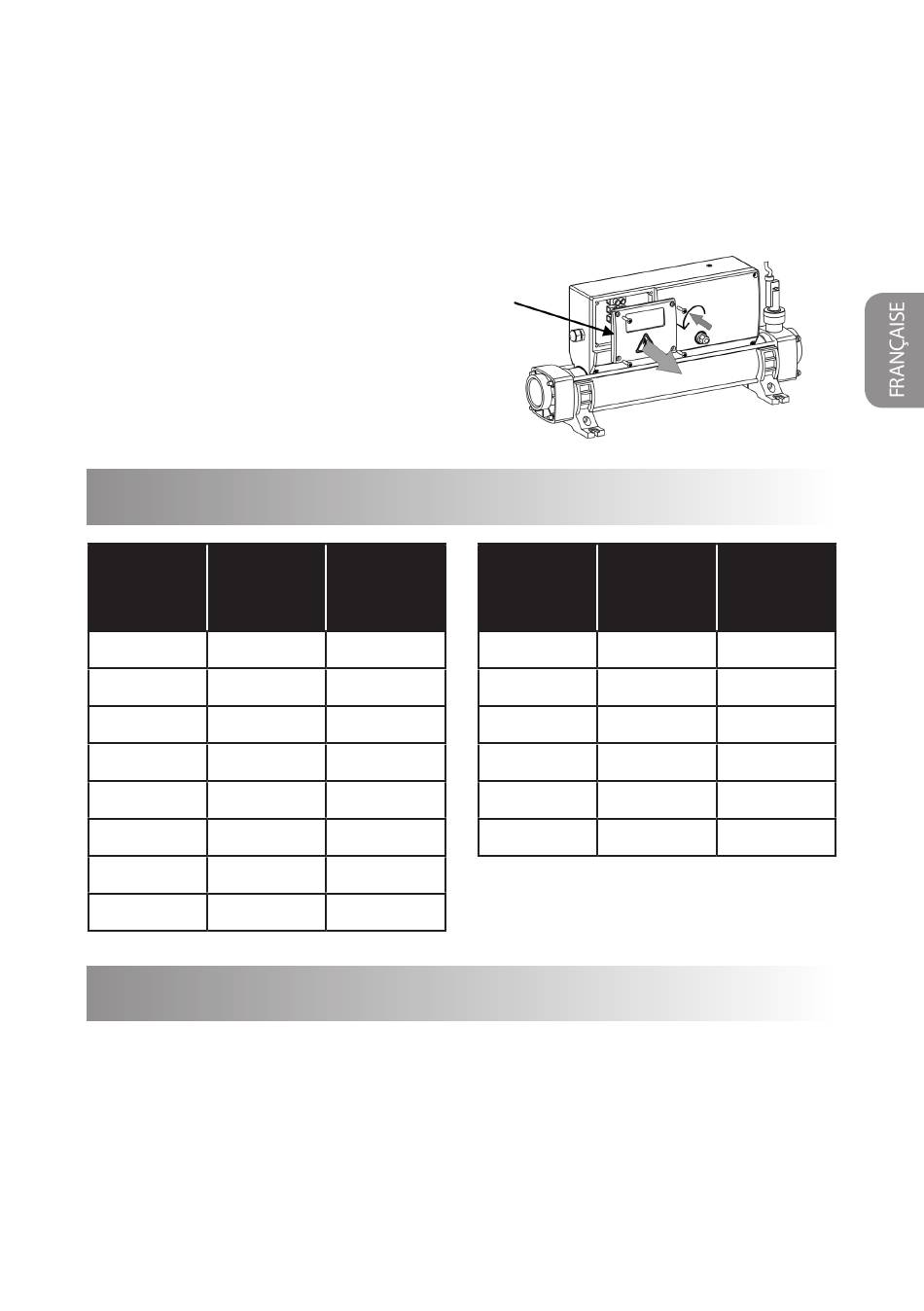

Retirez le couvercle d'accès
pour faire les connexions
(électriciens diplomés uni-
quement)
Amp
9
13
20
27
40
53
66
79
www.elecro.co.uk
3 Phase
400 V Star /
Puissance 230 V Delta
6 - kW 400 / 230V
9 - kW 400 / 230V
12 - kW 400 / 230V
15 - kW 400 / 230V
18 - kW 400 / 230V
24 - kW 400
Amp
9 / 15
13 / 23
18 / 31
22 / 38
26 / 46
35
29
