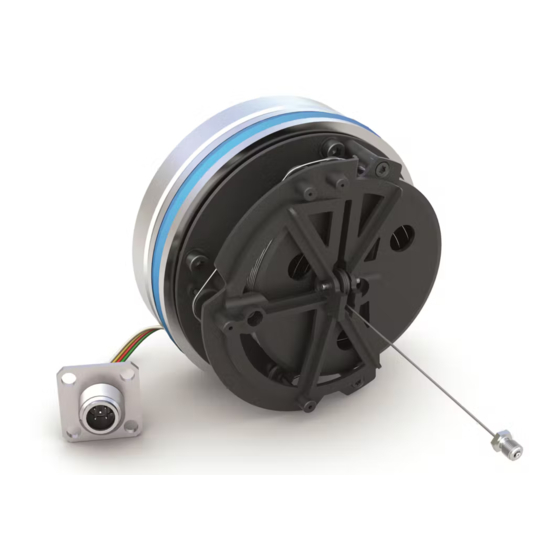

Siko SGH50 Quick Start Manual

Kurzanleitung
SGH50
Seilzuggeber
Ausführlichere Dokumentationen unter
http://www.siko-global.com/p/sgh50
Allgemeine Hinweise
Vor der Installation, einschließlich in Gefahrenbereichen, lesen Sie die Monta-
geanleitung (Download Internet). Sie enthält die Sicherheitsvorschriften, Hin-
weise und technischen Daten, die bei der Installation zu beachten sind. Ände-
rungen sind vorbehalten.
Vorsicht
Damit dieses Produkt zuverlässig funktioniert, muss es sachgemäß transpor-
tiert, aufbewahrt, positioniert und montiert werden. Es muss mit Sorgfalt
betrieben und gewartet werden. Nur entsprechend qualifiziertes Personal darf
dieses Produkt installieren und betreiben.
Sicherheitshinweise
Aus Sicherheitsgründen ist es wichtig, dass Sie die folgenden Punkte lesen und
verstehen, bevor Sie das System installieren:
• Installation, Anschluss, Inbetriebnahme und Wartung ist von Personal aus-
zuführen, das entsprechend qualifiziert ist.
• Es liegt in der Verantwortung des Kunden, dass das betreffende Personal vor
der Installation des Gerätes die Anweisungen und Richtungsangaben in die-
ser Anleitung und in der Montageanleitung versteht und befolgt.
• Reparatur und Wartung ist nur von Personal durchzuführen, das von SIKO
besonders geschult wurde.
SIKO GmbH
Weihermattenweg 2 Telefon: + 49 7661 394-0
79256 Buchenbach Telefax: + 49 7661 394-388
www.siko-global.com Service: support@siko-global.de
SGH50 · Datum 15.09.2020 · Art. Nr. 89815 · Änd. Stand 188/20

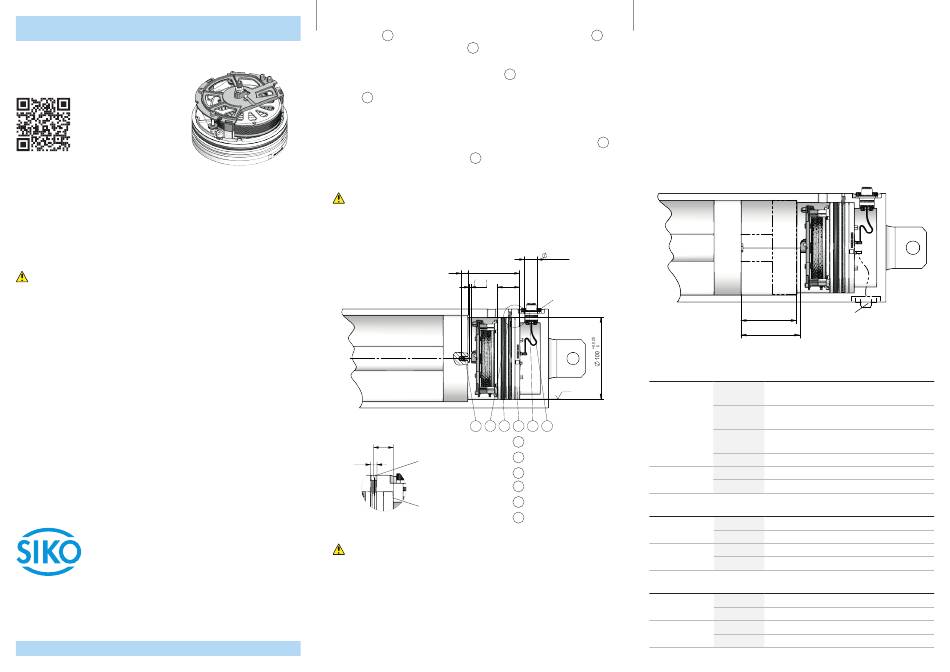

Montage
• Das Kabel (z.B. KV1H) ohne Flanschgehäuse am Seilzuggrundteil
1
vom SGH50 einstecken. Das Kabel 1 sollte beim Einbau in die Richtung des
Kabelausganges vom Zylinderunterteil zeigen.
• Der SGH50 wird mit eingefettetem Dichtring 3
unterteil gepresst. Es muss darauf geachtet werden, dass der Steckerein-
satz und das Kabel nicht eingeklemmt werden, sondern das der Stecke-
4
reinsatz durch den Steckerausgang am Zylinderunterteil nach außen gezo-
gen wird. Der Steckereinsatz wird mit dem Flanschgehäuse incl. gefettetem
O-Ring gefügt und 4x an der vorgesehenen Stelle verschraubt. Die Befesti-
gung des Gerätes im Hydraulikzylinder erfolgt über einen Gewindestift
• Das Eindrehen der Seilbefestigung 6 , zum Anschluss an den Kolben, darf
nur einen maximalen Drall von bis zu 10 Umdrehungen auf das Messteil ver-
ursachen.
Achtung!
• Seil darf nicht lose zurückschnellen, es muss in jeder Situation und Bewe-
gung durch die Federkraft gespannt sein.
• Der Kolben darf nur auf der Anlagefläche am Flansch aufliegen, nicht auf
der Vergußmasse.
8 min. 63.5
1.7 27
X
6 5 3
X
12
M4
Zusätzlich vor Feuchtigkeit und
Fremdkörpern schützen
Anlagefläche
Elektrische Installation
Achtung!
Zerstörung von Anlagenteilen und Verlust der Steuerungskontrolle
• Das Kabel darf beim Einbau des SGH50 in den Zylinder nicht gequetscht wer-
den.
• Alle Leitungen für den Seilzuggeber müssen geschirmt sein.
• Elektrische Verbindungen nicht unter Spannung anschließen oder lösen.
• Verdrahtungsarbeiten spannungslos durchführen.
• Litzen mit geeigneten Aderendhülsen versehen.
• Die Verdrahtung von Abschirmung und Masse (0 V) muss sternförmig und
großflächig erfolgen. Der Anschluss der Abschirmung an den Potentialaus-
2
gleich muss großflächig (niederimpedant) erfolgen.
• Vor dem Einschalten sind alle Leitungsanschlüsse und Steckverbindungen
zu überprüfen.
vorsichtig in das Zylinder-
• Betriebsspannung gemeinsam mit der Folgeelektronik (z. B. Steuerung)
einschalten.
Zulässige Leistungsaufnahme
Die Versorgung für den Seilzuggerät ist ausreichend zu dimensionieren. Die
Spannungswerte sind abhängig von der Geräteausführung und sind den techni-
.
5
schen Daten zu entnehmen.
Anschlussbelegung
• siehe Verpackung z.B. KV1H
+ 0.018
16
0
4x M4
Technische Daten
Schnittstelle Analog
Betriebsspannung 9...32 V DC
Ra 0.8
2 4 1
Kabel
1
Seilzuggrundteil
2
Dichtring Stromaufnahme
3
4
Steckereinsatz
5
Gewindestift
Schnittstelle CANopen
6 Seilbefestigung
Betriebsspannung 9 ... 32 V DC
Stromaufnahme
Schnittstelle CANopen safety
Betriebsspannung 9 ... 32 V DC
Stromaufnahme
Messbereich
nur bei CANopen safety / redundant
max. Auszugslänge
Ergänzung
Umgebungsbedingung MH, bei Ausgang 0 ... 5 V, 0.5
... 4.5 V, 0.25 ... 4.75 V, 1.0 ... 4.9 V, verpolsicher
12 ... 32 V DC Umgebungsbedingung MH, bei Ausgang 0 ... 10 V,
verpolsicher
12 ... 32 V DC Umgebungsbedingung MH, bei Ausgang 0 ... 20 mA,
4 ... 20 mA, aber UB > UBürde +2.0 V, verpolsicher
24 V DC ±20 % Umgebungsbedingung CE, verpolsicher
<40 mA bei 24 V DC, je Geber
<80 mA bei 12 V DC, je Geber
Ergänzung
Umgebungsbedingung MH, verpolsicher
24 V DC ±20 % Umgebungsbedingung CE, verpolsicher
<40 mA bei 24 V DC, je Geber
<60 mA bei 12 V DC, je Geber
Ergänzung
Umgebungsbedingung MH, verpolsicher
24 V DC ±20 % Umgebungsbedingung CE, verpolsicher
<40 mA bei 24 V DC, je Geber
<80 mA bei 12 V DC, je Geber
