Kurzanleitung

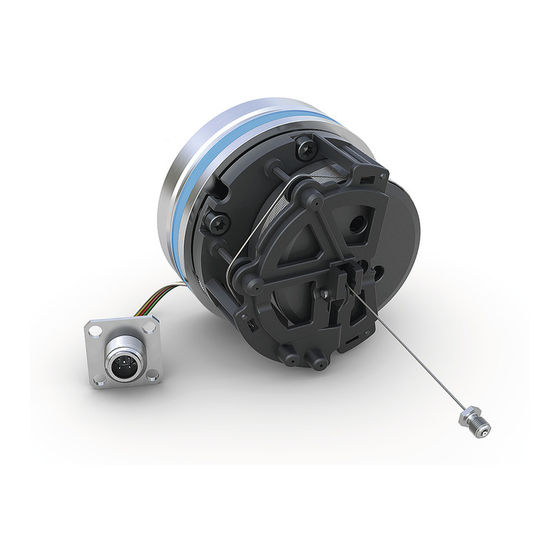

SGH25
Seilzuggeber
Ausführlichere Dokumentationen unter
http://www.siko-global.com/p/sgh25
Allgemeine Hinweise
Vor der Installation, einschließlich in Gefahrenbereichen, lesen Sie die Monta-
geanleitung (Download Internet). Sie enthält die Sicherheitsvorschriften, Hin-
weise und technischen Daten, die bei der Installation zu beachten sind. Ände-
rungen sind vorbehalten.
Vorsicht
Damit dieses Produkt zuverlässig funktioniert, muss es sachgemäß transpor-
tiert, aufbewahrt, positioniert und montiert werden. Es muss mit Sorgfalt
betrieben und gewartet werden. Nur entsprechend qualifiziertes Personal darf
dieses Produkt installieren und betreiben.
Sicherheitshinweise
Aus Sicherheitsgründen ist es wichtig, dass Sie die folgenden Punkte lesen und
verstehen, bevor Sie das System installieren:
• Installation, Anschluss, Inbetriebnahme und Wartung ist von Personal aus-
zuführen, das entsprechend qualifiziert ist.
• Es liegt in der Verantwortung des Kunden, dass das betreffende Personal vor
der Installation des Gerätes die Anweisungen und Richtungsangaben in die-
ser Anleitung und in der Montageanleitung versteht und befolgt.
• Reparatur und Wartung ist nur von Personal durchzuführen, das von SIKO
besonders geschult wurde.
SIKO GmbH
Weihermattenweg 2 Telefon: + 49 7661 394-0
79256 Buchenbach Telefax: + 49 7661 394-388
www.siko-global.com Service: support@siko-global.com
SGH25 · Datum 17.09.2019 · Art. Nr. 89668 · Änd. Stand 225/19
Messbereich
nur bei CANopen safety/
max. Auszugslänge
redundant

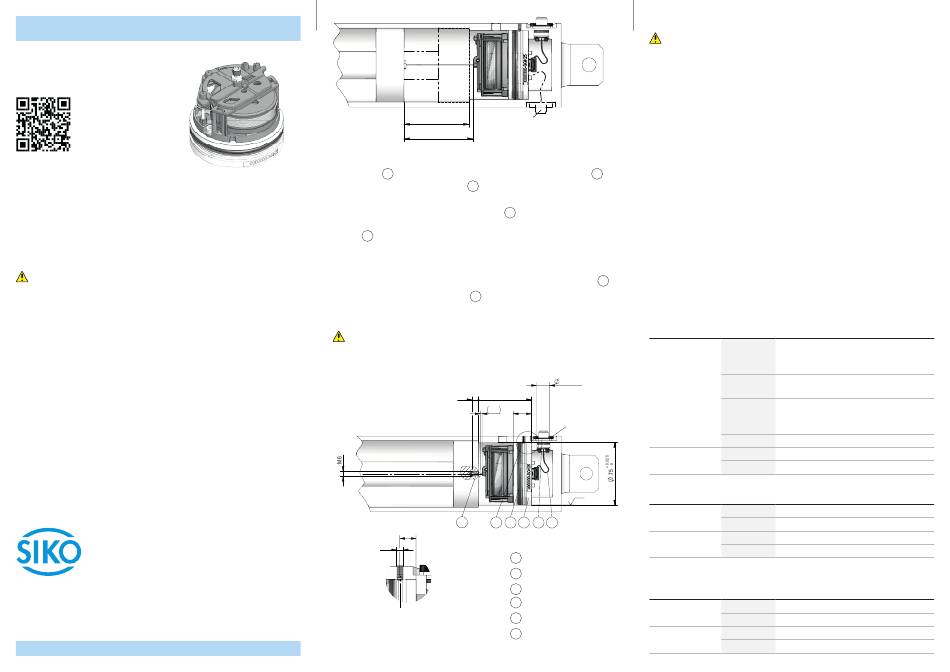

Montage
• Das Kabel (z.B. KV1H) ohne Flanschgehäuse am Seilzuggrundteil
1
vom SGH25 einstecken. Das Kabel 1 sollte beim Einbau in die Richtung des
Kabelausganges vom Zylinderunterteil zeigen.
• Der SGH25 wird mit eingefettetem Dichtring
3
unterteil gepresst. Es muss darauf geachtet werden, dass der Steckerein-
satz und das Kabel nicht eingeklemmt werden, sondern das der Stecke-
4
reinsatz durch den Steckerausgang am Zylinderunterteil nach außen gezo-
gen wird. Der Steckereinsatz wird mit dem Flanschgehäuse incl. gefettetem
O-Ring gefügt und 4x an der vorgesehenen Stelle verschraubt. Die Befesti-
gung des Gerätes im Hydraulikzylinder erfolgt über einen Gewindestift
• Das Eindrehen der Seilbefestigung 6 , zum Anschluss an den Kolben, darf
nur einen maximalen Drall von bis zu 10 Umdrehungen auf das Messteil ver-
ursachen.
Achtung!
Seil darf nicht lose zurückschnellen, es muss in jeder Situation und Bewegung
durch die Federkraft gespannt sein.
8 min. 63.5
2.4
6 5 3
X
9.75
M4
Elektrische Installation
Achtung!
Zerstörung von Anlagenteilen und Verlust der Steuerungskontrolle
• Alle Leitungen für den Seilzuggeber müssen geschirmt sein.
• Elektrische Verbindungen nicht unter Spannung anschließen oder lösen.
• Verdrahtungsarbeiten spannungslos durchführen.
• Litzen mit geeigneten Aderendhülsen versehen.
• Die Verdrahtung von Abschirmung und Masse (0 V) muss sternförmig und
großflächig erfolgen. Der Anschluss der Abschirmung an den Potentialaus-
gleich muss großflächig (niederimpedant) erfolgen.
• Vor dem Einschalten sind alle Leitungsanschlüsse und Steckverbindungen
zu überprüfen.
2
• Betriebsspannung gemeinsam mit der Folgeelektronik (z. B. Steuerung)
einschalten.
vorsichtig in das Zylinder-
Zulässige Leistungsaufnahme
Die Versorgung für den Seilzuggerät ist ausreichend zu dimensionieren. Die
Spannungswerte sind abhängig von der Geräteausführung und sind den techni-
schen Daten zu entnehmen.
Anschlussbelegung
.
5
• siehe Verpackung z.B. KV1H
Technische Daten
Schnittstelle Analog
Betriebsspannung
+ 0.018
16
0
21.7
X
4x M4
Stromaufnahme
Schnittstelle CANopen
Ra 0.8
Betriebsspannung
2 4 1
Stromaufnahme
Kabel
1
Seilzuggrundteil
2
Schnittstelle CANopen
Dichtring
3
safety
4 Steckereinsatz
Betriebsspannung
5
Gewindestift
Stromaufnahme
6
Seilbefestigung
Ergänzung
9...32 V DC Umgebungsbedingung MH,
bei Ausgang 0 ... 5 V, 0.5 ... 4.5 V,
0.25 ... 4.75 V, 1.0 ... 4.9 V, verpolsicher
12 ... 32 V DC Umgebungsbedingung MH,
bei Ausgang 0 ... 10 V, verpolsicher
12 ... 32 V DC Umgebungsbedingung MH,
bei Ausgang 0 ... 20 mA, 4 ... 20 mA,
aber UB > UBürde +2.0 V, verpolsicher
24 V DC ±20 % Umgebungsbedingung CE, verpolsicher
<40 mA bei 24 V DC, je Geber
<80 mA bei 12 V DC, je Geber
Ergänzung
9 ... 32 V DC Umgebungsbedingung MH, verpolsicher
24 V DC ±20 % Umgebungsbedingung CE, verpolsicher
<40 mA bei 24 V DC, je Geber
<60 mA bei 12 V DC, je Geber
Ergänzung
9 ... 32 V DC Umgebungsbedingung MH, verpolsicher
24 V DC ±20 % Umgebungsbedingung CE, verpolsicher
<40 mA bei 24 V DC, je Geber
<60 mA bei 12 V DC, je Geber
