Retire el contenido de la caja

1. Corte cada esquina de la caja desde arriba
hasta abajo para abrirla.
2. Retire y verifique el contenido de la caja
antes del montaje. El contenido de la caja
debería ser el siguiente:
Contenido
Elemento
Unidad principal
Manual del propietario
Litro de aceite SAE 30
Tarjeta de registro del producto
Garantía de mantenimiento
Garantía de emisiones
Extensión del silenciador
Conjunto de soporte de la batería
Kit de portabilidad (opcional)
Kit de portabilidad (N.° de modelo
G0069100)
Rueda de 10 pulg. (A)
Eje (B)
Soporte del eje (C)
Arandela plana de 5/8 pulg. (D)
Pasador de chaveta (E)
Manilla (F)
Soporte de la manilla (G)
Empuñadura de la manilla (H)
Pata del bastidor (J)
Patas de goma (K)
Tornillo M6-1 x 50 mm (L)
Arandela plana de 0,344 x 1,0 pulg. (M)
Arandela plana M8 (N)
Contratuerca M8-1,25 (P)
Tornillo M8-1,25 x 30 (Q)
Tornillo M8-1,25 x 45 (R)
Tornillo M8-1,25 x 50 (S)
Tornillo M8-1,25 x 110 (T)
Liberación de clavija 5/16 x 1,25 (U)
Cuerda
3. Llame a Servicio al Cliente de Generac al 1-
888-GENERAC (1-888-436-3722) con el
número de modelo y de serie de la unidad si
falta algo del contenido de la caja.
4. Registre el modelo, el número de serie y la
fecha de compra en la portada de este
manual.
Manual del propietario del generador portátil

Montaje

Consulte el manual. Lea y comprenda
completamente el manual antes de usar el
producto. No comprender completamente el
manual puede provocar la muerte o lesiones
graves.
Llame a Servicio al Cliente de Generac al 1-888-
GENERAC (1-888-436-3722) si tiene inquietudes
Cant.
o problemas relacionados con el montaje. Tenga
1
a mano el número de modelo y el de serie.
Se requieren las siguientes herramientas para
1
instalar el kit de accesorios.
2
• Trinquete con cubos de 10 y 13 mm
• Llaves de tubo de 13 mm
3
NOTA: Las ruedas no están diseñadas para su
1
uso en la carretera.
1 Instale las ruedas de la siguiente manera.
Consulte la
1
1. Inserte el pasador de chaveta (E) en un
extremo del eje (B).
1
2. En este orden: deslice la arandela (D), rueda
(A), arandela (D), soporte del eje (2-C),
arandela (D), rueda (A), arandela (D) y
pasador de chaveta (E) sobre el eje.
Cant.
3. Coloque el conjunto de rueda debajo del
bastidor de modo que los soportes del eje se
alineen con los orificios en el bastidor de
2
soporte.
1
4. Fije con los tornillos M6 (L).
2
4
2
1
2
2
2
2
4
A
2
10
6 Instale la pata del bastidor y los parachoques de
goma como se muestra en la
2
1. Deslice sobre el tornillo M8 (Q), la arandela
plana (M) y la pata de goma (K).
2
2. Deslice el conjunto a través de la pata del
2
bastidor (J). Agregue la arandela plana M8
(N) y fíjela con la contratuerca M8-1,25 (P).
2
3. Coloque el conjunto de soporte de la pata
1
debajo del soporte.
4. Deslice las arandelas planas M8 (N) sobre
1
los tornillos M8-1,25 x 110 (T) e inserte a
través del conjunto de soporte de la pata y el
soporte.
5. Fije con la arandela plana M8 (N) y la
contratuerca M8 (P).
ADVERTENCIA
Figura 2-8.
B
C
D

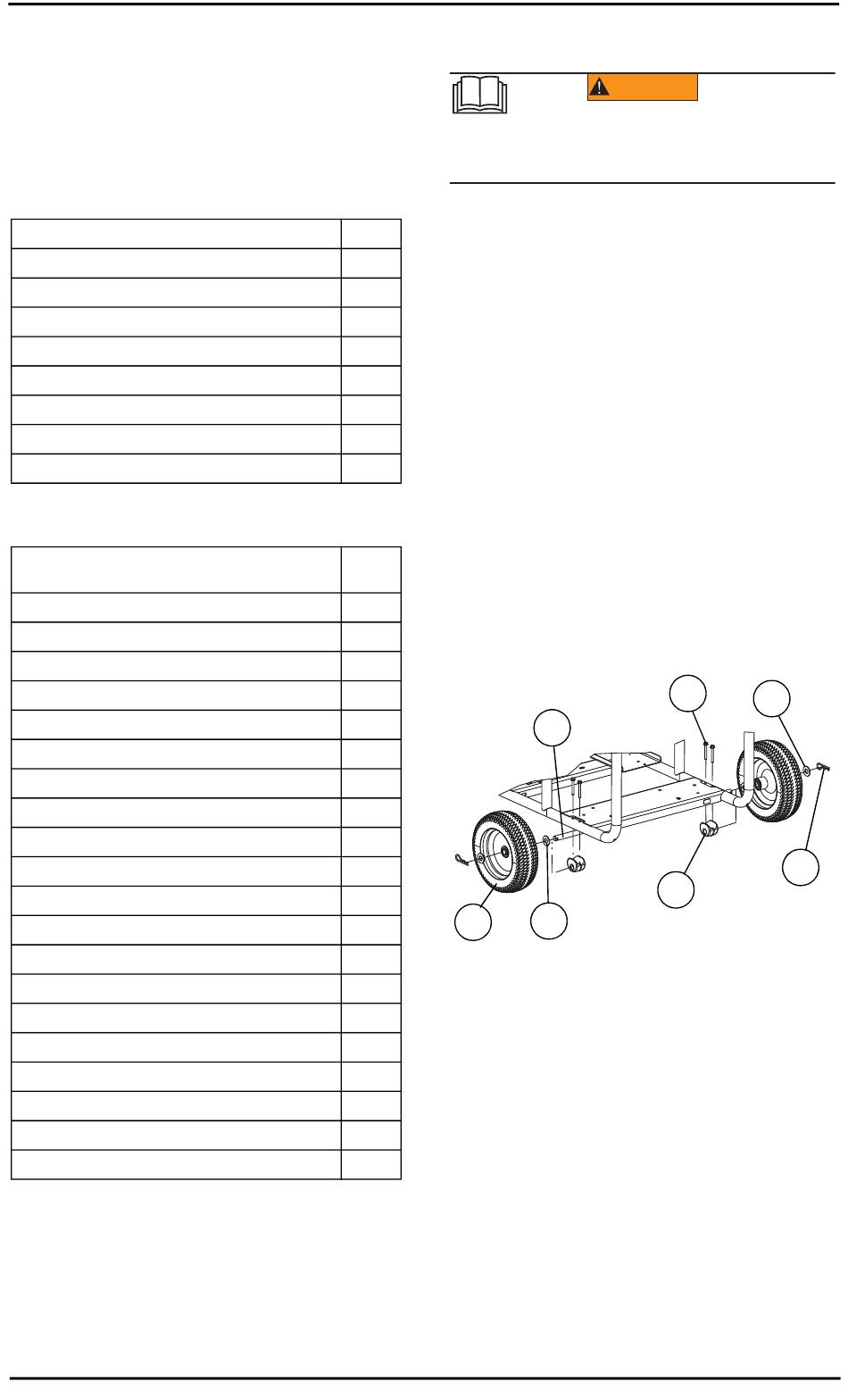

Figura 2-8. Conjunto de rueda
(000100a)
L
C
E
000704
Figura 2-9.
