Sección 2 Información general y configuración
Componentes del generador
1 Receptáculo doble de GFCI de 120 V CA,
20 A
2 Receptáculo de bloqueo de 120/240 V CA,
30 A
3 Receptáculo de bloqueo de 120 V CA, 30 A
4 Disyuntores de 20 A
5 Disyuntores de 30 A
6 Drenaje de aceite
7 Filtro de aire
8 Palanca de descompresión
9 Tanque de combustible
10 Lengüeta de conexión a tierra
11 Interruptor Start/Run
(Arranque/Funcionamiento)
12 Silenciador
13 Indicador de combustible/tapa de combustible
14 Llenado de aceite (2 ubicaciones)
15 Arrancador de retroceso
16 Interruptor del disyuntor principal de 23 A
17 Manguera de retorno de combustible
18 Contador horario
19 Batería (no se incluye)
4
24
21
14
000703
6
22

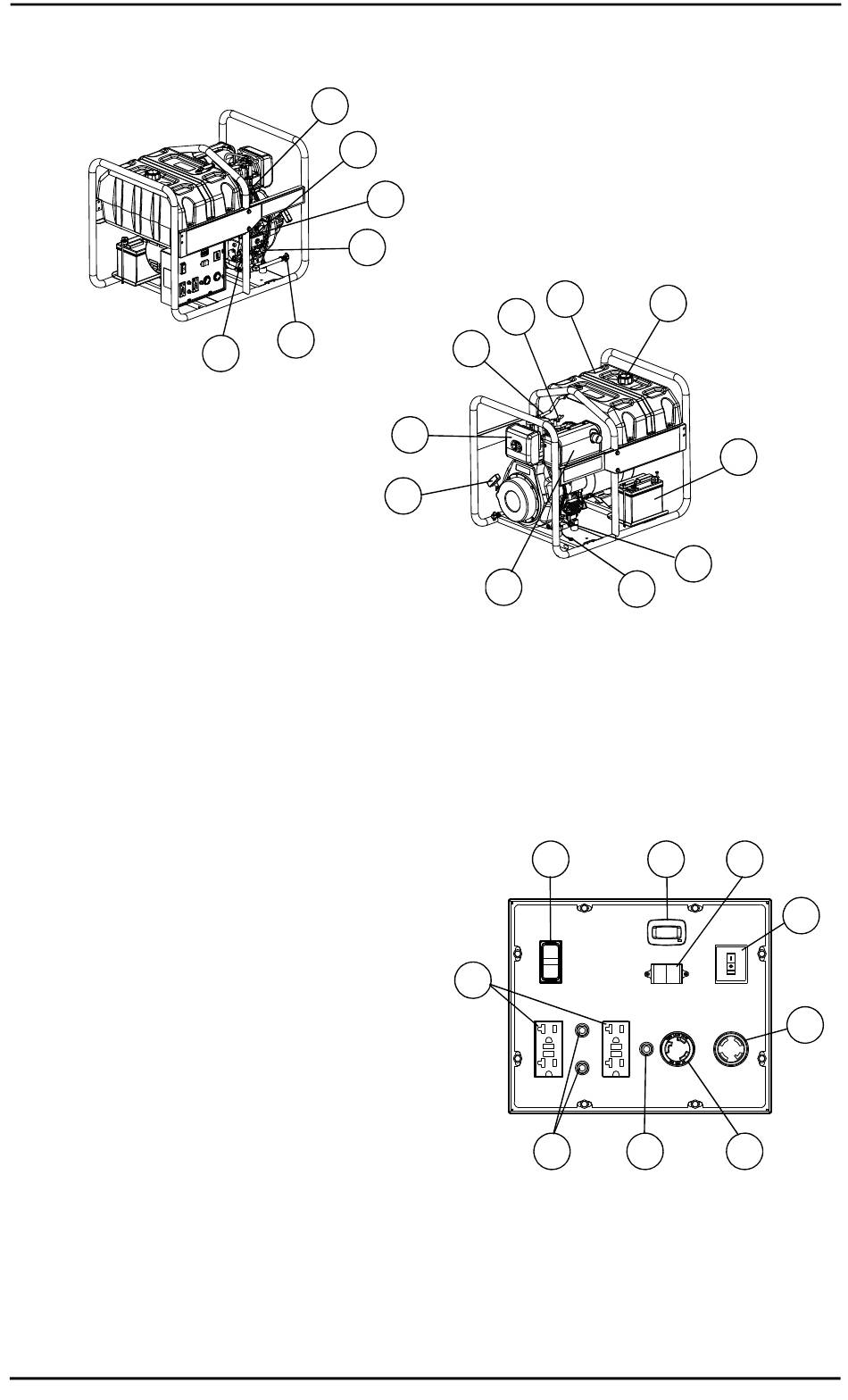

Figura 2-1. Controles y funciones
20
8
17
7
15
12
20 Filtro de combustible
21 Palanca Encendido/Apagado del motor
22 Apertura/Corte de combustible
23 Interruptor selector de voltaje
24 Bulbo cebador de combustible
1
Figura 2-2. Panel de control
Manual del propietario del generador portátil
9
13
14
10
11 18
4 5
19
000711
23
16
2
000714
