Owner's Manual
XG 6500-8000 Watt Series Portable Generators
www.generac.com or 1-888-436-3722
DEADLY EXHAUST FUMES! ONLY use OUTSIDE
far away from windows, doors and vents!
NOT INTENDED FOR USE IN CRITICAL LIFE
SUPPORT APPLICATIONS.
SAVE this Manual. Provide this manual to any
operator of the generator.
Advertisement
Chapters
Table of Contents
Related Manuals for Generac Power Systems XG 6500 Watt Series
Summary of Contents for Generac Power Systems XG 6500 Watt Series

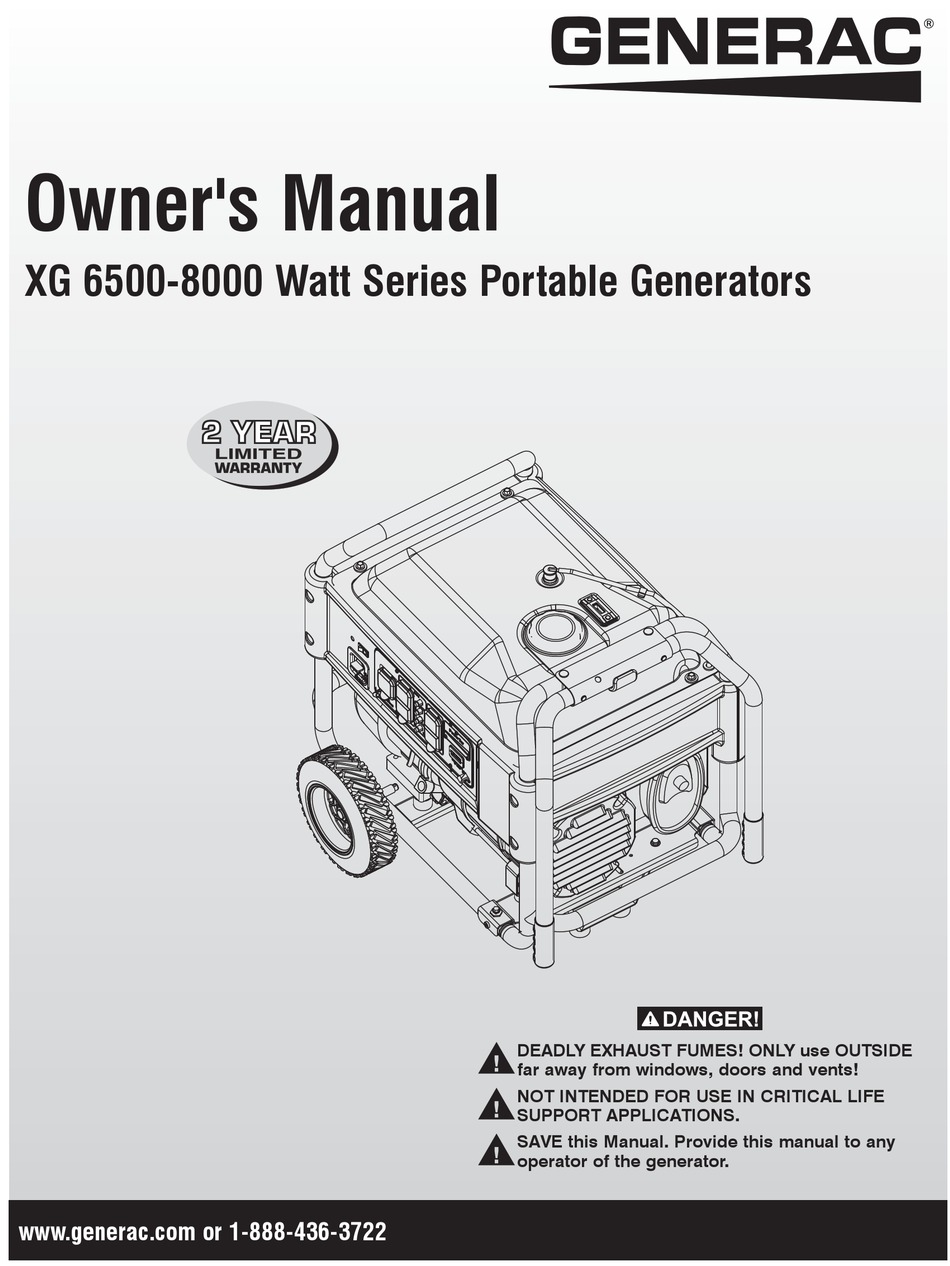

- Page 1 Owner's Manual XG 6500-8000 Watt Series Portable Generators DEADLY EXHAUST FUMES! ONLY use OUTSIDE far away from windows, doors and vents! NOT INTENDED FOR USE IN CRITICAL LIFE SUPPORT APPLICATIONS. SAVE this Manual. Provide this manual to any ...
-
Page 2: Table Of Contents
Table of Contents Introduction ............. 1 Maintenance ............13 Maintenance Schedule ..........13 Read this Manual Thoroughly ......... 1 General Recommendations ...........13 Safety Rules ............1 Service Air Filter ............14 Standards Index .............3 Clean Spark Arrestor Screen.........14 Adjusting Valve Clearance ..........15 General Information .......... -
Page 3: Introduction
Introduction INTRODUCTION Thank you for purchasing this model by Generac Power Systems, Indicates a hazardous situation or action which, if not Inc. This model is a compact, high performance, air-cooled, avoided, could result in minor or moderate injury. engine driven generator designed to supply electrical power to... -
Page 4: Electrical Hazards
Safety Rules ELECTRICAL HAZARDS • Never use the generator or any of its parts as a step. Stepping on the unit can stress and break parts, and may result in • The generator produces dangerously high voltage when in dangerous operating conditions from leaking exhaust gases, operation. -
Page 5: Standards Index
Safety Rules • Do not insert objects through unit’s cooling slots. Generator Identification • Do not operate the generator if connected electrical devices overheat, if electrical output is lost, if engine or generator sparks or if flames or smoke are observed while unit is running. •... -
Page 6: General Information
General Information 1.1 UNPACKING • Refer to Figure 2 and install the wheel kit and frame foot as follows: • Remove all packaging material. • Slide the Axle Pin through the Wheel, Wheel Spacer (Washer) • Remove separate accessory box. and the Frame. -
Page 7: Emissions Information
Operation 1.3 EMISSIONS INFORMATION Model # ..................005796 Rated Max. Power ..............6.5 kW** The Environmental Protection Agency (EPA) requires that Surge Power ................8.13 kW this generator comply with exhaust and evaporative emission Rated AC Voltage ..............120/240 standards. This generator is certified to meet the applicable EPA Rated Max AC Load emission levels on gasoline. - Page 8 Operation 8. Circuit Breakers (AC) – The 30 Amp receptacle is protected Figure 3 – Generator Locations with a pair of push-to-reset or a 2 pole toggle circuit breaker(s) to protect the generator against electrical overload. 9. PowerBar – Indicates the amount of power being used from the generator;...
-
Page 9: Hourmeter - No Reset
Operation 2.1.1 BATTERY CONNECTION When the hour meter is in the Flash Alert mode, the maintenance message will always alternate with elapsed time in hours and NOTE: tenths. The hours will flash four times, then alternate with the The battery shipped with the generator has been fully charged. maintenance message four times until the meter resets itself. -
Page 10: Cord Sets And Connection Plugs
Operation 2.4 CORD SETS AND CONNECTION PLUGS The engine exhaust fumes contain carbon monoxide, which can you cannot see or smell. This poisonous gas, if breathed in sufficient 2.4.1 120 VAC, 20 AMP, GFCI DUPLEX RECEPTACLE concentrations, can cause unconsciousness or even death. -
Page 11: Don't Overload The Generator
Operation 2.5.2 CONNECTING THE GENERATOR TO A BUILDING’S 2.5.4 CONNECTING ELECTRICAL LOADS ELECTRICAL SYSTEM DO NOT connect 240 Volt loads to 120 Volt receptacles. When connecting directly to a building's electrical system, it is DO NOT connect 3 phase loads to the generator. recommended that a manual transfer switch is used. -
Page 12: Wattage Reference Guide
Operation 2.7 WATTAGE REFERENCE GUIDE 2.8 BEFORE STARTING THE GENERATOR Prior to operating the generator, engine oil and gasoline will need Device ........Running Watts to be added, as follows: *Air Conditioner (12,000 Btu) . -
Page 13: To Start The Engine
Operation Figure 9 – Oil Level IMPORTANT: It is important to prevent gum deposits from forming in fuel system parts such as the carburetor, fuel hose or tank during storage. Alcohol-blended fuels (called gasohol, ethanol or methanol) can attract moisture, which leads to separation and formation of acids during storage. -
Page 14: Stopping The Engine
Operation 2.9.1 MANUAL (RECOIL) STARTING 2.11.1 RESTARTING If trying to restart the engine within 10 seconds after it shuts down, • To start the generator, put the on/off switch in the ON position. the engine may NOT start. The system needs 5 to 10 seconds to •... -
Page 15: Maintenance
Maintenance 3.1 MAINTENANCE SCHEDULE NOTE: DO NOT use a garden hose to clean generator. Water can Follow the calendar intervals. More frequent service is required enter the engine fuel system and cause problems. In addition, when operating in adverse conditions noted below. if water enters the generator through cooling air slots, some water will be retained in voids and crevices of the rotor Check Oil Level... -
Page 16: Service Air Filter
Maintenance • Coat gasket of new filter with clean engine oil. Turn filter Figure 14 – Air Filter clockwise until gasket contacts lightly with filter adapter. Then tighten an additional 3/4 turn. • Fill oil sump with recommended oil and replace the oil fill plug. (See “Before Starting the Generator”... -
Page 17: Adjusting Valve Clearance
Maintenance 3.5 ADJUSTING VALVE CLEARANCE Figure 27 - Valve Clearance Adjustment After the first 50 hours of operation, check the valve clearance in the engine and adjust if necessary. Important: If feeling uncomfortable about doing this procedure or the proper tools are not available, please take the generator to the nearest service center to have the valve clearance adjusted. -
Page 18: Other Storage Tips
Battery Service • Disconnect the recovery hose from the rollover valve. Push the hose through the grommet in the corner of the fuel tank. This Avoid spray from spark plug hole when will allow for removal of the fuel tank. cranking engine. -
Page 19: Troubleshooting
Troubleshooting 5.1 TROUBLESHOOTING GUIDE PROBLEM CAUSE CORRECTION Engine is running, but no AC output 1. Circuit breaker is open. 1. Reset circuit breaker. is available. 2. Poor connection or defective cord set. 2. Check and repair. 3. Connected device is bad. 3. - Page 20 Manual Part No. 0K2577 Revision A (05/06/13) Printed in U.S.A.
-
Page 21: Manual Del Propietario
Manual del propietario Generadores portátiles Serie XG 6500-8000 Watt ¡PELIGRO! ¡ EMANACIONES DE ESCAPE MORTALES! ¡Use ÚNICAMENTE EN EXTERIORES, lejos de ventanas, puertas y ventilaciones! N O ESTÁN DESTINADOS AL USO EN APLICACIONES CRÍTICAS DE SOPORTE A LA VIDA HUMANA. - Page 22 Índice Introducción ..............21 Mantenimiento ............33 Programa de mantenimiento ..........33 Lea este manual minuciosamente ......21 Recomendaciones generales ..........33 Reglas de seguridad ..........21 Servicio del filtro de aire ........... 34 Índice de normas .............. 23 Limpieza del tamiz del supresor de chispas ...... 34 Ajuste de la luz de válvulas ..........
-
Page 23: Introducción
Introducción INTRODUCCIÓN PRECAUCIÓN Muchas gracias por haber comprado este modelo de Generac Power Indica una situación o acción peligrosa que, si no se evita, Systems, Inc. Este modelo es un generador impulsado por motor, podría ocasionar lesiones leves o moderadas. compacto, de alto rendimiento y enfriado por aire diseñado para suministrar alimentación eléctrica para utilizar cargas eléctricas donde no haya NOTA:... - Page 24 Reglas de seguridad PELIGRO ELÉCTRICO • En los modelos con arranque eléctrico, desconecte el cable POSITIVO (+) de la batería del arrancador del motor O el cable NEGATIVO (-) de • Elgenerador produce un voltaje peligrosamente alto cuando está en la batería del terminal de la batería, según lo que resulte más sencillo, funcionamiento.
-
Page 25: Índice De Normas
Reglas de seguridad ÍNDICE DE NORMAS Identificación del generador En ausencia de normas, códigos, reglamentos y leyes pertinentes, la información publicada que se indica a continuación se puede usar como guía para el uso de este equipo. Consulte siempre la revisión más reciente disponible de las normas listadas. -
Page 26: Información General
Información general 1.1 DESEMBALAJE • Consulte la figura 2 e instale el kit de ruedas y el pie del bastidor como sigue: • Retire todo el material de embalaje. • Deslice el pasador de eje a través de la rueda, el espaciador de •... -
Page 27: Información Sobre Emisiones
Funcionamiento 1.3 INFORMACIÓN SOBRE EMISIONES Núm. de modelo ................005796 Potencia nominalmáx............... 6.5 kW*** La Agencia de Protección Ambiental (EPA) de EE. UU. requiere que Potencia pico ................8.13 kW este generador cumpla normas sobre emisiones de escape y de Voltaje de CA nominal ..............120/240 evaporación. - Page 28 Funcionamiento 7. Disyuntores (CA) – Cada tomacorriente de 20 A cuenta con un Figura 3 – Ubicación en el generador disyuntor de oprimir para reconectar para proteger al generador contra sobrecargas eléctricas. 8. Disyuntores (CA) – El tomacorriente de 30 A está protegido por un par de disyuntores de oprimir para reconectar o un disyuntor basculante de 2 polos para proteger al generador contra sobrecargas eléctricas.
-
Page 29: Horómetro - Sin Restablecimiento
Funcionamiento 2.1.1 CONEXIÓN DE LADEL CABLE 18 Cuando el horómetro está en el modo de alerta destellando, el mensaje de mantenimiento siempre mostrará el tiempo transcurrido NOTA: en horas y décimos. Las horas destellarán cuatro veces, y luego se La batería enviada con el generador ha sido cargada totalmente. alternarán con el mensaje de mantenimiento cuatro veces hasta que Una batería puede perder parte de su carga cuando no se utiliza el medidor se ponga en cero automáticamente. -
Page 30: Juegos De Cables Y Enchufes De Conexión
Funcionamiento 2.4 JUEGOS DE CABLES Y ENCHUFES L as emanaciones de escape del motor contienen dióxido de carbono, que no puede DE CONEXIÓN ver ni oler. Este gas venenoso, si se respira en concentraciones suficientes, puede causar 2.4.1 TOMACORRIENTE DOBLE DE 120 VCA, 20 A, GFCI pérdida de conocimiento o incluso la muerte. -
Page 31: No Sobrecargar El Generador
Funcionamiento 2.5.2 CONEXIÓNDEL GENERADOR AL SISTEMA ELÉCTRICO 2.5.4 CONEXIÓN DE CARGAS ELASTOMÉRICO DE UN EDIFICIO NO conecte cargas de 240 V en tomacorrientes de 120 V. Al conectarse directamente al sistema eléctrico de un edificio, NO conecte cargas trifásicas al generador. se recomienda usar un interruptor de transferencia manual. -
Page 32: Guía De Referencia De Potencia En Vatios
Funcionamiento 2.7 GUÍA DE REFERENCIA DE POTENCIA 2.8 ANTES DE ARRANCAR EL GENERADOR EN VATIOS Antes de hacer funcionar el generador, se deberá agregar aceite de motor y gasolina, de la siguiente forma: Dispositivo ......Watts en marcha *Acondicionador de aire (12 000 Btu) . -
Page 33: Arranque Del Motor
Funcionamiento Figura 9 – Nivel de aceite IMPORTANTE: Es importante evitar la formación de depósitos de goma en piezas del sistema de combustible como el carburador, la manguera o el tanque de combustible durante el almacenamiento. Los combustibles mezclados con alcohol (llamados gasohol, etanol o metanol) pueden atraer humedad, lo que ocasiona la separación LLENE EL CÁRTER HASTA y la formación de ácidos durante el almacenamiento. -
Page 34: Parada Del Motor
Funcionamiento 2.11 SISTEMA DE APAGADO POR PRESIÓN 2.9.1 ARRANQUE MANUAL (CON CUERDA) DE ACEITE BAJA • Para arrancar el generador, ponga el interruptor On/Off en la posición ON. El motor se encuentra equipado con un sensor de presión de aceite baja •... -
Page 35: Mantenimiento
Mantenimiento 3.1 PROGRAMA DE MANTENIMIENTO NOTA: NO use una manguera de jardín para limpiar el generador. Puede Siga los intervalos del calendario. Se requiere un mantenimiento más entrar agua en el sistema de combustible del motor y causar frecuente para el uso en las condiciones adversas que se listan a problemas. -
Page 36: Servicio Del Filtro De Aire
Mantenimiento • Recubra la empaquetadura del filtro nuevo con aceite de motor Figura 14 – Filtro de aire limpio. Gire el filtro en sentido horario hasta que la empaquetadura haga contacto con el adaptador del filtro. Luego apriete 3/4 de vuelta más. -
Page 37: Ajuste De La Luz De Válvulas
Mantenimiento 3.5 AJUSTE DE LA LUZ DE VÁLVULAS Figura 27 - Ajuste de la luz de válvulas Luego de las primeras 50 horas de funcionamiento, revise la holgura Prisionero de de válvulas en el motor y ajuste si es necesario. Balancín bola pivote IMPORTANTE: Si no se siente cómodo haciendo este procedimiento... -
Page 38: Otros Consejos Sobre El Almacenamiento
Servicio de la batería • Desconecte la manguera de recuperación de la válvula de inversión. PRECAUCIÓN Empuje la manguera para pasarla a través del ojal de la esquina del tanque de combustible. Esto permitirá retirar el tanque de E vite la pulverización del agujero de la bujía ... -
Page 39: Resolución De Problemas
Resolución de problemas 5.1 GUÍA DE RESOLUCIÓN DE PROBLEMAS PROBLEMA CAUSA SOLUCIÓN El motor funciona, 1. El disyuntor se encuentra abierto. 1. Reconecte el disyuntor. pero no hay salida 2. Conexión deficiente o conjunto de cables de conexión 2. Compruebe y repare. de CA. - Page 40 Pieza Núm. 0K2577 Revisión A (06/05/13) Impreso en EE. UU. .
-
Page 41: Manuel Du Propriétaire
Manuel du propriétaire Générateurs portatifs série XG 6500 à 8000 watts DANGER! G AZ D'ÉCHAPPEMENT MORTELS! N'utiliser l'appareil qu'à l'EXTÉRIEUR, loin des fenêtres, des portes et des conduits d'aération! N ON DESTINÉ POUR DES UTILISATIONS DE MAINTIEN DES FONCTIONS VITALES CRITIQUES. - Page 42 Table des matières Introduction ...............41 Entretien ..............53 Programme d'entretien ............53 Lire ce manuel au complet ........41 Recommandations générales ..........53 Règles de sécurité ............41 Entretien du filtre à air ............54 Index des normes ............. 43 Nettoyer l'écran pare-étincelles ......... 54 Régler le jeu des soupapes ..........
-
Page 43: Introduction
Introduction INTRODUCTION MISE EN GARDE Merci d'avoir acheté ce modèle fabriqué par Generac Power Systems, Inc. Indique une situation ou une action dangereuse qui, si elles Ce modèle est un générateur compact, haute performance, refroidi par air, ne sont pas évitées, pourraient entraîner des blessures entraîné... - Page 44 Règles de sécurité RISQUES ÉLECTRIQUES • Ne jamais utiliser la génératrice ni aucune de ses parties en guise de marchepied. Mettre un pied sur l'appareil peut exercer une contrainte • Le générateur produit une tension élevée dangereuse lorsqu'il est utilisé. sur les pièces et les briser, et peut entraîner des conditions d'utilisation Éviter tout contact avec les câbles dénudés, les bornes, les connexions, dangereuses en raison de fuites de gaz d'échappement, de carburant,...
-
Page 45: Index Des Normes
Règles de sécurité INDEX DES NORMES Identification du générateur En l'absence de normes, codes, lois et règlements pertinents, les informations publiées ci-dessous peuvent être utilisées comme un guide pour l'utilisation de cet équipement. Toujours utiliser la dernière révision publiée des normes indiquées. 1. -
Page 46: Information Générale
Information générale 1.1 DÉBALLAGE REMARQUE : Les roues ne sont pas conçues pour être utilisées sur le • Retirer tout le matériel d'emballage. réseau routier. • Retirer la boîte d'accessoires. • Voir la figure 2 et installer les roues et le pied-support du châssis •... -
Page 47: Informations Relatives Aux Émissions
Utilisation 1.3 INFORMATIONS AU SUJET DES ÉMISSIONS Modèle no ..................005796 Puissance nominalemax..............6,5 kW** L'Environmental Protection Agency (EPA) exige que ce générateur soit Puissance de surtension ............. 8,13 kW** conforme aux normes d'émissions d'échappement et par évaporation. Tension CA nominale ..............120/240 Ce générateur est certifié... - Page 48 Utilisation 8. Disjoncteurs (CA) – La prise de 30 A est protégée par une paire Figure 3 – Emplacements du générateur de disjoncteurs à réarmement de type bouton-poussoir ou d'un disjoncteur bipolaire à bascule afin de protéger le générateur des surcharges électriques.
-
Page 49: Compteur D'heures - Sans Remise À Zéro
Utilisation 2.1.1 CONNEXION DELA BATTERIE Lorsque le compteur horaire est en mode Flash Alert (Alerte flash), le message d'entretien alternera toujours avec le temps écoulé en REMARQUE : heures et en dixièmes. Les heures clignotent quatre fois, puis alternent La batterie fournie avec le générateur est complètement chargée. avec le message d'entretien quatre fois jusqu'à... -
Page 50: Cordons Et Fiches De Branchement
Utilisation 2.4 CORDONS ET FICHES DE BRANCHEMENT L es gaz d'échappement du moteur contiennent du monoxyde de carbone, qui est invisible et inodore. Ce gaz dangereux, s'il est respiré à des 2.4.1 PRISE DE COURANT DOUBLE DE 120 V C.A., 20 A concentrations suffisantes, peut provoquer une AVEC DISJONCTEUR DFT perte de conscience ou même la mort. -
Page 51: Ne Pas Surcharger Le Générateur
Utilisation 2.5.2 CONNEXIONDU GÉNÉRATEUR AU SYSTÈME 2.5.4 BRANCHEMENT DES CHARGES ÉLECTRIQUES ÉLECTRIQUE D'UN BÂTIMENT NE PAS brancher des charges de 240 volts sur des prises de 120 volts. Pour connecter l'appareil directement au système électrique d'un bâtiment, il est recommandé d'utiliser un commutateur de transfert NE PAS brancher de charges triphasées sur le générateur. -
Page 52: Guide De Référence De Puissance
Utilisation 2.7 GUIDE DE RÉFÉRENCE DE PUISSANCE 2.8 AVANT DE DÉMARRER LE GÉNÉRATEUR Avant de faire fonctionner le générateur, de l'huile-moteur et de Appareil ......Puissance de fonctionnement l'essence devront être ajoutées, comme suit : *Climatiseur (12 000 Btu) . -
Page 53: Démarrage Du Moteur
Utilisation Figure 9 – Niveau d'huile IMPORTANT : Il est important de prévenir la formation de dépôts gommeux dans certaines parties du circuit d'alimentation comme le carburateur, le tuyau souple de carburant ou le réservoir pendant le remisage. Les carburants à l'alcool (appelés gazohol, éthanol ou méthanol) peuvent attirer l'humidité, ce qui entraîne la séparation et REMPLIR LE CARTER la formation d'acides pendant le remisage. -
Page 54: Arrêt Du Moteur
Utilisation 2.11 SYSTÈME D'ARRÊT BASSE PRESSION D'HUILE 2.9.1 DÉMARRAGE MANUEL (LANCEUR À RAPPEL) Le moteur est équipé d'un capteur de basse pression d'huile qui • Pour démarrer le générateur, mettre l'interrupteur Marche/Arrêt à la permet d'arrêter automatiquement le moteur lorsque la pression d'huile position Marche. -
Page 55: Entretien
Entretien 3.1 PROGRAMME D'ENTRETIEN REMARQUE : NE PAS utiliser un tuyau d'arrosage pour nettoyer le générateur. Suivre les intervalles du calendrier. Un entretien plus fréquent est L'eau peut pénétrer dans le circuit d'alimentation du moteur requis lors d'une utilisation dans les conditions difficiles indiquées et causer des problèmes. -
Page 56: Entretien Du Filtre À Air
Entretien • Enduire le joint du nouveau filtre d'huile-moteur propre. Tourner le Figure 14 – Filtre à air filtre dans le sens des aiguilles d'une montre jusqu'à ce que le joint entre en contact légèrement avec l'adaptateur de filtre. Puis serrer un 3/4 de tour de plus. -
Page 57: Régler Le Jeu Des Soupapes
Entretien 3.5 RÉGLER LE JEU DES SOUPAPES Figure 27 - Réglage du jeu des soupapes Après les 50 premières heures de fonctionnement, vérifier le jeu Culbuteur des soupapes du moteur et ajuster si nécessaire. Goujon de rotule IMPORTANT : En cas de problème lors de cette procédure ou si les Contre-écrou outils appropriés ne sont pas disponibles, apporter le générateur au Tige de... -
Page 58: Autres Conseils Pour Le Remisage
Entretien de la batterie • Déconnecter le tuyau de récupération de la soupape de retournement. MISE EN GARDE Pousser le tuyau à travers le passe-fil dans le coin du réservoir de É viter les jets provenant du trou de la bougie lors carburant. -
Page 59: Dépannage
Dépannage 5.1 GUIDE DE DÉPANNAGE PROBLÈME CAUSE CORRECTION Le moteur tourne, 1. Le disjoncteur est ouvert. 1. Réarmer le disjoncteur. mais aucune sortie 2. Mauvais branchement ou cordon défectueux. 2. Vérifier et réparer. CA n'est produite. 3. L'appareil branché est défectueux. 3. - Page 60 No de pièce du manuel 0K2577 Révision A (05/06/13) Imprimé aux É.-U.
