Summary of Contents for ProLights GALLERYCLIPSETU

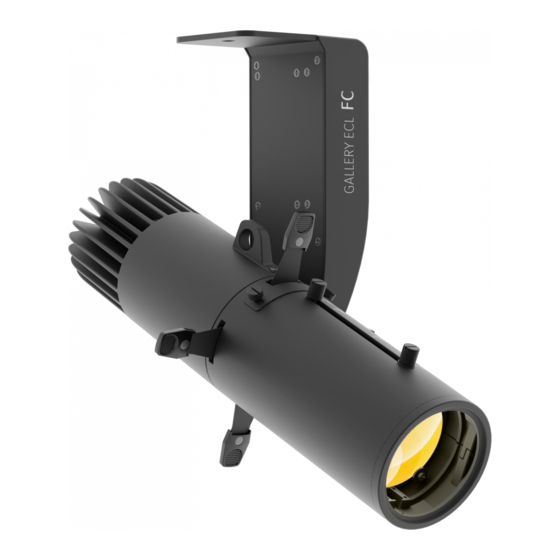

- Page 1 GALLERYCLIPSETU GALLERYECLIPSEDY MINI LED ELLIPSOIDAL MANUALE UTENTE USER MANUAL IT - EN...
- Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.
-
Page 3: Table Of Contents
GALLERYECLIPSETU - GALLERYECLIPSEDY INDICE Sicurezza Avvertenze generali Attenzioni e precauzioni per l’installazione 1 Introduzione 1. 1 GALLERYECLIPSETU-DY Descrizione e specifiche tecniche 1. 2 GALLERYECLIPSEDY Descrizione e specifiche tecniche 1. 3 Configurazione GALLERYECLIPSETU-DY 1. 4 Elementi di comando e di collegamento 2 Installazione 2. -
Page 4: Avvertenze Generali
GALLERYECLIPSETU - GALLERYECLIPSEDY ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla . -
Page 5: Introduzione
GALLERYECLIPSETU - GALLERYECLIPSEDY - 1 - INTRODUZIONE 1.1 GALLERYECLIPSETU-DY - DESCRIZIONE E SPECIFICHE TECNICHE GALLERY ECLIPSE is a compact LED ellipsoidal luminaire designed for gallery, product, and shop window lighting. Featuring a beautiful controllable beam, and stunning aesthetics, the GALLERY ECLIPSE is a flexi- ble tool for commercial and product lighting. - Page 6 GALLERYECLIPSETU - GALLERYECLIPSEDY CARATTERISTICHE FISICHE • Connessioni di alimentazione: 16A Shuko plug • IP: 30 • Raffreddamento: Proiettore privo di ventole e struttura disegnata per una dissipazione a convezione naturale • Dimensioni (LxAxP): 183x230x338mm • Peso: 2.5kg GALLERYECLIPSETU-DY Fig.1 - Disegno tecnico...
-
Page 7: Elementi Di Comando E Di Collegamento
GALLERYECLIPSETU - GALLERYECLIPSEDY 1.2 ELEMENTI DI COMANDO E COLLEGAMENTI GALLERYECLIPSETU-DY Fig.3 1. GALLERYECLIPSETU-DY 2. VITE DI FISSAGGIO OTTICA SAGOMATORE 3. SAFETY EYE per l’aggancio al cavo di sicurezza 4. BRACCIO GIREVOLE 5. PANNELLO DI CONTROLLO con display e 4 pulsanti per accesso e gestione delle diverse funzioni. -
Page 8: Installazione
GALLERYECLIPSETU - GALLERYECLIPSEDY - 2 - INSTALLAZIONE 2.1 MONTAGGIO GALLERYECLIPSETU-DY è stato progettato per applicazioni in campo commerciale, musei, ristoranti, chie- se, teatri educativi e qualsiasi altro ambito in cui le dimensioni rappresentano un fattore importante. Per il fissaggio occorrono dei supporti robusti per il montaggio. L’area di collocazione deve avere una stabilità... -
Page 9: Funzioni E Impostazioni
GALLERYECLIPSETU - GALLERYECLIPSEDY - 3 - FUNZIONI E IMPOSTAZIONI 3.1 FUNZIONAMENTO Per accendere il GALLERYECLIPSETU-DY, inserire la spina del cavo di alimentazione in una presa di rete (100-240V~/50-60Hz). Effettuare le regolazioni del dimmer e dello zoom mediante le relative manopole. Dopo l’utilizzo spegnere il dispositivo, staccare la spina dalla presa di rete. -
Page 10: Struttura Menù
GALLERYECLIPSETU - GALLERYECLIPSEDY 3.3 STRUTTURA MENU MENU ð ð CONNECT Address Value (1-512) ð ð DMX Mode Basic 1CH STANDARD 3CH ð ð ð Wireless Receive ON/OFF ð Reset Connect YES/NO ð ð ð SET UP Screen Backlight On (10s,20s,30s) ð... -
Page 11: Modalità Static
GALLERYECLIPSETU - GALLERYECLIPSEDY 3.4 MODALITÀ DMX • Per impostare l’indirizzo DMX, premere il tasto MENU fino a quando sul display non appare DMX ADDRESS, quindi premere il tasto ENTER. • Premere il tasto UP/DOWN per selezionare il valore desiderato (001-512); tenere premuto invece il tasto UP/DOWN per lo scorrimento veloce. -
Page 12: Canali Dmx
GALLERYECLIPSETU - GALLERYECLIPSEDY 3.7 CANALI DMX 1 CANALE MODE FUNCTION Value 1 Ch DIMMER 0~100% 000 - 255 3 CANALI MODE FUNCTION Value 3 Ch DIMMER 0~100% 000 - 255 SHUTTER No function (shutter open) 000 - 010 Strobe effect slow to fast 011 - 082 No function (shutter open) 083 - 093... -
Page 13: Funzioni Dispositivo
GALLERYECLIPSETU - GALLERYECLIPSEDY 3.8 IMPOSTAZIONI DISPLAY È possibile modificare i seguenti parametri, relativi al display, seguendo la medesima procedura: • Premere il tasto ENTER per accedere al menu principale. • Premere il tasto UP/DOWN per scorrere nel menu, selezionare l’icona Setup, quindi premere il tasto ENTER per accedere al menu successivo. -
Page 14: Impostazioni Wireless
GALLERYECLIPSETU - GALLERYECLIPSEDY - Temperature - Attraverso la funzione Temperature è possibile visualizzare sul display la temperatura presente all’interno della testa mobile, dove è situata la lampada. La temperatura può essere visua- lizzata in gradi Celsius o Fahrenheit (vedi pagina 31). - Version - Attraverso la funzione Version è... -
Page 15: Manutenzione
GALLERYECLIPSETU - GALLERYECLIPSEDY - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata. •... - Page 16 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
- Page 17 GALLERYECLIPSETU - GALLERYECLIPSEDY TABLE OF CONTENTS Safety General instructions Warnings and installation precautions 1 Introduction 1. 1 GALLERYECLIPSETU-DY Description and specifications 1. 2 Operating elements and connections 2 Installation 2. 1 Mounting 3 Functions and settings 3. 1 Operation 3. 2 Basic 3.
-
Page 18: General Instructions
GALLERYECLIPSETU - GALLERYECLIPSEDY WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction •... -
Page 19: Introduction
GALLERYECLIPSETU - GALLERYECLIPSEDY - 1 - INTRODUCTION 1.1 GALLERYECLIPSETU-DY - DESCRIPTION AND TECHNICAL SPECIFICATIONS GALLERY ECLIPSE is a compact LED ellipsoidal luminaire designed for gallery, product, and shop window lighting. Featuring a beautiful controllable beam, and stunning aesthetics, the GALLERY ECLIPSE is a flex- ible tool for commercial and product lighting. - Page 20 GALLERYECLIPSETU - GALLERYECLIPSEDY • IP: 30 • Cooling: Natural cooling of the peculiar chassis and to absence of fans • Dimensions (WxHxD): 183x230x338mm • Weight: 2.5kg GALLERYECLIPSETU-DY Fig.1 - Technical drawing...
-
Page 21: Operating Elements And Connections
GALLERYECLIPSETU - GALLERYECLIPSEDY 1.2 OPERATING ELEMENTS AND CONNECTIONS GALLERYECLIPSETU-DY Fig.2 1. GALLERYECLIPSETU-DY 2. LOCKING KNOB for optics profiler 3. SAFETY EYE to attach safety cable. 4. ROTARY ARM 5. CONTROL PANEL with display and 4 buttons used to access the control panel functions and manage them 6. -
Page 22: Installation
GALLERYECLIPSETU - GALLERYECLIPSEDY - 2 - INSTALLATION 2.1 MOUNTING GALLERYECLIPSETU-DY is designed for applications in exhibition areas, commercial spaces, museums, res- taurant, churches, and any other installation where size is an important factor. For fixing, stable mounting clips are required. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight. -
Page 23: Functions And Settings
GALLERYECLIPSETU - GALLERYECLIPSEDY - 3 - FUNCTIONS AND SETTINGS 3.1 OPERATION To turn on the GALLERYECLIPSETU-DY connect the supplied main cable to a socket (100-240 VAC-50/60 Hz). Then the unit is ready for operation. You can also adjust the dimmer and zoom using the knobs. To switch off, disconnect the mains plug from the socket. -
Page 24: Menu Structure
GALLERYECLIPSETU - GALLERYECLIPSEDY 3.3 MENU STRUCTURE MENU ð ð CONNECT Address Value (1-512) ð ð DMX Mode Basic 1CH STANDARD 3CH ð ð ð Wireless Receive ON/OFF ð Reset Connect YES/NO ð ð ð SET UP Screen Backlight On (10s,20s,30s) ð... -
Page 25: Dmx Mode
GALLERYECLIPSETU - GALLERYECLIPSEDY 3.4 DMX MODE • Press the button MENU so many times until the display shows DMX ADDRESS, and press the button ENTER to confirm. • Press UP/DOWN button to select the desired value (001-512). Press and hold to scroll quickly. •... -
Page 26: Channels Dmx
GALLERYECLIPSETU - GALLERYECLIPSEDY 3.7 CHANNELS DMX 1 CANALE MODE FUNCTION Value 1 Ch DIMMER 0~100% 000 - 255 3 CANALI MODE FUNCTION Value 3 Ch DIMMER 0~100% 000 - 255 SHUTTER No function (shutter open) 000 - 010 Strobe effect slow to fast 011 - 082 No function (shutter open) 083 - 093... -
Page 27: Display Settings
GALLERYECLIPSETU - GALLERYECLIPSEDY 3.8 DISPLAY SETTINGS You can change the following parameters related to the display, following the same procedure: • Press the ENTER button to access the main menu. • Press the UP / DOWN keys to scroll the menu, select the Setup icon, then press the ENTER button to enter the next menu. -
Page 28: Operations In Automatic Mode
GALLERYECLIPSETU - GALLERYECLIPSEDY - Fixture Time - Through the Fixture Time function you can display the operating time of the projector. - Temperature - Through the Temperature function can be displayed the temperature inside the fix- ture, near the lamp. The temperature can be displayed in degrees Celsius or Fahrenheit. - Version - Through Version function you can display the currently installed software version. -
Page 29: Maintenance
GALLERYECLIPSETU - GALLERYECLIPSEDY - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down. •... - Page 30 GALLERYECLIPSETU - GALLERYECLIPSEDY...
- Page 31 GALLERYECLIPSETU - GALLERYECLIPSEDY...
- Page 32 MUSIC & LIGHTS S.r.l. Via Appia, km 136,200 - 04020 Itri (LT) - ITALY Phone +39 0771 72190 - Fax +39 0771 721955 www.musiclights.it - email: info@musiclights.it ISO 9001:2008 Certified Company...
