Kugelhahn
VZBA-...-63-32..-...-V4V4T
Bedienungsanleitung
Original: de
Kugelhahn VZBA-...-63-32..-...-V4V4T

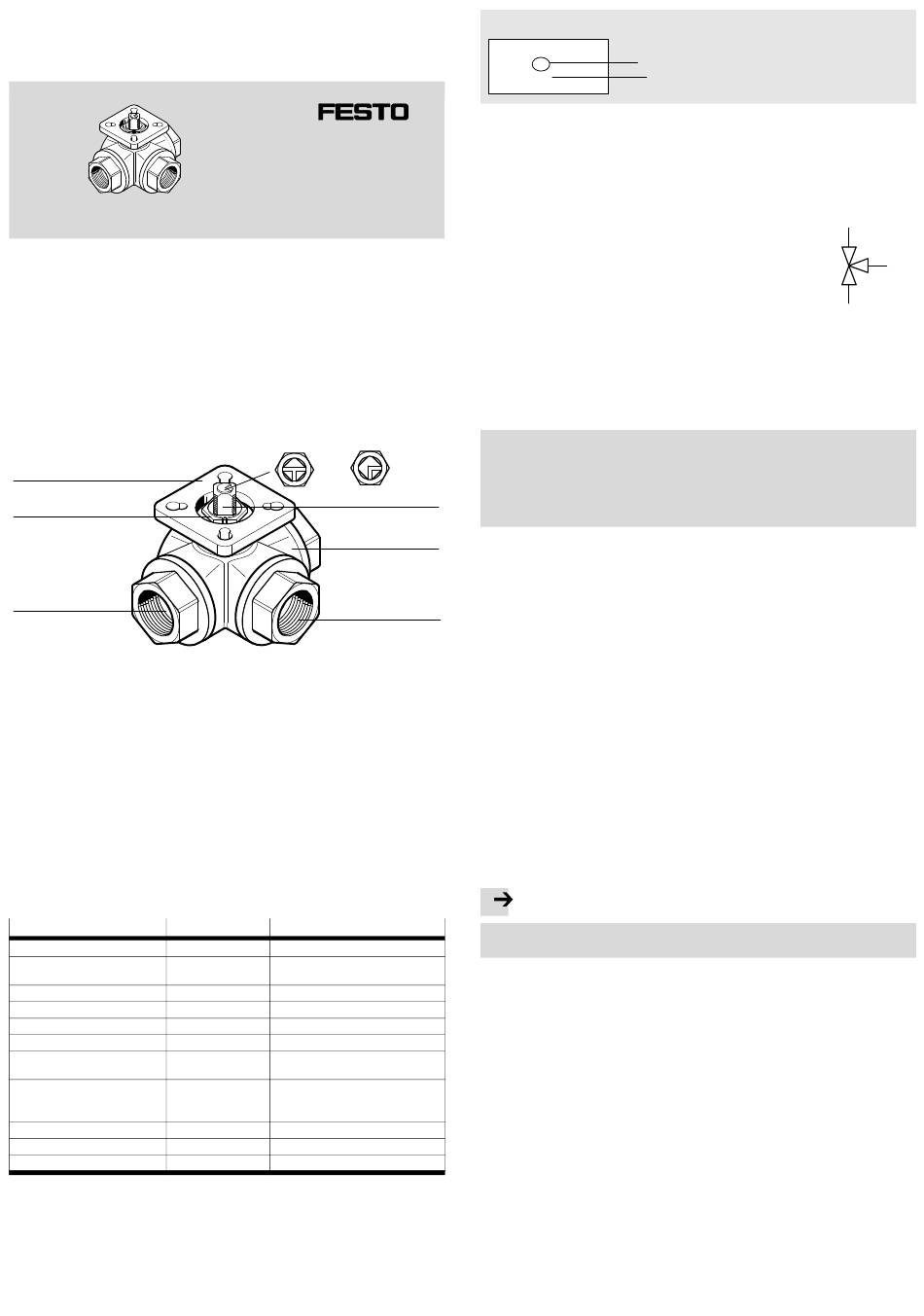

1 Bedienteile und Anschlüsse
1
6
5
1
Flansch nach ISO 5211
2
Anti-blow-out Schaltwelle mit
Schlitz (T/L) als Stellungsanzeige
3
Gehäuse
Fig. 1
2 Aufbau
Die 3/2-Wege-Kugelhähne der Baureihe VZBA bestehen aus:
– einem Gehäuse mit den entsprechenden Rohranschlüssen,
– einer weichgedichteten Kugel mit L– oder T–förmiger Bohrung als Abschlusskör­
per,
– einer Anti-blow-out Schaltwelle mit Spindeldichtung und Stellungsanzeige. Die
Schlitzrichtung auf der Welle entspricht der Durchflussrichtung.
Das Produkt gibt es in verschiedenen Ausführungen. Die vorliegende Bedienung­
sanleitung beschreibt folgende Produktvarianten:
Merkmale Typenschlüssel
Typ VZBA
¼", Å", ½", ¾",
1)
Baugröße (Gewinde-Nenngröße
bzw. Nennweite DN) 1", 1¼", 1½", 2"
Anschlussart 1 G
Anschlussart 2 G
Anschlussart 3 G
Nenndruck Amartur PN 63
Wegefunktion 32T
32L
Flanschanschluss nach ISO 5211 F0304
F0405
F0507
Werkstoff Gehäuse V4
Werkstoff Absperrelement V4
Dichtungsmaterial T
1) Rohrgewindeart Rp (zylindrisches Rohrinnengewinde)
Fig. 2
Wählen Sie bitte geeignete Betätigungselemente (Handhebel, Schwenkantrieb)
aus dem Katalog (è www.festo.com/catalogue).
Festo AG & Co. KG
Postfach
73726 Esslingen
Deutschland
+49 711 347-0
www.festo.com
8059953
1602c
[8059954]
. . . . . . . . . . . . . . . . . . . . . . . . . . . .
T-Bohrung L-Bohrung
4
Rohranschluss mit Innengewinde
(Gewindesstutzen)
5
Im Gehäuseinneren: Kugel
6
Stopfbuchsmutter
Beschreibung
Kugelhahn für die Prozessautomation
DN8, DN10, DN15, DN20,
DN25, DN32,DN40, DN50
Rohrgewinde nach EN 10226-1
Rohrgewinde nach EN 10226-1
Rohrgewinde nach EN 10226-1
PN 63
3/2-Wege, T-Bohrung
3/2-Wege, L-Bohrung
2 Lochkreise mit @ 36 und 42 mm
2 Lochkreise mit @ 42 und 50 mm
2 Lochkreise mit @ 50 und 70 mm
Edelstahl
Edelstahl
PTFE-verstärkt
Produktidentifikation
†‡
VZBA - *
1692210
1) Merkrmale des Produkts è weitere Kennzeichnungen auf dem Produkt
Fig. 3 Typenschild – Beispiel
3 Funktion
Die Drehbewegung des montierten Schwenkantriebs bzw. Handhebels wird auf die
Schaltwelle des Kugelhahns übertragen. Die Schaltwelle überträgt die Drehbewe­
gung auf die weichgedichtete Kugel mit L– oder T–Bohrung.
Je nach Stellung sperrt die Kugel den Durchfluss oder
gibt ihn frei. Die Kugelhähne VZBA lassen sich um 90°
schalten in zwei mögliche Endlagen. Die möglichen
Endlagen sind abhängig von der Montage des
verwendeten Schwenkantriebs bzw. des Handhebels.
4 Anwendung
Bestimmungsgemäß dienen die Kugelhähne der Baureihe VZBA als Armatur zur
Strömungssteuerung neutraler, flüssiger und gasförmiger Fluide in Rohrlei­
tungssystemen. Die Produkte sind auf die Anforderungen der Fabrik- und Prozes­
Deutsch
sautomatisierung zugeschnitten (è Katalog www.festo.com/catalogue). Sie
eignen sich für den Einsatz in der chemischen und petrochemischen Industrie.
Bei speziellen Umgebungsbedingungen:
Beachten Sie die Angaben im Zertifikat zum Produkt è Support-Portal auf ww­
w.festo.com. Bei Einsatz in staubbelasteter Umgebung müssen Oberflächen und
Stellorgane in regelmäßigen Abständen gereinigt werden. Die Reinigungs­
2
intervalle richten sich nach der anfallenden Staubmenge und der durch das Fluid
erzeugten Oberflächentemperatur.
3
Die Kugelhähne lassen sich mit einem geeigneten Schwenkantrieb (Flansch nach
ISO 5211) oder Handhebel betätigen.
– Der Betrieb mit abrasiven Medien und mit festen Stoffen ist unzulässig.
– Prüfen Sie vor dem Einsatz des Produkts die Verträglichkeit des Mediums mit
4
den Werkstoffen des Produkts, damit schädigende Einflüsse des Mediums
vermieden werden (è Technische Daten).
– Die Kugelhähne VZBA sind verwendbar für Fluide der Gruppe 1 nach EU-Druck­
geräterichtlinie.
– Die Kugelhähne VZBA sind ungeeignet für permanente Zwischenstellungen und
zum Regeln des Durchflusses.
– Das Einschweißen in eine Rohrleitung ist unzulässig! Nutzen Sie geeignete
Verschraubungen, um das Produkt mit der Rohrleitung zu verschrauben.
5 Transport und Lagerung
– Berücksichtigen Sie das Gewicht des Produkts. Je nach Ausführung wiegt das
Produkt über 7 kg (è Fig. 8).
– Bei Versand gebrauchter Produkte: Alle gesetzlichen Vorgaben für den Umgang
mit gefährlichen Stoffen und den Transport von Gefahrgut einhalten. Für
Rücksendung an Festo è Kapitel 6.
– Sorgen Sie für Lagerbedingungen wie folgt: Kurze Lagerzeiten und kühle, tro­
ckene, schattige korrosionsgeschützte Lagerorte.
6 Voraussetzungen für den Produkteinsatz
Hinweis
Einbau und Inbetriebnahme nur von qualifiziertem Fachpersonal, gemäß Be­
dienungsanleitung.
– Vergleichen Sie die Grenzwerte in dieser Bedienungsanleitung mit denen Ihres
1)
Einsatzfalls (z. B. Medium, Drücke, Temperaturen, Massen, Durchflüsse).
1)
– Berücksichtigen Sie die Umgebungsbedingungen am Einsatzort.
1)
– Betreiben Sie das Produkt nur in Verbindung mit neutralen, flüssigen und gasför­
migen Fluiden.
– Verwenden Sie das Produkt im Originalzustand ohne jegliche eigenmächtige
Veränderung.
– Verwenden Sie das Produkt nur in technisch einwandfreiem Zustand.
– Halten Sie alle geltenden nationalen und internationalen Vorschriften ein.
Rücksendung an Festo
Gefährliche Stoffe können die Gesundheit und Sicherheit von Personen gefährden
und zu stoffbedingten Schädigungen der Umwelt führen. Zur Vermeidung von Ge­
fährdungen darf das Produkt nur nach ausdrücklicher Aufforderung von Festo
zurückgesendet werden.
– Den regionalen Ansprechpartner von Festo kontaktieren.
– Die Kontaminationserklärung ausfüllen und außen an die Verpackung anbringen.
– Alle gesetzlichen Vorgaben für den Umgang mit gefährlichen Stoffen und den
Transport von Gefahrgut einhalten.
1)
* vollständiger Typencode è Verpackung
Teilenummer – Beispiel
Fig. 4
