- Page 1 CT235A, CT237B AC/DC Current Probes User Manual • Mode d’emploi • Bedienungshandbuch...
- Page 3 CT235A, CT237B AC/DC Current Probes User Manual • Mode d’emploi • Bedienungshandbuch December 2009 ©2009 Amprobe Test Tools. All rights reserved.
- Page 5 CT235A, CT237B AC/DC Current Probes User Manual...
- Page 6 Amprobe’s behalf. To obtain service during the warranty period, return the product with proof of purchase to an authorized Amprobe Test Tools Service Center or to an Amprobe dealer or distributor. See Repair Section for details. THIS WARRANTY IS YOUR ONLY REMEDY. ALL...
-
Page 7: Table Of Contents

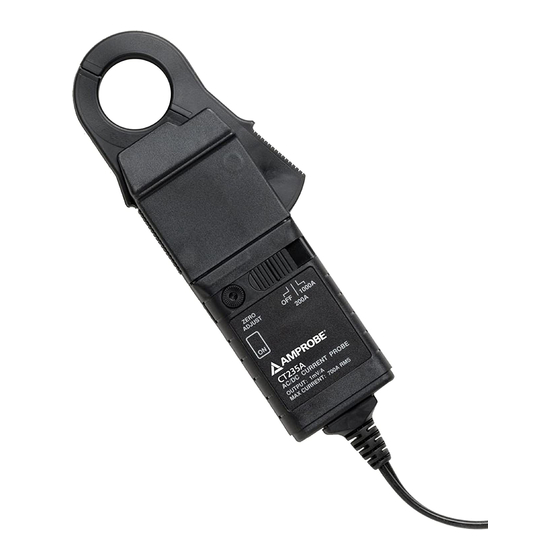

Hall Effect technology the CT237B can accurately measure currents up to 200 A rms over the frequency range of DC to 10 kHz, while the CT235A measures currents up to 1000A DC or AC peak. These features make them... -
Page 8: Specifications
Output cable and connectors approx. 1.5 m long terminated with 4mm safety plugs Dimensions CT237B 185 x 70 x 30 mm CT235A 195 x 70 x 30 mm Environmental indoor use altitude up to 2000m temperature 0°C to +50°C maximum relative humidity 80% for temperatures up to 31°C decreasing... -
Page 9: Operating Instructions
Switch on the probe using the On - Off switch and check that the LED is lit. Select the required current range (20 Amp or 200 Amp for the CT237B; 200A or 1000A for the CT235A). Connect the output lead to a multimeter. Select AC millivolts to measure Alternating Current and DC millivolts for Direct Current. -
Page 10: Frequency Response And Accuracy Curves
Please read the warranty statement and check your battery before requesting repair. During the warranty period any defective test tool can be returned to your Amprobe® Test Tools distributor for an exchange for the same or like product. Please check the “Where to Buy” section on www.amprobe.com for a list of distributors near you. - Page 12 1000 10000 0, 5 - 0, 5 - 1, 5 - 2, 5 1000 10000 - 10...
- Page 15 CT235A, CT237B AC/DC Current Probes User Manual Mode d’emploi • Bedienungshandbuch • French...
- Page 16 Limitation de garantie et de responsabilité Amprobe garantit l’absence de vices de matériaux et de fabrication de ce produit dans des conditions normales d’utilisation et d’entretien pendant une période d’un an prenant effet à la date d’achat. Cette garantie ne s’applique pas aux fusibles, aux piles jetables ni à...
- Page 17 200 A eff dans un domaine de fréquences de DC à 10 kHz, et la CT235A est capable de mesurer des courants pouvant atteindre 1000 A CC ou AC crête.
- Page 18 ±1.2% lect ± 0.3A calibre 200A CA, <1kHz ±1.2% lect ± 0.3A > 1kHz non spécifier CT235A, calibre 200A/1000A CC ±1% lect ± 0.5A calibre 200A/1000A CA, <10kHz ±1% lect ± 0.5A Résolution CT237B, calibre 20A ± 10mA CT237B, calibre 200A ±...
- Page 19 Mode d’Emploi Se reporter à la Figure 1 pour le CT237B et à la Fig. 2 pour le CT235A. Mise sous tension Lorsque la pince ampèremétrique est sous tension, la diode éléctroluminescente (LED) rouge s’allume. La LED commence à clignoter lorsque la tension fournie par la pile devient trop faible pour assurer un fonctionnement normal, de manière à...
- Page 20 « Where to Buy » (points de vente) sur le site web www.amprobe.com. De plus, aux USA et au Canada, les appareils peuvent être envoyés à un centre de service après-vente Amprobe Test Tools (adresse voir plus loin) pour réparation ou remplacement.
- Page 21 CT235A, CT237B AC/DC Current Probes Users Manual Mode d’emploi • Bedienungshandbuch • German...
- Page 22 Beschränkte Gewährleistung und Haftungsbeschränkung Es wird gewährleistet, dass dieses Amprobe-Produkt für die Dauer von einem Jahr ab dem Kaufdatum frei von Material- und Fertigungsdefekten ist. Diese Gewährleistung erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Nachlässigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw.
- Page 23 Unter der Verwendung der fortgeschrittenen Halleffekttechnologie, kann der CT237B Ströme bis zu 200 A Effektivwert, über einen Frequenzbereich von Gleichstrom bis 10 kHz, präzise messen, während der CT235A bis zu 1000 Ampere Gleichstrom oder Spitzenwechselstrom mißt. Diese Eigenschaften machen sie zu leistungsstarken Instrumenten für den Einsatz in Wechselrichtern, Schaltnetzteilen, industriellen Steuerungen, automotiven Diagnosegeräten und anderen Anwendungen, die eine präzise...
- Page 24 200A Ber., Wechselstr., <1kHz ±1.2 % vMW ± 0, 3 A <1kHz nicht spezifiziert CT235A, 200A/1000A Ber., Gleichstr. ±1 % vMW ± 0,5 A 200A/1000A Ber., Wechselstr., <10kHz ±1 % vMW ± 0,5 A Auflösung CT237B, 20A Bereich ± 10 mA CT237B, 200A Bereich ±...
- Page 25 Luftfeuchtigkeit von 40 % bei 50°C Betriebsanweisungen Siehe Abb. 1 für den CT237B und den CT235A (Seiten 17) Einschalten Wenn der Stromfühler eingeschaltet ist, leuchtet die rote LED Leuchte auf. Falls die LED Leuchte zu blinken anfängt, wird der Benutzer gewarnt, daß die Batteriespannung für einen normalen Betrieb zu niedrig ist, und daß...
- Page 26 Darüber hinaus können in den USA und in Kanada Für Reparaturen außerhalb der Garantie in den Vereinigten Staaten und in Kanada werden die Geräte an ein Amprobe Test Tools Service-Center gesendet. Auskunft über die derzeit geltenden Reparatur- und Austauschgebühren erhalten Sie von Amprobe Test Tools oder der Verkaufsstelle.
