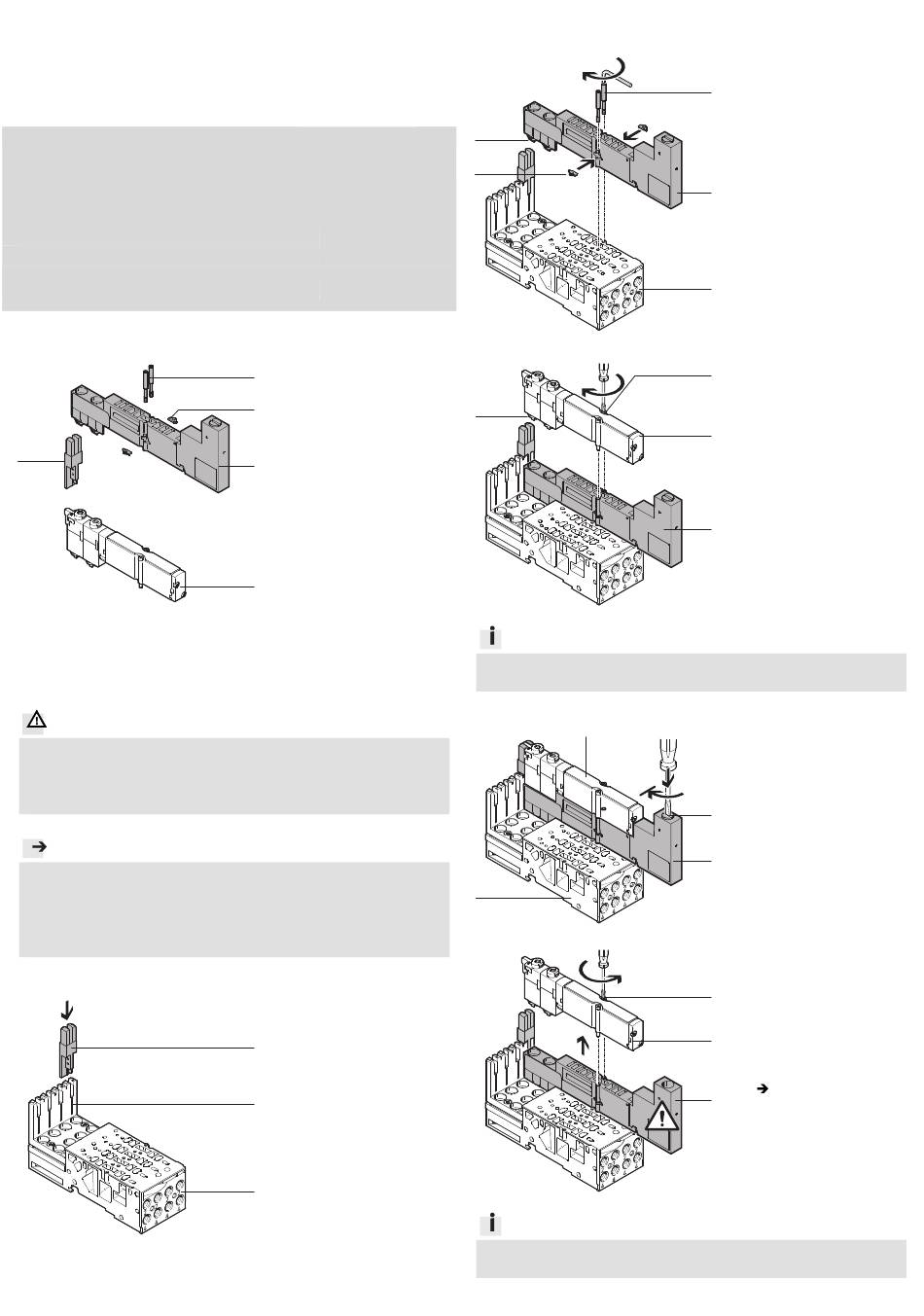

Festo VMPA1-HS Assembly Instructions

Montageanleitung (de)
752 562 / 2010-10NH
Vertikal-Drucksperrplatte
VMPA1-HS
1. Teileliste
4
15297d_1
15297d_2
Bestimmungsgemäß dient die Vertikal-Drucksperrplatte 1 dazu einen
Ventilwechsel unter Betriebs- und Vorsteuerdruck zu ermöglichen. Die
Vertikal-Drucksperrplatte 1 befindet sich zwischen der Anschlussplatte (B)
und dem Ventil 5.
Warnung
Vor unkontrollierten Bewegungen von Bauteilen!
Verletzungen können die Folge sein.
• Stellen Sie sicher, dass im drucklosen Zustand montiert bzw. demon-
tiert wird.
Hinweis
Das Distanzstück 3 enthält einen Kleberauftrag, der sich beim verschrau-
ben mit der Anschlussplatte (B) verbindet (Aushärtungszeit 24 h) und beim
evtl. demontieren zerstört werden würde.
• Beachten Sie, dass die Vertikal-Drucksperrplatte 1 nach der Montage
nicht mehr demontiert werden kann.
2. Vormontage
15297d_3
†‡
Festo AG & Co. KG
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
3
1 Vertikal-Drucksperrplatte
VMPA1-HS
2
2 Unterlegscheibe (2x)
3 Distanzstück (2x)
4 Lichtleiter-
1
verlängerung (1x)
Nicht im Lieferumfang:
5 Magnetventil
VMPA1-M1H-...-PI
5
• Schieben Sie die Lichtleiter-
verlängerung 4 auf das
4
Elektronikmodul (A).
A
B
3. Montage
ß 2
0,4 Nm _ 10%
D
2
15297d_4
0,25 Nm _ 20%
E
15297d_5
Info
Die Vertikal-Drucksperrplatte 1 versorgt das Ventil 5 mit interner
Steuerluft.
4. Wechseln des Ventils 5 unter Betriebs- und Vorsteuerdruck
5
B
15297d_6
15297d_7
Info
Nach dem Wechseln eines Ventils im betätigten Zustand, ist das neue Ven-
til gegebenenfalls erneut elektrisch zu betätigen.
• Prüfen Sie die richtige Lage
3
der konischen Ringdich-
tung (D)
(verjüngende Seite unten).
• Positionieren Sie die
Vertikal-Drucksperrplatte 1
1
auf der Anschlussplatte (B).
• Platzieren Sie die Unterleg-
scheiben 2 mit der Rundung
nach außen in die seitlichen
Schlitze.
• Befestigen Sie die Vertikal-
B
Drucksperrplatte 1 mit bei-
den Distanzstücken 3.
Halten Sie das zulässige An-
ziehdrehmoment ein.
F
• Prüfen Sie die richtige Lage
der konischen Ringdich-
tung (E)
5
(verjüngende Seite unten).
• Positionieren Sie das Ven-
til 5 auf der Vertikal-
Drucksperrplatte 1.
• Drehen Sie die Schrauben (F)
1
fest. Halten Sie das zulässige
Anziehdrehmoment ein.
• Sperren Sie den Betriebs-
druck auf dem entsprechen-
den Ventilplatz ab, indem Sie
G das Betätigungselement (G)
nach unten drücken.
• Verriegeln Sie die Druck-
1
sperrplatte 1 in diesem Zu-
stand indem Sie das nach
unten gedrückte Betäti-
gungselement (G) um 90°
nach rechts drehen.
Nach dem Absperren des
Betriebsdrucks:
F
• Drehen Sie die Schrauben (F)
auf.
5
• Tauschen Sie das Ventil 5
aus. Halten Sie das zulässige
Anziehdrehmoment ein
1
( Abschnitt 3).
Erst nach dem Ventilwechsel:
• Entriegeln Sie die Druck-
sperrplatte 1 indem Sie das
Betätigungselement (G) um
90° nach links drehen.
