3 – INSTALLAZIONE
Identificazione
Tutti i motori con inverter integrato sono
muniti di una targhetta dalla quale potranno
essere rilevati i dati necessari alla loro
identificazione e
riferimento all'immagine di tabella i dati
identificativi sono:
1) Designazione prodotto
2) Codice prodotto
3) Coppia di stallo
4) Coppia nominale
5) Velocità nominale
6) Coppia nominale del freno
7) Campo tensione di ingresso potenza
8) Potenza nominale di ingresso
9) Grado di protezione
10) Classe di Isolamento motore
11) Logo protocollo bus di comunicazione
12) Campo tensione sezione di controllo
13) Corrente massima sezione di controllo
14) Campo temperatura ambiente
15) Numero di serie
16) Numero di serie in codice a barre

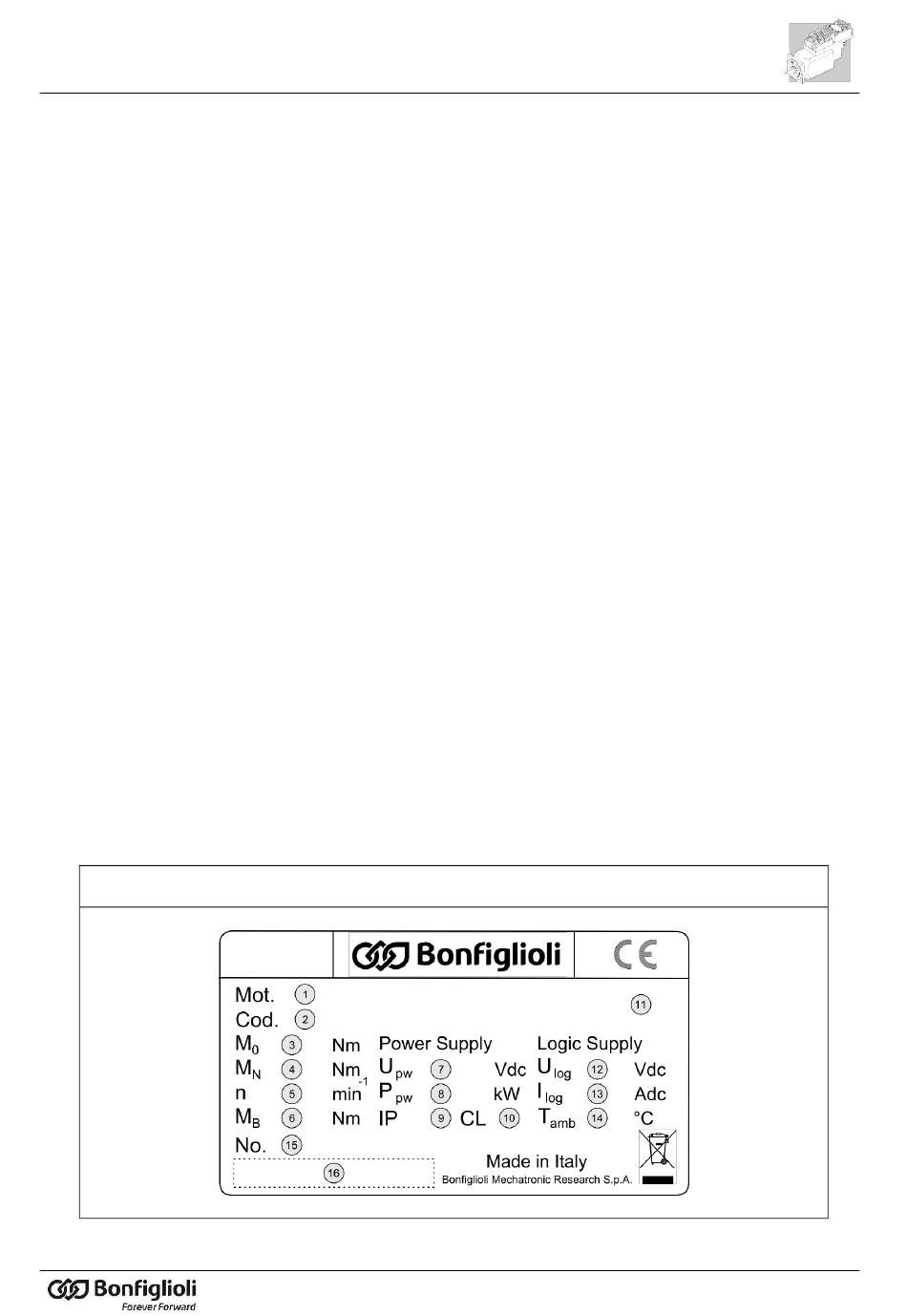

Layout targhetta identificativa / Nameplate Layout
ad altra
presi tutti
corretto utilizzo.
machine, it is the responsibility of the
installer to guarantee that all provisions for
its safe operation have been taken.
i
3 – INSTALLATION
Identification
Motors are provided with a nameplate that
gives identification data and specifications for
correct use. Further information are available
In in the relative catalogue. Table shows the
nameplate used for all motor configurations.
The nameplate data rae:
1) Product designation
2) Product code
3) Stall current
4) Nominal torque
5) Nominal speed
6) Nominal brake torque
7) Power voltage input range
8) Nominal input power
9) Protection degree
10) Motor insulation class
11) Communication bus logo
12) Control voltage input range
13) Maximum current of control input
14) Ambient temperature range
15) Serial number
16) Serial number as barcode
