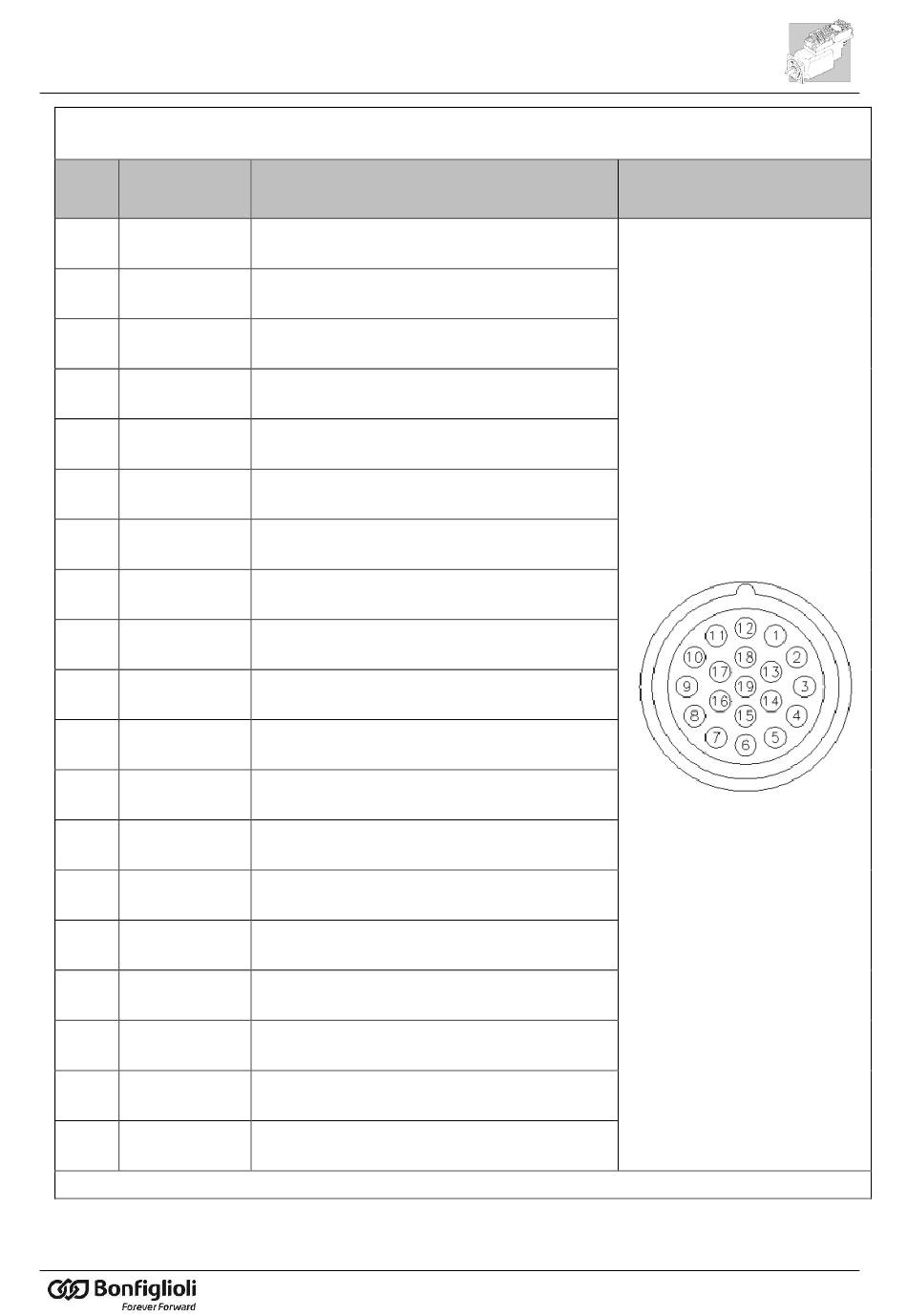

Layout connettore IN-OUT / IN-OUT connector layout – CN4
SEGNALE
PIN
SIGNAL
1 IN/OUT1 -
2 IN/OUT2 -
3 AN_IN -
4 AN_IN +
5 IN/OUT2 +
6 GND_5V
7 +5V
8 IN8
9 OUT5
10 IN/OUT3
11 IN7
12 IN/OUT0 -
13 IN/OUT0 +
14 IN/OUT1 +
15 IN4
16 OUT4
17 OUT6
18 IN6
19 IN5
Max 150mA –
A B
Funzione GND simulato disponibile / function Simulated GND available
DESCRIZIONE
DESCRIPTION
Ingresso/uscita digitale differenziale 1 (-)
Differential digital Input/Output 1 (-)
Ingresso/uscita digitale differenziale 2 (-)
Differential digital Input/Output 2 (-)
Ingresso analogico (-)
Analog Input (-)
Ingresso analogico (+)
Analog Input (+)
Ingresso/uscita digitale differenziale 2 (+)
Differential digital Input/Output 2 (+)
Terra dell'alimentazione +5V
Ground of +5V
A
Alimentazione +5V per encoder ausiliario
A
+5V Supply for auxiliary encoder
Ingresso digitale 8
Digital Input 8
Uscita 5
Output 5
Ingresso/uscita digitale 3
Digital Input/Output 3
Ingresso digitale 7
Digital Input 7
Ingresso/uscita digitale differenziale 0 (-)
Differential digital Input/Output 0 (-)
Ingresso/uscita digitale differenziale 0 (+)
Differential digital Input/Output 0 (+)
Ingresso/uscita digitale differenziale 1 (+)
Differential digital Input/Output 1 (+)
Ingresso digitale 4
Digital Input 4
Uscita 4
Output 4
Uscita 6
Output 6
Ingresso digitale 4
Digital Input 6
Ingresso digitale 5
Digital Input 5
CONNETTORE CN4
B
B
CN4 CONNECTOR
