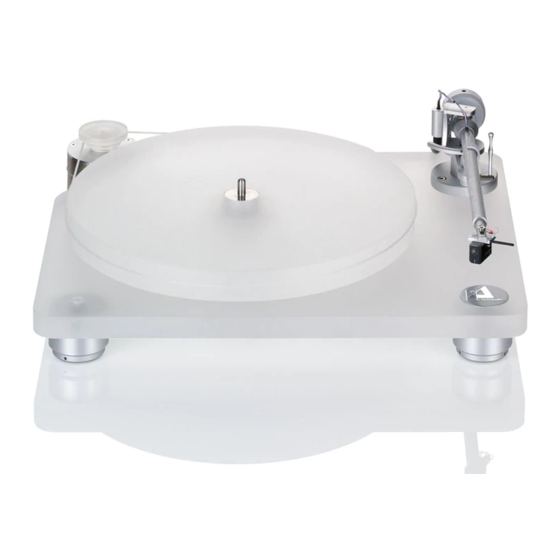

Clearaudio Emotion SE User Manual
Hide thumbs
Also See for Emotion SE:
- User manual (40 pages) ,
- User manual (17 pages) ,
- User manual (32 pages)
Related Manuals for Clearaudio Emotion SE
Summary of Contents for Clearaudio Emotion SE

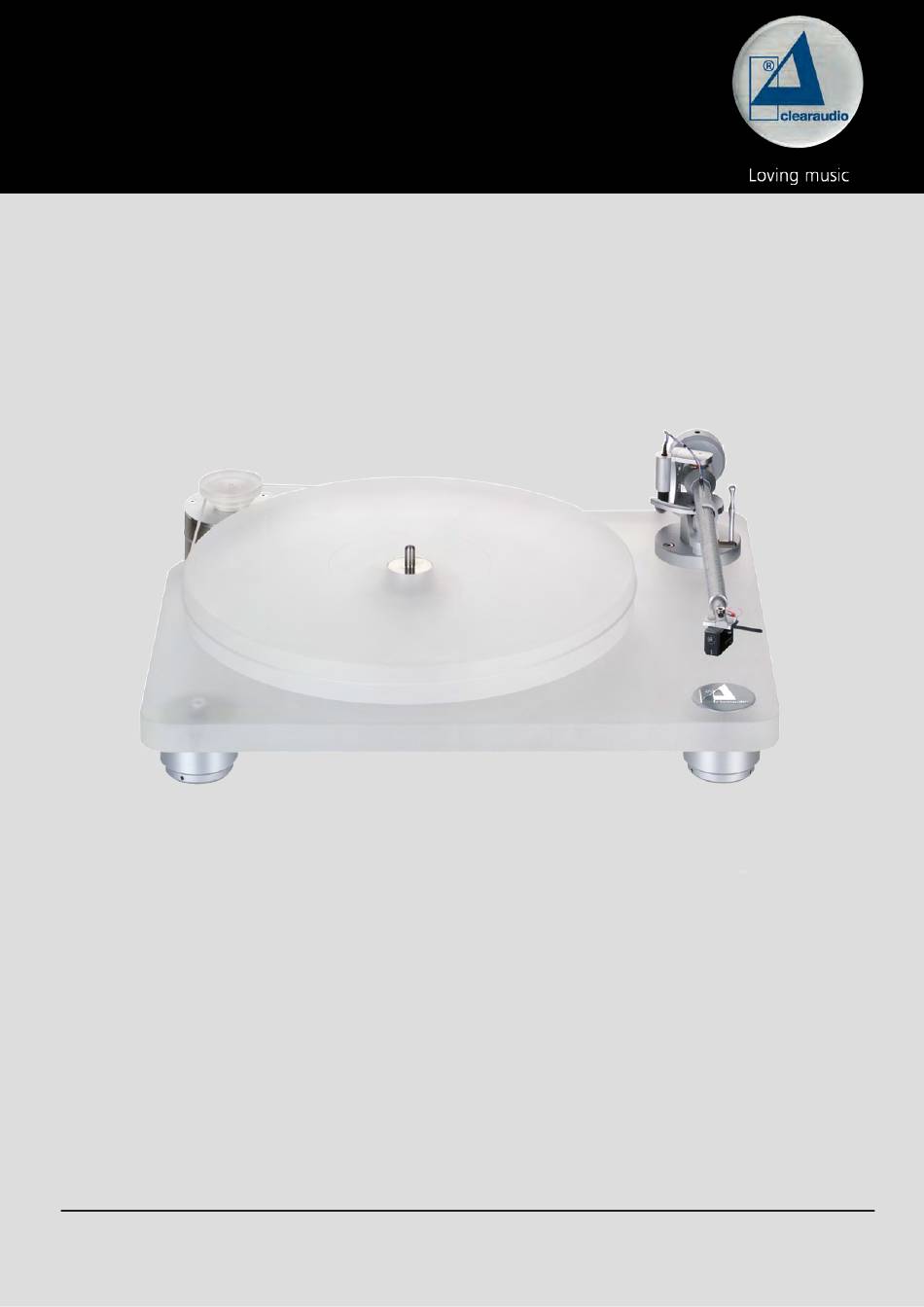

- Page 1 Emotion SE User manual Bedienungsanleitung © clearaudio electronic GmbH, 2018/05 Made in Germany...
- Page 2 Please read this instruction carefully, to avoid any damages or loss of warranty. These instructions will help you with an easy setup and guarantee the highest pleasure for a long time. Emotion SE We wish you a lot of musical enjoyment with your new Clearaudio turntable. Clearaudio electronic GmbH CE-MARKING...
-
Page 3: Table Of Contents
User manual / Bedienungsanleitung Contents 1. Packing overview ..........4 2. List of components ..........5 - 6 3. Installation and setup ......... 7 - 14 4. Special information ..........15 5. Technical data ............. 16 Warranty information ..........32 Made in Germany... -
Page 4: Packing Overview
If ordered as package: Clearaudio Satisfy Carbon tonearm and/or Clearaudio pickup 2. layer (middle): Turntable – chassis with integrated lower bearing part 3. layer (bottom): Platter Pic. 1: Packing overview © clearaudio electronic GmbH, 2018/05... -
Page 5: List Of Components
User manual / Bedienungsanleitung 2. List of components Clearaudio has developed a special and secure turntable packing to prevent your Emotion SE turntable from any transportation damage. Please store this original packing, in case you need to ship the turntable. - Page 6 Not shown: Warranty card, Clearaudio Quality Certificate and return delivery note 3 pcs. hex wrench (sizes: 1.5 / 2.5 / Not shown: Optional: Clearaudio MM Cartridge Smart Stylus Gauge , only when ordered as package © clearaudio electronic GmbH, 2018/05...
-
Page 7: Installation And Setup
User manual / Bedienungsanleitung 3. Installation and set up Emotion SE The setup and installation of the is done quickly and very easy. Please use the white gloves during this procedure, to avoid scratches. You should consider a safe and clean working area for the installation, as near as possible to the... - Page 8 Adjust the height of the turntable by turning the feet counter wise with the delivered hex wrench (shown in picture 6). Pic. 6: Height adjustment Only if the turntable is proper aligned you will receive the best possible sound. © clearaudio electronic GmbH, 2018/05...
- Page 9 Please follow the instructions according the manual of the cartridge you use. If you are using a Clearaudio Moving Magnet cartridge you can adjust the tracking force or the wiring of the tonearm (about 20 mN), by turning the tonearm`s counter weight on the threaded bolt (backside view of the tonearm).
- Page 10 Smart Stylus gauge Please place the on the platter and put the cartridge on the fine line which is marked with the recommend tracking force for your cartridge (e.g. Clearaudio MM cartridge 20 mN (2.0 gram)). This position of the diamond corre- lates to a tracking force of 20 mN (2.0g).
- Page 11 You have to make sure that the upper edge of the cartridge is parallel to the record surface. This adjustment had been set up perfectly by Clearaudio. Only if it is necessary, you can adjust the cartridge position, while carefully screw the small allen screw on the bottom side of the tonearm (Caution: please don’t unscrew the allen screw...
- Page 12 This also depends on the tracking force of the cartridge and the diamond shape. Pic. 12: Correct installation After setting up the cartridge, please tighten the tonearm in its base to fix it in this position. © clearaudio electronic GmbH, 2018/05...
- Page 13 User manual / Bedienungsanleitung 3.2 Adjustment of the Antiskating alignment of the antiskating tracking force posiion of the antiskating screw minimal antiskating 10 - 15 mN see illustration 1 medium antiskating 15 - 20 mN see illustration 2 maximum antiskating 20 mN and more see illustration 3 Illustration 1 :...
- Page 14 You will find the main switch on the motor (see picture): I = ON O = OFF Pic. 15: Main switch Emotion SE We wish you a lot of pleasure with your new turntable. Your Clearaudio Team © clearaudio electronic GmbH, 2018/05...
-
Page 15: Special Information
Always take of the pulley of the motor unit as well, to prevent the motor shaft from any damages. 4.3 Service In case of any necessary service for all Clearaudio products should be done by authorized personal only. Emotion SE... -
Page 16: Technical Data
Warranty: 3 years* * Provided that the warranty card is correctly completed and returned to Clearaudio within 14 days of purchase. Clearaudio electronic is not responsible for typographical errors in descriptions. Technical specifications subject to change or improvement without prior notice. - Page 17 Laufwerkes nutzen zu können, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch. Alle Hinweise dienen dazu, Ihnen viele Jahre ungetrübten Musikgenuss zu bereiten und Fehlbedienungen zu verhindern. Wir bedanken uns für Ihr Vertrauen und wünschen Ihnen viel Freude mit Ihrem neuen clearaudio Emotion SE Laufwerk.
- Page 18 User manual / Bedienungsanleitung Inhaltsverzeichnis 1. Verpackungsübersicht ..........19 2. Lieferumfang ............20 - 21 3. Aufbau und Inbetriebnahme ........22 - 29 4. Besondere Hinweise ..........30 5. Technische Daten ............. 31 Garantie Informationen ..........32 © clearaudio electronic GmbH, 2018/05...
-
Page 19: Verpackungsübersicht
User manual / Bedienungsanleitung 1. Verpackungsübersicht 1. Etage (Karton oben): Motoreinheit, Motorbasis (nicht ab- gebildet) Lageroberteil, Antriebspul- ley, Zubehör Sofern Emotion SE im Paket bestellt: clearaudio Satisfy Carbon (dw) Tonarm und/oder clearaudio Tonabnehmer 2. Etage (Karton mittig): Plattenspielerkörper mit Lagerunterteil 3. -
Page 20: Lieferumfang
Emotion SE Laufwerks. Abb. 2.1: Lieferumfang Plattenspielerkörper mit eingesetz- Motorantriebseinheit mit Netz- tem Lagerunterteil, Tonarmaufnahme zuleitung und Motorbasis und höhenverstellbaren Füßen Plattenteller aus GS-Acryl Antriebsrad aus Acryl CMB-Lageroberteil Optional im Paket: Satisfy Carbon Tonarm / direktverkabelt © clearaudio electronic GmbH, 2018/05... - Page 21 1 paar weiße Handschuhe Schraubendreher Emotion SE Erdungskabel für das Lageröl Laufwerk clearaudio Logo, selbstklebend clearaudio Smart Stylus Waage (ohne Tonabnehmer) Libelle zum Ausrichten Ihres Lauf- o. Abb.: Bedienungsanleitung werkes 2x Antriebsriemen (2 x 292 mm) o. Abb.: Garantiekarte, Qualitätskarte, Rücklieferschein 3x Innensechskantschlüssel...
-
Page 22: Aufbau Und Inbetriebnahme
(Abb. 4). Vermeiden Sie bei diesem Schritt größere, seitliche Kräfte, da die Keramiklagerachse sonst beschädigt werden könnte! Mit sanftem (!) Druck von oben können Sie sicherstellen, dass der Plattenteller auf der gesamten Auflagefläche des Lageroberteiles liegt. © clearaudio electronic GmbH, 2018/05... - Page 23 User manual / Bedienungsanleitung 4. ) Ausrichten des Plattenspielers Die folgende Einstellung ist besonders wichtig: Nur wenn der Plattenteller genau in Waage ist, erreichen Sie das Optimum an Klang. Nehmen Sie die mitgelieferte Libelle / Wasserwaage und legen Sie diese auf den Plattenteller. Sollte sich die Luft- blase der Wasserwaage nicht im Mittelpunkt des schwarzen Kreises befinden (siehe Abb.5), können Sie entweder durch Höhenverstellung der Laufwerksfüsse oder durch Einstellen der Unterlage das Laufwerk ausrichten.
- Page 24 User manual / Bedienungsanleitung Die folgenden Einstellungen beziehen sich auf die Montage eines Emotion SE Pakets (mit clearaudio Tonarm und Tonabnehmer). Falls Sie Fabrikate anderer Hersteller montieren wollen, nehmen Sie bitte die jeweilige Bedienungs- anleitung zur Hand. 3.1 Tonarmjustage Satisfy Carbon...
- Page 25 Moving Magnet Tonabnehmer verwenden, können Sie die Auflagekraft auf ca. 20mN (2,0 gr.) einstellen, indem Sie das Gegengewicht des Tonarmes vorsichtig auf den Gewindegängen verdrehen. Optional erhalten Sie im Emotion SE zur leichteren Einstellung eine clearaudio Kippelwaage. Diese Position der Nadel entspricht einer Auflagekraft von 20 mN (2.0g).
- Page 26 Sie die ebenfalls mitgelieferte Einstellschablone. Stecken Sie diese auf den Dorn des Plattentellers. Drehen Sie anschließend den Plattenteller soweit, dass in etwa die Position wie in neben- stehender Abbildung erreicht wird. Abb. 10: Absenken des Tonabnehmers auf der Schablone © clearaudio electronic GmbH, 2018/05...
- Page 27 User manual / Bedienungsanleitung Wenn die Flanken des Tonarmrohres von oben betrachtet absolut parallel mit den Markierungslinien der Einstellschablone abschließen, können Sie mithilfe des Tonarmliftes den Diamanten des Tonabnehmers auf den Referenzpunkt der Einstellschablone absenken. Abb. 11: Positionierung des Abtastdiamanten Oft ist es nötig, die Position des Diamanten anzupassen.
- Page 28 Sie diese mit den beiden seitlich angebrachten Schrauben. Stellen Sie anschließend die Einheit in die vorgesehene Aussparung des Laufwerkschassis (von oben betrachtet links) und achten Sie dabei darauf, dass der Schalter des Motors nach außen zeigt. Verbinden Sie das Netzkabel des Motors mit dem Stromnetz. © clearaudio electronic GmbH, 2018/05...
- Page 29 I = ON Benutzung ist, schalten Sie das Gerät am Hauptschalter O = OFF komplett aus. Der Hauptschalter befindet sich am Motorgehäuse (siehe Bild links). Abb. 15: Hauptschalter Emotion SE clearaudio wünscht Ihnen viel Vergnügen mit Ihrem neuen Plattenspieler! Made in Germany...
-
Page 30: Besondere Hinweise
(Gefahr von Oberflächenbeschädigung!) Verwenden Sie zum Reinigen keine trockenen Tücher, da dies elektrostatische Aufladung erzeugt. Geeignete Reinigungs- und Pflege- mittel von clearaudio sind über den Fachhandel erhältlich. 4.2 Transport Bitte beachten Sie, dass nur bei Plattenspielern, die uns im Originalkarton zugehen Garantie- leistungen erbracht werden. -
Page 31: Technische Daten
Garantie: 3 Jahre* * Nur bei korrekt ausgefüllter und eingesandter Garantiekarte an clearaudio innerhalb von 14 Tagen. Änderungen bleiben vorbehalten. Lieferbar solange Vorrat reicht. Für Druckfehler keine Haftung. Irrtümer vorbehalten- Kopien und Abdrucke – auch nur auszugsweise – bedürfen der schriftlichen Genehmigung durch die clearaudio electronic GmbH. -
Page 32: Warranty Information
User manual / Bedienungsanleitung To achieve the full Clearaudio warranty, it is necessary that you fill out and send the corresponding part of the warranty registration certificate /card back to Clearaudio, within two weeks after purchase. Only if the product is returned in its original packing Clearaudio can provide the warranty of 3 years. - Page 33 ESPAÑOL GARANTIA Para obtener información acerca de la garantia póngase en contacto con su distribuidor Clearaudio. GUARDE SU RECIBO DE COMPRA Su recibo de compra es su prueba permanente de haber adquirido un aparato de valor, Este recibo deberá...
- Page 34 User manual / Bedienungsanleitung © clearaudio electronic GmbH, 2018/05...
- Page 35 User manual / Bedienungsanleitung Made in Germany...
- Page 36 91054 Erlangen Germany Phone/Tel.: +49 9131 40300 100 Fax: +49 9131 40300 119 www.clearaudio.de www.analogshop.de info@clearaudio.de Handmade in Germany (Technische Änderungen vorbehalten - Technical specification are subject to change without prior notification) 2018 © clearaudio electronic GmbH, 2018/05 Made in Germany...
