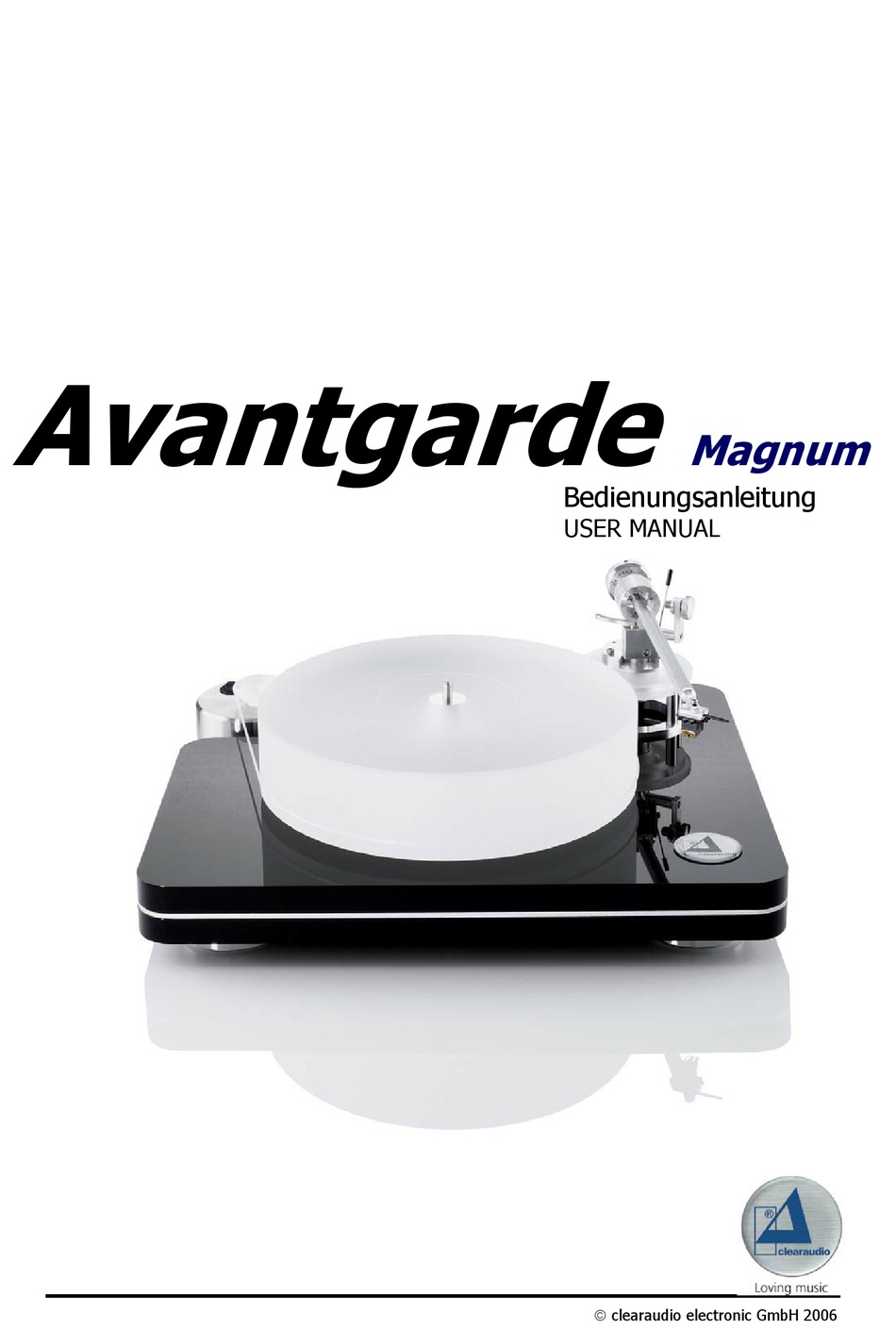

- Page 1 Avantgarde Magnum Bedienungsanleitung USER MANUAL Seite/Page 1 clearaudio electronic GmbH 2006...
- Page 2 Der clearaudio entspricht den Bestimmungen über elektromagnetische Störfreiheit (EMC) und denen über Niederspannungsgeräte. GERÄTENETZEINSTELLUNG Ihr clearaudio-Produkt wurde so konstruiert, dass es der Haushaltsleistung und den Sicherheitsbestimmungen in Ihrer Region genügt. Dieses Produkt kann nur mit 230 V Wechselstrom betrieben werden. URHEBERRECHT Aufnahme und Wiedergabe jeglichen Tonmaterials kann die Zustimmung des Urhebers erfordern.
-
Page 3: Table Of Contents
USER MANUAL Bedienungsanleitung Seite 2 - 9 User Manual Page 10 - 16 Inhaltsverzeichnis 1. Frontalansicht 2. Lieferumfang 3. Aufbau und Inbetriebnahme 4. Drehzahleinstellung 5. Besondere Hinweise 6. Wartung und Service 7. Technische Daten Seite/Page 3 clearaudio electronic GmbH 2006... -
Page 4: Frontalansicht
Man erkennt die resonanzreduzierende Formgebung in Verbindung mit der ausgelagerten Motoreinheit. Champion-Double AMG im betriebsfähigen Zustand 2. Lieferumfang Champion-Double AMG Das clearaudio Laufwerk verlässt unsere Fertigung in einer besonders sicheren Verpackung. Champion-Double AMG Bitte kontrollieren Sie den Lieferumfang Ihres neu erworbenen clearaudio Laufwerk. Seite/Page 4 clearaudio electronic GmbH 2006... - Page 5 12. Clearaudio Plattentellerlageröl zur bereits eingedrehter Feststellschrauben gelegentlichen Schmierung des invertierten Lagers 5. Zwei nahtlose, geschliffene 13. Garantiekarte (nicht Abgebildet) Antriebsriemen, Silent Belt 6. Clever Clamp Plattenklemme 7. 1 Paar weiße Handschuhe 8. Innensechskantschlüssel Seite/Page 5 clearaudio electronic GmbH 2006...
-
Page 6: Aufbau Und Inbetriebnahme
4. Stecken Sie das Plexiglas-Antriebsrad auf die Achse des Motors. Die Unterseite des Antriebsrades sollte ca. 1-2mm von der Motorblockoberfläche entfernt sein. Bitte ziehen sie die Madenschrauben mit Hilfe des mitgelieferten Schraubenziehers fest. Seite/Page 6 clearaudio electronic GmbH 2006... - Page 7 Erdungsanschluss am Plattenspielereingang des Verstärkers verbinden. Der Plattenspieler ist nun komplett montiert und betriebsbereit. Lassen Sie bitte zum Einlaufen des Lagers den Plattenteller eine halbe Stunde drehen, damit sich das Lageröl gleichmäßig verteilt. Seite/Page 7 clearaudio electronic GmbH 2006...
-
Page 8: Drehzahleinstellung
Fachmann auswechseln lassen! (siehe auch Kapitel 6. „Wartung und Service“) Achtung ! Bitte verwenden Sie zur Reinigung der Acrylglaselemente speziellen Acrylglasreiniger keinesfalls Glasreiniger oder Spiritus oder andere auf Alkohol basierende Flüssigkeiten (Gefahr der Bildung von Haarrissen und Oberflächenbeschädigung) !!! Seite/Page 8 clearaudio electronic GmbH 2006... -
Page 9: Wartung Und Service
Fall bitte entsprechend den Hinweisen von Kapitel 3 „Aufbau und Inbetriebnahme“. Für eventuelle Gleichlaufschwankungen ist häufig eine falsche Riemenspannung verantwortlich. Korrigieren Sie diese entsprechend den Hinweisen von Kapitel 3. Der Service für alle clearaudio Produkte sollte ausschließlich durch Fachpersonal erfolgen. Champion-Double AMG Ist eine Reparatur erforderlich, muss das clearaudio Laufwerk zu einem autorisierten Fachhändler gebracht oder direkt an die... -
Page 10: Technische Daten
19 Kg, incl. Motor Abmessungen (B x T x H): ca. 470 mm x 390 mm x 190 mm Garantie: 5 Jahre * (siehe Kapitel. 5) * nur bei korrekt ausgefüllter und eingesandter Garantiekarte Seite/Page 10 clearaudio electronic GmbH 2006... - Page 11 Avantgarde Magnum Thank you for your decision to purchase a turntable from Clearaudio. This turntable is manufactured to the highest degree of tolerance and quality. Please take a moment to read this owner’s manual to ensure correct set up, to avoid any possible...
-
Page 12: Front View
Melody MC clearaudio tonearm directwired with Clearaudio directwire and with clearaudio cartridge. You can see the use of carefully selected materials and the resonance avoiding construction. Further the stand-alone motor reduces any induced vibrations and resonances to the turntable chassis. -
Page 13: Package Contents
12. Tube of oil for servicing the platter screws bearing 5. Two drive belts / Silent Belt 13. Warranty Card (not shown) 6. A pair of white gloves 7. Clearaudio Clever Clamp (Record Clamp) 8. Hex key wrenches Seite/Page 13 clearaudio electronic GmbH 2006... -
Page 14: Assembly And Operation
4. Take the motor and place it in the indent of the chassis. The switch should be on the outside of the turntable and the space between motor and chassis approx. 1cm Seite/Page 14 clearaudio electronic GmbH 2006... -
Page 15: Speed Calibration
The belt tension is correct if the belt can be deflected by approximately ¾inch by a finger. Seite/Page 15 clearaudio electronic GmbH 2006... -
Page 16: Special Instructions
USER MANUAL 5. SPECIAL INSTRUCTIONS Please take the time to fill out the enclosed warranty card and return it to Clearaudio or your local distributor / dealer. If you do not return this card within 14 days of purchase the guarantee will only be for a period of two years from the date of purchase. -
Page 17: Technical Data
Patented, inverted bearing with polished ball inside Platter: Silicon acrylic, surface absolutely plain Speed variation: ±0,1 % Weight: Approx. 19 Kg, with motor Dimensions: Approx. 470 mm x 390 mm x 190 mm Warranty: 5 years (see chapter 5) Seite/Page 17 clearaudio electronic GmbH 2006...
