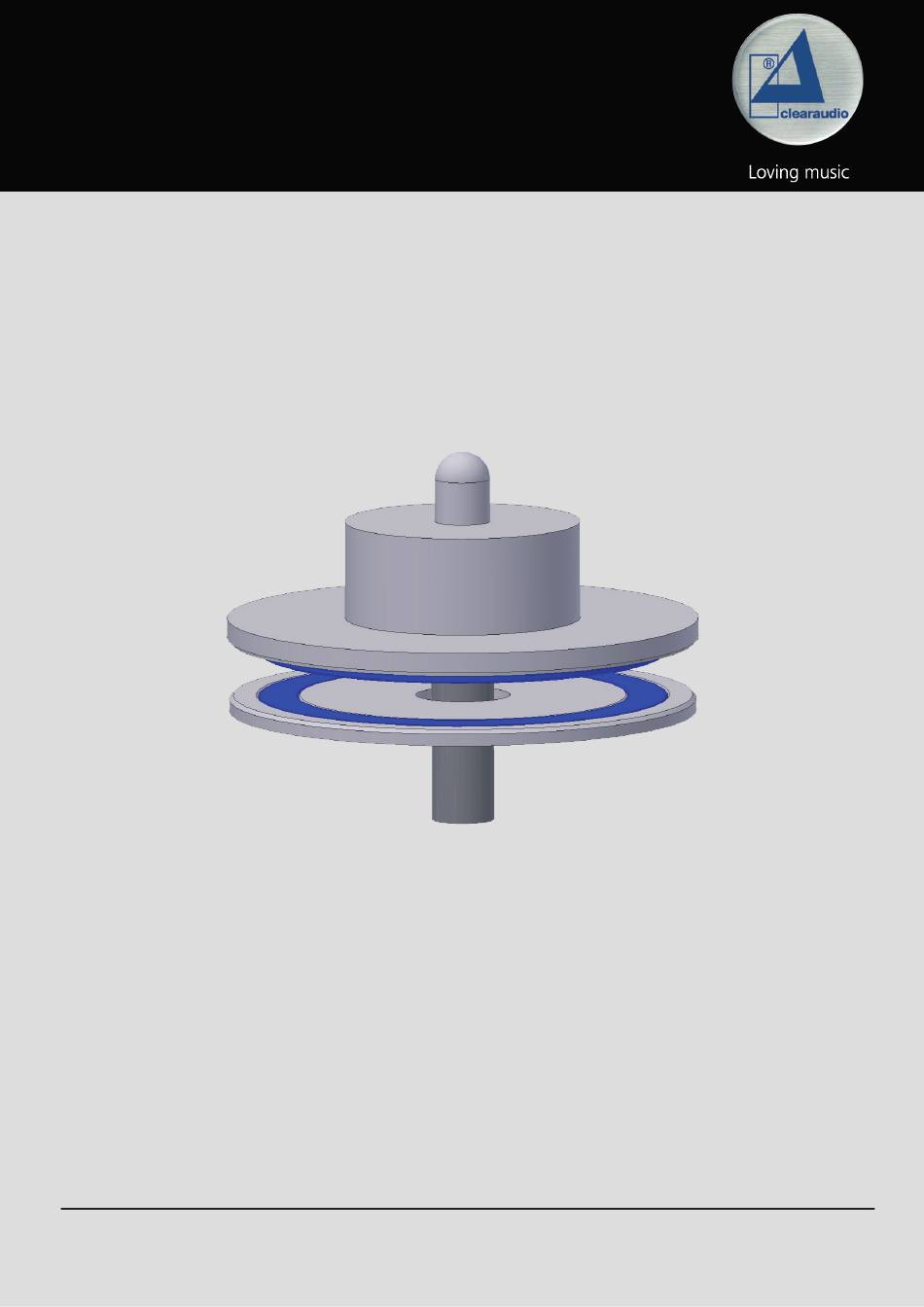

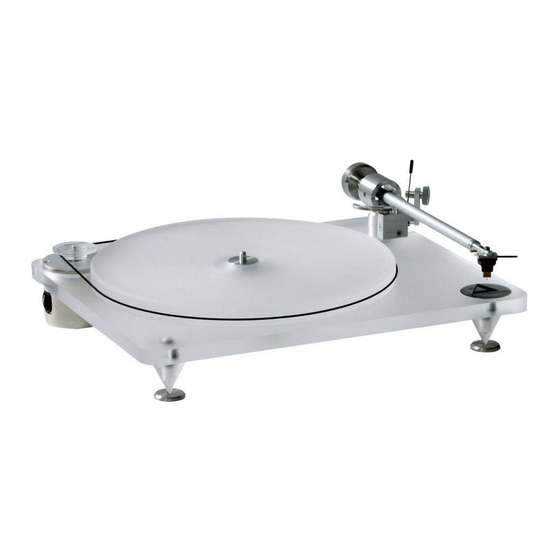

- Page 1 Emotion CMB Upgrade Kit - Nachrüstsatz User manual Bedienungsanleitung © clearaudio electronic GmbH, 2020-02 Made in Germany...
- Page 2 Congratulation’s to your choice of the Emotion-CMB upgrade Kit. The Emotion CMB-bearing is based on a clearaudio patent, with it’s high polished ceramic shaft, CMB-magnet rings and as well an integrated shield against magnetic fields. There is no bearing ball needed anymore.
-
Page 3: Table Of Contents
User manual / Bedienungsanleitung Contents 1. Packing contents ..............4 2. Installation of the Emotion - CMB ..........5 3. Service ..................9 4. Special directions ..............9 Warranty information ..............18 - 19 Made in Germany... -
Page 4: Packing Contents
Your CMB upgrade kit comes in a secure packing to avoid during the transportation any damages. Please store this original packing, in case you need to ship the CMB. 1. Upper part of the CMB-bearing 2. Magnetic ring (lower part) 3. Tool to remove the bearing ball © clearaudio electronic GmbH, 2020-02... -
Page 5: Installation Of The Emotion - Cmb
User manual / Bedienungsanleitung 2. Installation of the Emotion - CMB The installation of the Emotion CMB upgrade kit is easy and done in a few minutes. Please follow the steps to install your Emotion CMB upgrade kit: Step 1... - Page 6 Picture 4: Removing the bearing ball. Please use the tool to remove the bearing ball. Step 5 Picture 5: Remove the bearing ball by pushing the tool into the bearing. Step 6 Picture 6: Pull the tool out of the bearing. The bearing ball is now removed. © clearaudio electronic GmbH, 2020-02...
- Page 7 User manual / Bedienungsanleitung Step 7 Picture 7: IMPORTANT: Please remove the protection foil from the magnetic ring before applying the ring on the turntable chassis. Step 8 Picture 8: The side of the magnet ring with glue must face to the turntable chassis. Place the magnet ring onto the bearing shaft.
- Page 8 Picture 11: Setting up the platter and allocate the belt IMPORTANT: Use only genty pressure during this step! The Emotion – CMB upgrade is now finished. We wish you a lot of pleasure with your new Emotion-CMB upgrade. Your clearaudio-team © clearaudio electronic GmbH, 2020-02...
-
Page 9: Service
About two years you can lubricate (but only if you recognize speed variations) the bearing of the turntable with the clearaudio full synthetic bearing oil (Art. Nr. AC068). In this case it is enough to put 2 or 3 drops of the oil into bearing. - Page 10 User manual / Bedienungsanleitung Sehr verehrte clearaudio – Kundin, sehr verehrter clearaudio - Kunde, Der Emotion CMB Nachrüstsatz besteht aus einer Präzisionsscheibe mit einem eingelassenen Magneten und einem Lageroberteil in dem ebenfalls ein CMB – Magnetring eingearbeitet ist. Die Präzisionsscheibe wird über die bereits im Laufwerkschassis montierte Lagerbuchse zentriert und mittels angebrachter Klebefolie am Laufwerkschassis befestigt.
- Page 11 User manual / Bedienungsanleitung Inhaltsverzeichnis 1. Lieferumfang ..................12 2. Einbau des Emotion CMB-Lagers ............13 3. Service ....................17 4. Besondere Hinweise ................17 Garantie – Informationen ............... 18 - 19 Made in Germany...
-
Page 12: Lieferumfang
User manual / Bedienungsanleitung 1. Lieferumfang Das clearaudio Emotion CMB verlässt unsere Fertigung in einer besonders sicheren Verpackung. Bewahren Sie diese Verpackung auf, um jederzeit einen sicheren Transport Ihres CMB-Lagers zu gewährleisten. Bitte kontrollieren Sie anhand der unten aufgeführten Liste den Lieferumfang Ihres neu erworbenen clearaudio Emotion CMB-Lagers. -
Page 13: Einbau Des Emotion Cmb-Lagers
User manual / Bedienungsanleitung 2. Einbau des Emotion CMB-Lagers Der Einbau des Emotion CMB Lager Nachrüstsatzes ist einfach und innerhalb kurzer Zeit abgeschlossen. Folgen Sie dabei bitte den nachfolgenden Anweisungen: Schritt 1 Abb. 1: Abnehmen des Riemens Schritt 2 Abb. 2: Abnehmen des Plattentellers Schritt 3 Abb 3: Abnehmen des Standard Lagerobterteils Made in Germany... - Page 14 Abb. 5: Entfernen der Lagerkugel: Stecken Sie die Vorrichtung in die Lagerbuchse und üben Sie einen leichten Druck aus. Schritt 6 Abb. 6: Entfernen der Lagerkugel: Ziehen Sie die Vorrichtung wieder aus der Lagerbuchse. Nun ist die Lagerkugel entfernt. © clearaudio electronic GmbH, 2020-02...
- Page 15 User manual / Bedienungsanleitung Schritt 7 Abb 7: WICHTIG: Bitte entfernen Sie die Schutzfolie auf der Unterseite des Magnetrings! Schritt 8 Abb. 8: Aufsetzen des Magnetrings auf die Achse Die mit Kleber beschichtete Seite des Magnetrings muss zur Laufwerksoberfläche weisen. Bitte pressen Sie den Magnetring über die Lagerbuchse zentriert auf das Laufwerkschassis an.
- Page 16 WICHTIG: Bitte üben Sie bei diesem Schritt keine große Kraft auf das Lager aus. Der Umbau Ihres Emotion – Laufwerks mit dem CMB-Upgrade ist nun abgeschlossen! Wir wünschen Ihnen nun viel Freude beim Musik hören! © clearaudio electronic GmbH, 2020-02...
-
Page 17: Service
Konnten Sie einen Fehler trotz Beachtung aller hier erwähnten Hinweise nicht beheben oder bestimmen, fragen Sie zunächst Ihren Fachhändler um Rat. Erst wenn dort der Fehler bestätigt und nicht behoben werden kann, senden Sie das CMB-Lager bitte frachtkostenfrei an die unten aufgeführte Anschrift: clearaudio electronic GmbH Spardorfer Str. 150 91054 Erlangen Germany... -
Page 18: Warranty Information
Le reçu ou la facture constituent des preuves suffisantes. DEUTSCH GARANTIE Bei Garantiefragen wenden Sie sich bitte zunächst an Ihren Clearaudio Händler. Heben Sie Ihren Kaufbeleg gut auf. WICHTIG! Die Angaben auf Ihrer Quittung erlauben uns die Identifizierung Ihres Gerätes und belegen mit dem Kaufdatum die Dauer Ihrer Garantie-Ansprüche. - Page 19 ESPAÑOL GARANTIA Para obtener información acerca de la garantia póngase en contacto con su distribuidor Clearaudio. GUARDE SU RECIBO DE COMPRA Su recibo de compra es su prueba permanente de haber adquirido un aparato de valor, Este recibo deberá guardarlo en un lugar seguro y utilizarlo como referencia cuando tenga que hacer uso del seguro o se ponga en contacto con Clearaudio.
- Page 20 Irrtümer vorbehalten- Kopien und Abdrucke – auch nur auszugsweise – bedürfen der schriftlichen Genehmigung durch die clearaudio electronic GmbH. Clearaudio Electronic accepts no liability for any misprints. Technical specifications are subject to change or improvement without prior notice. Product availability is as long as stock lasts.
