Funktionsweise

1. Das Sno-Way ProControl II™-Bediensystem
beinhaltet zwei Hauptkomponenten. Die erste ist der
Handsender. Wenn ein Schalter betätigt wird, sendet der
ProControl II™-Sender durch das Steuerkabel ein Signal
an den Schneepflug, das die auszuführende Funktion
angibt, z. B. Anheben, Schwenken nach rechts und
Anpressdruck ein.
2. Die zweite Hauptkomponente des ProControl II™-
Systems ist das Empfängermodul am Schneepflug. Er
empfängt das Signal vom ProControl II™-Sender und
verarbeitet das Signal zum Öffnen oder Schließen von
Ventilen, so dass das Hydraulikeinheit des Pfluges die
entsprechenden Operationen durchführt.
3. Von der Batterieklemme des Anlassermagneten
werden 12 V GS an die Elektromagnetspulen der
einzelnen Ventile und das Empfängermodul angelegt.
Die Masseleitungen für die Magnet- und Ventilspulen
gehen zurück zur Leiterplatte des Empfängers, dort
öffnen odor Schließen Schalter die Masseverbindung um
den Stromkries zu jeder Ventil- und Magnetspule zu
verbinden oder zu unterbrechen.
HINWEIS: Dies ist ein Masseschaltungssystem, bei dem
Strom an den Spulen anliegt, sobald der Schneepflug
eingeschaltet ist. Das Empfängermodul erregt die Spulen
durch Herstellung einer Masseverbindung zu ihnen.
4. Bei leitungsgebundenen ProControl II™-Systemen
führt ein Niederspannungskreis vom Empfänger zum
ProControl II™-Sender. Dieser versorgt die Leiterplatte
des ProControl II™-Senders
Niederspannung, die für die Verarbeitung des Signals
von den Schaltern auf dem Sender und das Senden
eines Signals zum
notwendig ist.
ProControl II™-Bedienung
Grundfunktionen - alle Schneepflüge
Der ProControl II™-Sender enthält alle Steuerfunktionen,
die für die Bedienung Ihres Sno Way-Schneepfluges und
Salzstreuverteilers mit Empfänger notwendig sind.

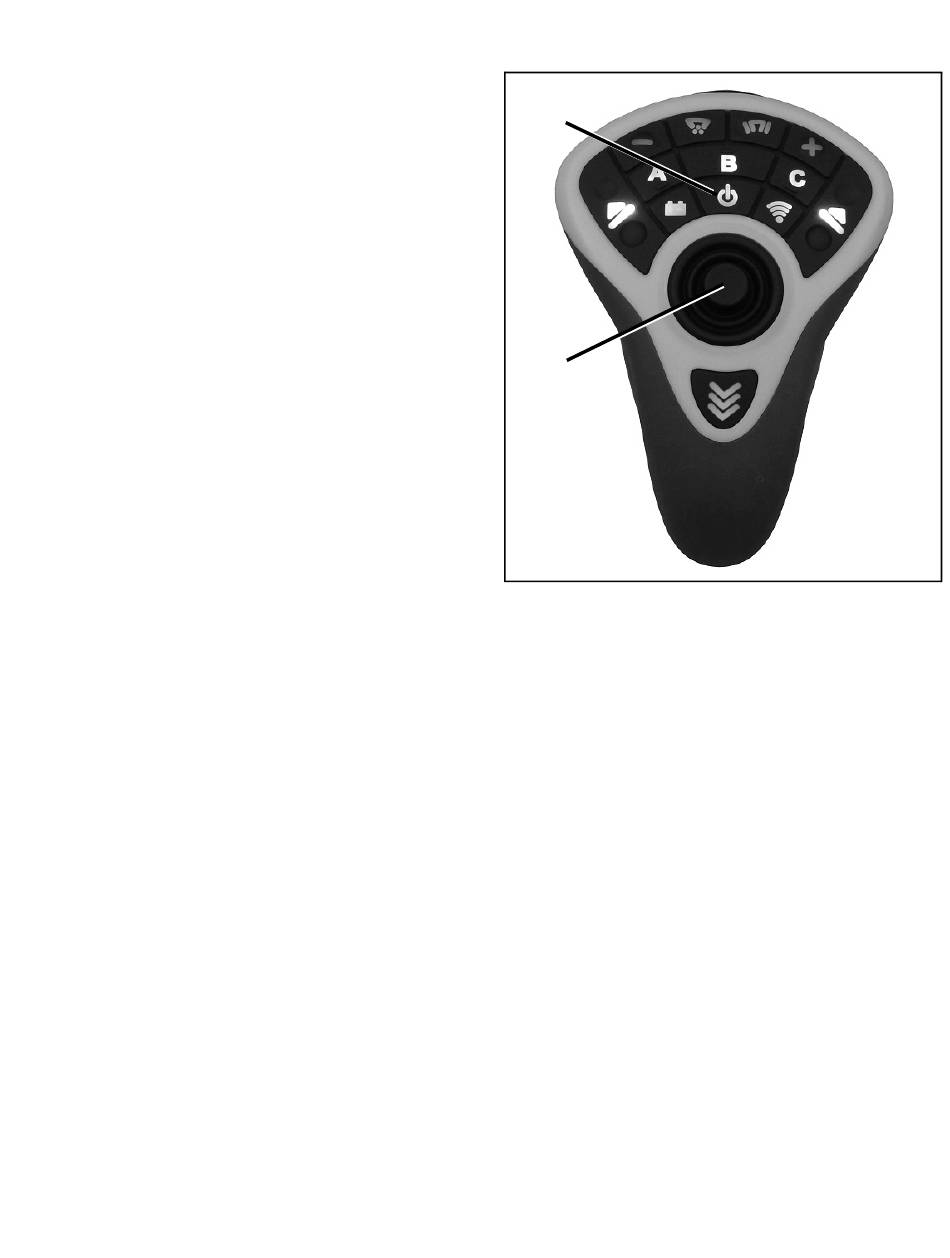

1. Die mittlere Taste direkt über dem Joystick (Abb. 1-
11, A) ist die Ein-/Aus-Taste. Drücken Sie die Power-
Taste für drei Sekunden,
einzuschalten. Um sie wieder auszuschalten drücken Sie
die Power-Taste emeut
Hintergrundbeleuchtung erlischt.
und sorgt
Empfänger am Schneepflug
um die Steuerung
und so lange

BETRIEB

A
B
2. Die Joystick-Taste in der Mitte des ProControl II™-
Senders (Abb. 1-11, B) aktiviert die Funktionen Anheben,
Absenken, Schwenken nach links und rechts. Durch
Drücken des Joysticks nach vorn (zur Oberseite hin) wird
der Schneepflug abgesenkt. Durch Ziehen des Joysticks
für die nach unten wird der Schneepflug angehoben. Dies ist die
Werkeinstellung für die Steuerung. Die Steuerung kann
so programmiert werden, dass die Anhebe- und
Absenkfunktionen umgekehrt werden. D. h. wenn der
Joystick nach vorn gedrückt wird, hebt sich der
Schneepflug, und wenn der Joystick nach hinten
gezogen wird, senkt sich der Schneepflug ab (Siehe
Schritt 4).
3. Durch Drücken des Joysticks nach links wird ein
Schwenken des Schneepfluges nach links bewirkt. Durch
Drücken des Joysticks nach rechts wird ein Schwenken
des Schneepfluges nach rechts bewirkt.
bis die
Abb. 1-11
27
