VORSICHT
Halten Sie das Kabel fern von bewegten Teilen,
scharfen Kanten und Bereichen, die sich sehr
erwärmen können,
Funktionsstörungen und Brände zu vermeiden.

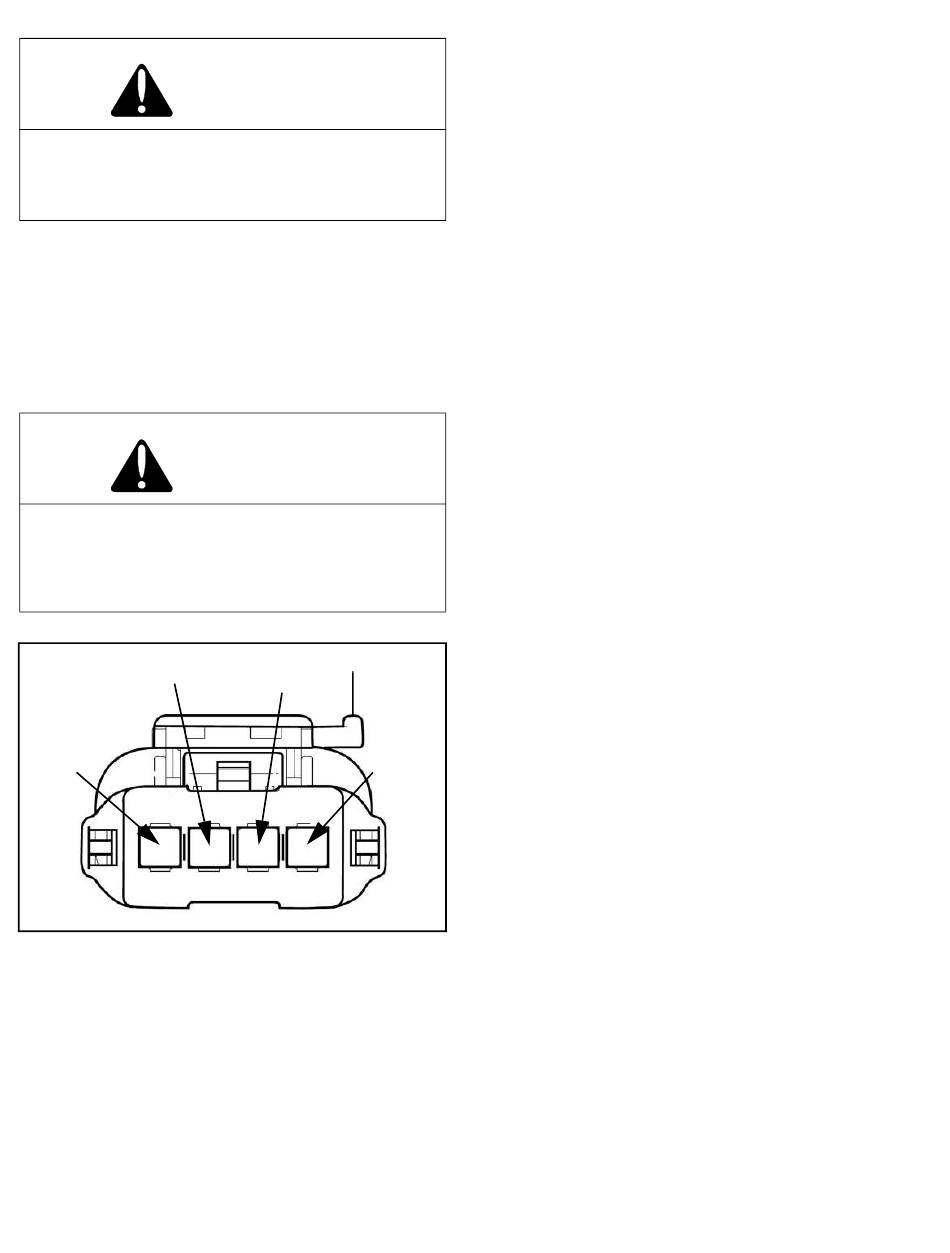

6. Entfernen Sie die blaue Steckerstiftarretierung aus
der Buchse. Drücken Sie die Steckerstifte am Ende jeder
der vier Leitungen in die Rückseite der Buchse (das
Ende mit der eingelassenen hellblauen Dichtung) (Siehe
Abb. 1-10 für die Steckerstiftbelegung).
HINWEIS: Die Steckerstiftbelegung ist gegenüber der
roten Verriegelungszunge gekennzeichnet..
VORSICHT
Die vier Leitungen MÜSSEN in die richtigen
Öffnungen des Verbinders eingeführt werden.
Wenn die Leitungen nicht in den richtigen
Öffnungen im Verbinder angeordnet werden,
kann dies zur Fehlfunktion des Senders führen.
GELB
WEISS
1
Abb. 1-10
7. Überprüfen Sie die Leitungsanordnung durch
Anschluss des ProControl II™-Kabels. Wenn die
Leitungsfarben nicht übereinstimmen, überprüfen Sie die
Steckerstiftbelegung anhand von Abb. 1-10.
8. Verwenden Sie bei Bedarf das Sno-Way® EIS™
Steckerstiftwerkzeug 96108632 oder dergleichen, um die
Kontakte in den Verbinder zu drücken, bis ein leichtes
Klicken zu hören ist. Überprüfen Sie den Verbinder
visuell, um sich zu vergewissern, dass die Steckerstifte
richtig sitzen, und ziehen Sie leicht an den Leitungen, um
26
um elektrische
VERRIEGELUNGSZUNGE
GRÜN
2 3
4
zu kontrollieren, dass der Kontakt eingerastet ist. Wenn
der Steckerstift nicht aus dem Verbinder gezogen werden
kann, ist er richtig montiert.
9. Bauen Sie die blaue Steckerstiftarretierung, die im
Schritt 6 entfernt wurde, wieder ein.
10. Nachdem alle Kabel ordnungsgemäß verlegt wurden,
überprüfen Sie diese, um sicherzustellen, dass sie
abseits von Hindernissen und scharfen Kanten sowie
heißen Bereichen verlegt wurden. Befestigen Sie die
Leitungen sicher mit Kabelbindern (mitgeliefert), um
sicherzustellen, dass die Leitungen in ihrer Position
bleiben.
11. Wenn zusammen mit dem Salzstreuverteiler ein
Schneepflug verwendet wird, installieren Sie den Y-
Stecker in der Kabine des LKW. Der Sender und beide
Steuerungskabelbäume werden mit dem Y-Kabelbaum
verbunden, der sich unter dem Armaturenbrett befindet.
BRAUN
