Einbau des Empfängers in den
Salzstreuverteiler
Streuverteiler 6 und 9 Kubikfuß
1. Entnehmen Sie den Empfängerträger aus der
Verpackung, und montieren Sie ihn am vertikalen Rohr
des Streuverteilerrahmens auf der Fahrerseite. Der
Träger muss innen am Rahmen ungefähr in der Mitte des
Rohres angebracht werden. Achten Sie darauf, dass der
Kabelbaum vom Motor des Streuverteilers und der
Kabelbaum vom Rüttler das Empfängermodul erreichen
können (Siehe Abb. 1-3).
EMPFÄNGERTRÄGER
2. Verwenden Sie den Träger als Schablone und
markieren und bohren
Durchmesser 7,144 mm durch das Rohr (wenn kein
Bohrer mit Durchmesser 7,144 mm vorhanden ist,
verwenden Sie einen für Durchmesser 7,938 mm).
Befestigen Sie den Träger am Streuverteiler mit zwei (2)
Sechskantschrauben
Unterlegscheiben 1/4" und zwei (2) Sicherungsmuttern
1/4" (Siehe Abb. 1-3).
3. Schieben Sie den Empfänger in den Träger, wobei
der 6-polige Programmieranschluss vertikal am offenen
Ende des Trägers angeordnet ist. Befestigen Sie den
Empfänger mit einer Sechskantschraube 1/4" x 6" und
einer Sicherungsmutter 1/4" (Siehe Abb. 1-4).
ZUM RÜTTLER
(Optional)
ZUM
ROTORSTREUER
PROGRAMMIERANSCHLUSS
22

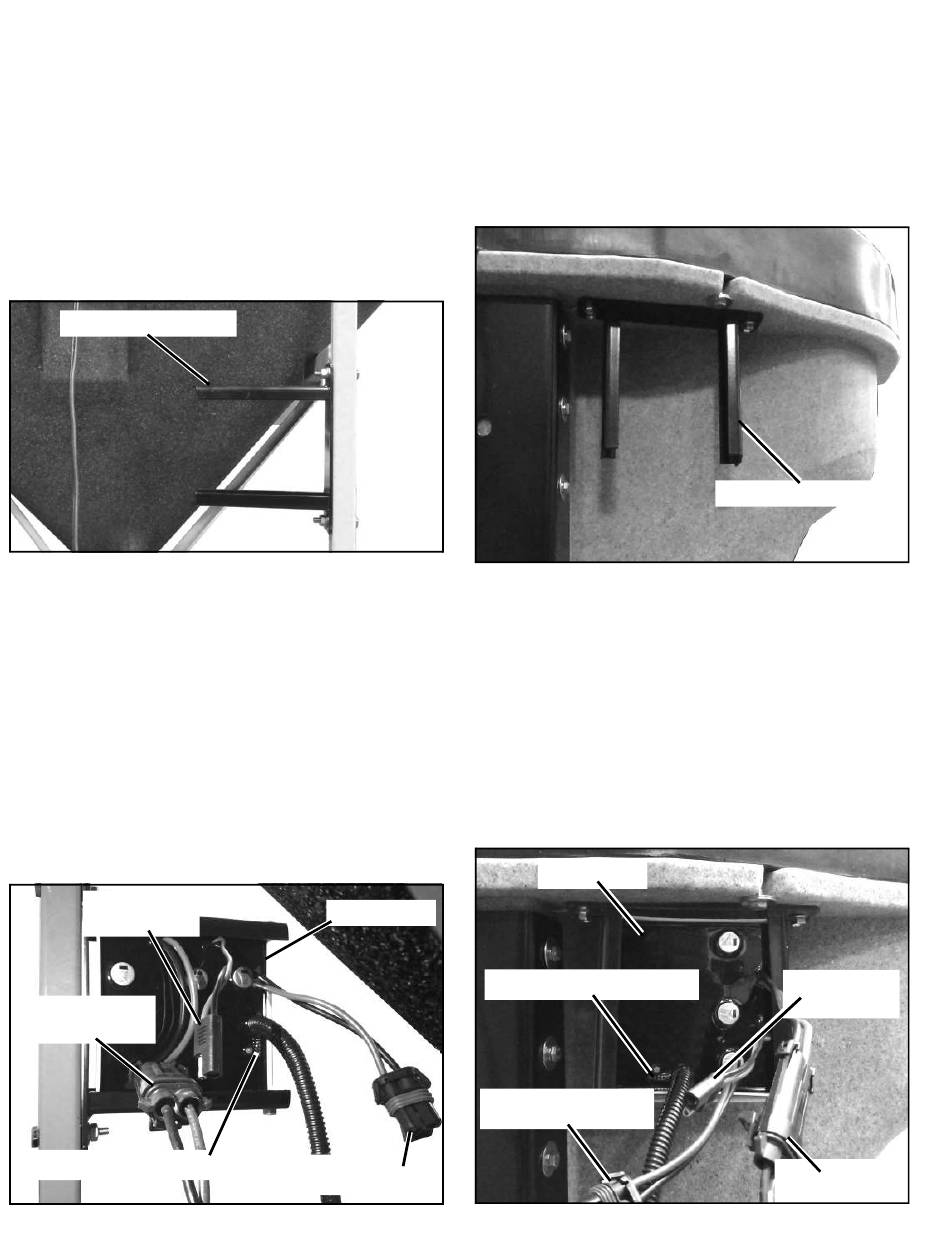

Abb. 1-3
Sie zwei Bohrungen
1/4" X 1-3/4", zwei
EMPFÄNGER
ZUM LKW –
STROMVERSORGUNG
Abb. 1-4
4. Stecken Sie die Kabelbäume vom Rotorstreuermotor
und vom Rüttler (optional) in die entsprechenden Stecker
am Empfänger.
Streuverteiler 4 Kubikfuß
1. Entnehmen Sie den Empfängerträger aus der
Verpackung, und montieren Sie ihn unter die obere Lippe
des Verteilertrichters auf der Fahrerseite (Siehe Abb. 1-
5).
2. Befestigen Sie den Empfänger durch das
mit
Einschrauben der zwei (2) selbstbohrenden Schrauben
5/16" durch die Löcher im Träger und im Trichter.
3. Schieben Sie den Empfänger in den Träger, wobei
der 6-polige Programmieranschluss unten angeordnet
(2)
sein muss. Befestigen Sie den Empfänger mit einer (1)
Sechskantschraube
Sicherungsmutter 1/4" (Siehe Abb. 1-6).
4. Stecken Sie die Kabelbäume vom Rotorstreuermotor
und vom Rüttler (optional) in die entsprechenden Stecker
am Empfänger (Siehe Abb. 1-6).
EMPFÄNGER
PROGRAMMIERANSCHLUSS
ZUM LKW –
STROMVERSORGUNG
EMPFÄNGERTRÄGER
Abb. 1-5
1/4" x 6" und einer
ZUM RÜTTLER
(Optional)
ROTORSTREUER
Abb. 1-6
(1)
ZUM
