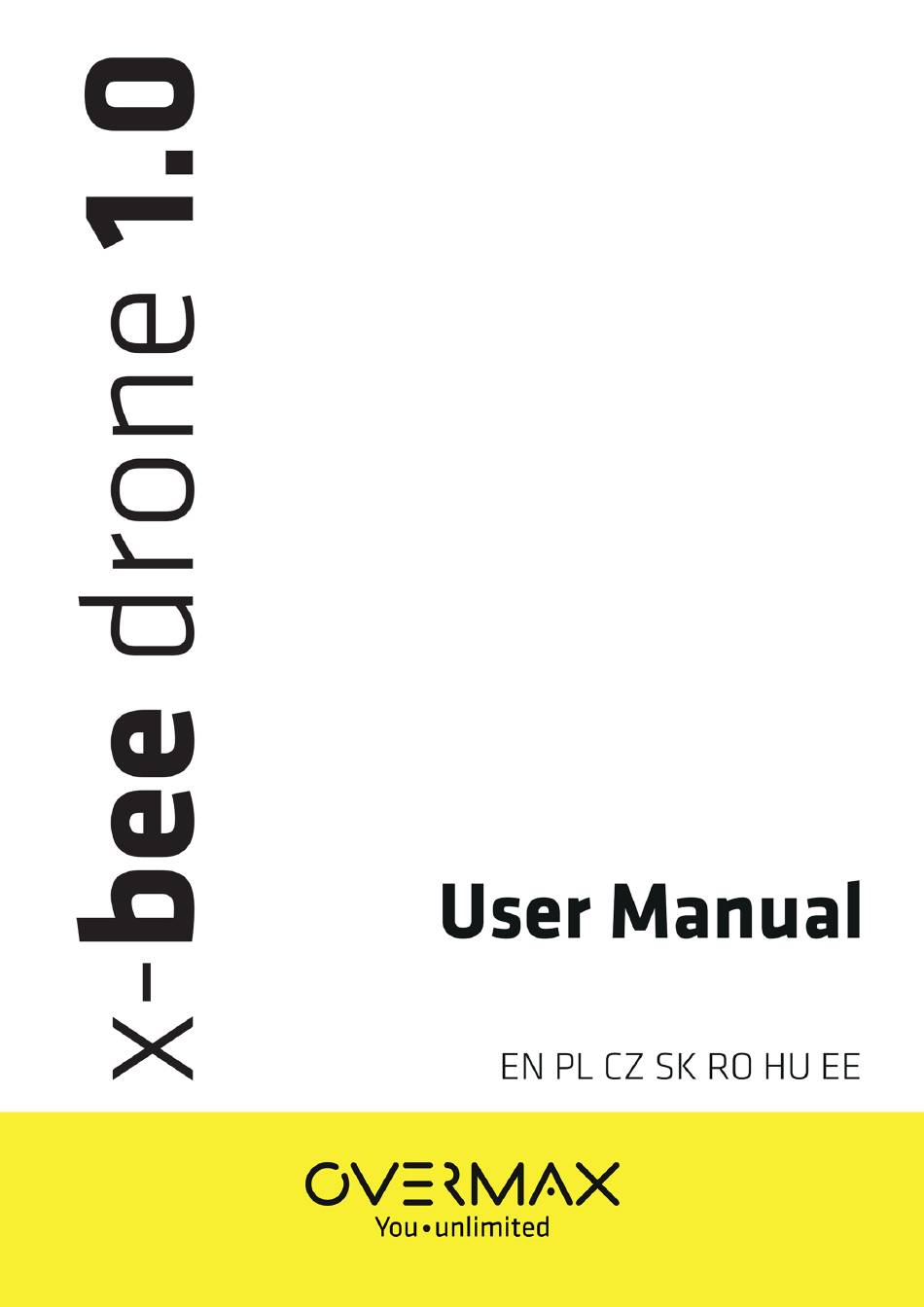

Overmax X-bee drone 1.0 User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the X-bee drone 1.0 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Overmax X-bee drone 1.0

Summary of Contents for Overmax X-bee drone 1.0

  • Page 2 English...

  • Page 3: Safety Notes

    1. SAFETY NOTES ** The product is designed for people aged 14 and up** • We suggest those, who are just getting started to operate drones, to contact a person with more experience in this field. The users under 18 years of age can operate the product under adult supervision only. •...

  • Page 4: Charging The Batteries

    2. CONTROLLER (TRANSMITTER) DIAGRAM Backward migration Left migration key Right migration key Forward migration key Throttle stick Direction control stick Speed mode key Left rotation key 3D flip mode Right rotation key Power button 3. CONTROLLER (TRANSMITTER) BATTERY INSTALLATION Use a screwdriver to open the battery cover. Place 4 AAA batteries in the battery compartment.
  • Page 5 LED indicator Red - on Red - off Charging completed Charging... Charger specifications Input Charging current Maximum voltage 350mAh 4.2 ± 0.03V Battery usage and charge duration reference Single charge Battery type Battery specification Charging time working time Rechargeable lithium- Drone flight time: up to About 30 minutes (charging 3,7V 150mAh...

  • Page 6: Flight Control

    Step 5 Move the throttle stick forward, and then backward. The controller emits the sound indicating that the connection with the drone has been established. The LEDs start to glow steadily indicating that Auto-calibration Place the drone on a flat and even surface. Move the left stick to the lower right corner, and the right stick to the lower left corner, as shown in the picture.
  • Page 7 Flying left/ right Move the direction control stick left / right to fly the drone in a given direction. Flying forward and backward Move the direction control stick forward / backward to fly the drone in a given direction. Left/ right rotate calibration Press the "Left rotation"...
  • Page 8 360-degree stunts When you press the Flip mode button the controller emits a beep sound indicating that the drone is in 3D flip mode. When in 3D flip mode, move the direction stick forward, backward, left or right to flip the drone in the chosen direction.

  • Page 9: Propeller Replacement

    8. PROPELLER REPLACEMENT Pull up the propeller to remove it. Then, attach the new one according to the following schedule:...
  • Page 10 Polski...
  • Page 11 1. INFORMACJE ODNOŚNIE BEZPIECZEŃSTWA UŻYTKOWANIA ** Produkt przeznaczony jest dla osób powyżej 14 roku życia** • Tym, którzy dopiero zaczynają przygodę z pilotowaniem dronów, sugerujemy kontakt z osobą o większym doświadczeniu w tej dziedzinie. Obsługa produktu przez użytkowników poniżej 18 roku życia powinna odbywać...

  • Page 12: Ładowanie Akumulatorów

    2. SCHEMAT KONTROLERA (NADAJNIKA) Przycisk lotu do tyłu Przycisk lotu w lewo Przycisk lotu w prawo Przycisk lotu do przodu Drążek obrotów Drążek kierunków silnika Przełącznik trybów Przycisk obrotów w prędkości lewo Tryb akrobacji Przycisk obrotów w prawo Przycisk zasilania 3.
  • Page 13 Wskaźnik LED Czerwony - świeci Czerwony - nie świeci Ładowanie zakończone Trwa ładowanie Specyfikacje ładowarki Wejście Prąd ładowania Maksymalne napięcie 350mAh 4.2 ± 0.03V Zależności pomiędzy typem baterii, czasem pracy na jednym cyklu oraz długością ładowania Czas ładowania Typ baterii Specyfikacja baterii Czas pracy Około 30 minut (przy prądzie...
  • Page 14 Krok 5 Przesuń drążek obrotów silnika do góry, następnie do dołu. Pilot wyda sygnał dźwiękowy informujący o połączeniu kontrolera z urządzeniem. Diody LED zaczną świecić ciągłym światłem. Automatyczna kalibracja Postaw drona na płaskiej i równej powierzchni. Przestaw lewy analog do pozycji prawy dolny róg oraz prawy analog do pozycji lewy dolny róg, tak jak na rysunku.
  • Page 15 Kontrola lotu w lewo / prawo Przesuń drążek kierunków w lewo / prawo, dron poleci w wybranym kierunku. Kontrola lotu do przodu / tyłu Przesuń drążek kierunków do przodu / tyłu, dron poleci w wybranym kierunku. Kalibracja obrotów w lewo / prawo Naciśnij przycisk obrotów w lewo, jeśli dron obraca się...
  • Page 16 Tryby prędkości Urządzenie obsługuje trzy tryby prędkości lotu. Naciskaj przycisk trybu prędkości lotu, aby przełączać pomiędzy trybem wolnym, zwykłym i szybkim. O tym, który tryb jest aktywowany, informuje nas ilość sygnałów dźwiękowych. Mode 1 – tryb wolny – jeden sygnał dźwiękowy, Mode 2 – tryb zwykły – dwa sygnały dźwiękowe, Mode 3 –...
  • Page 17 Česky...

  • Page 18: Bezpečnostní Poznámky

    1. BEZPEČNOSTNÍ POZNÁMKY ** Výrobek je navržen pro osoby starší 14 let** • Doporučujeme osobám bez zkušeností s provozem dronů vyhledat osoby, které již takovéto zkušenosti mají. Uživatelé mladší 18 let mohou výrobek používat pouze pod dohledem dospělé osoby. • Účelem bezpečnostních poznámek je ochrana výrobku a jeho uživatelů, stejně...

  • Page 19: Nabíjení Baterií

    2. NÁKRES KONTROLÉRU (VYSÍLAČE) Klávesa pohybu zpět Klávesa pohybu Klávesa pohybu vpravo Klávesa pohybu Páčka výkonu Páčka ovládání směru Klávesa režimu Klávesa rotace vlevo rychlosti Režim 3D Klávesa rotace vpravo Tlačítko napájení 3. 3. INSTALACE BATERIÍ KONTROLERU (VYSÍLAČE) Pro otevření krytu pro baterie použijte šroubovák. Do prostoru pro baterie vložte 4 AAA baterie.
  • Page 20 LED kontrolka Červená - zapnuto Červená - vypnuto Nabíjení dokončeno Nabíjení... Specifikace nabíječky Maximální napětí Vstup Nabíjecí proud 350mAh 4.2 ± 0.03V Reference použití baterie a doby nabíjení Doba provozu na Typ baterie Specifikace baterie Doba nabíjení jedno nabití: Nabíjitelná lithium- Vytrvalost dronu: až...
  • Page 21 Krok 5 Posuňte páčku výkonu dopředu a následně dozadu. Kontrolér vydá zvuk, oznamující že propojení s dronem bylo ustaveno. LED bude svítit nepřerušovaně Auto-kalibrace Umístěte dron na plochý povrch. Posuňte levou páčku do dolního pravého rohu a pravou páčku do dolního levého roku, viz obrázek.
  • Page 22 Let vlevo / vpravo Posunutím páčky ovládání směru vlevo / vpravo poletí dron požadovaným směrem. Let dopředu / dozadu Posunutím páčky ovládání směru dopředu / dozadu poletí dron požadovaným směrem. Kalibrace rotace doprava / doleva Pokud dron automaticky rotuje ve směru hodinových ručiček, stiskněte "Klávesu rotace vlevo".
  • Page 23 Rychlostní režimy Zařízení podporuje tři rychlostní režimy. Stiskněte tlačítko rychlosti režimu pro přepnutí mezi rychlým, středním a pomalým režimem. Aktuální rychlostní režim je indikován počtem pípnutí. Režim 1 - pomalý režim - jednou pípnutí; Režim 2 - střední režim - 2 pípnutí; Režim tři - rychlý režim - tři pípnutí. Klávesa režimu rychlosti 7.
  • Page 24 Slovenský...
  • Page 25 1. BEZPEČNOSTNÉ POZNÁMKY ** Výrobok je navrhnutý pre osoby staršie ako 14 rokov** • Odporúčame osobám bez skúseností s prevádzkou dronov vyhľadať osoby, ktoré už takéto skúsenosti majú. Užívatelia mladší 18 rokov môžu výrobok používať iba pod dohľadom dospelej osoby. •...

  • Page 26: Nabíjanie Batérií

    2. NÁKRES OVLÁDAČA (VYSIELAČA) Kláves pohybu vľavo Kláves pohybu späť Kláves pohybu vpravo Kláves pohybu Páčka výkonu Páčka ovládania smeru Kláves režimu Kláves rotácie vľavo rýchlosti Režim 3D Kláves rotácie vpravo Tlačidlo napájania 3. 3. INŠTALÁCIA BATÉRIÍ OVLÁDAČA (VYSIELAČA) Na otvorenie krytu pre batérie použite skrutkovač. Do priestoru pre batérie vložte 4 AAA batérie.
  • Page 27 LED kontrolka Červená - zapnuté Červená - vypnuté Nabíjanie dokončené Nabíjanie... Špecifikácia nabíjačky Vstup Nabíjací prúd Maximálne napätie 350mAh 4.2 ± 0.03V Referencie použitia batérie a doby nabíjania Doba prevádzky na Typ batérie Špecifikácia batérie Doba nabíjania jedno nabitie: Nabíjateľná lítium- Vytrvalosť...
  • Page 28 Krok 5 Posuňte páčku výkonu dopredu a následne dozadu. Ovládač vydá zvuk, oznamujúci že prepojenie s dronom bolo úspešné. LED bude svietiť neprerušovane Auto-kalibrácia Umiestnite dron na plochý povrch. Posuňte ľavú páčku do dolného pravého rohu a pravú páčku do dolného ľavého roku, viď...
  • Page 29 Let vľavo / vpravo Posunutím páčky ovládania smeru vľavo / vpravo poletí dron požadovaným smerom. Let dopredu / dozadu Posunutím páčky ovládania smeru dopredu / dozadu poletí dron požadovaným smerom. Kalibrácia rotácie doprava / doľava Pokiaľ dron automaticky rotuje v smere hodinových ručičiek, stlačte "Kláves rotácie vľavo".
  • Page 30 Rýchlostné režimy Zariadenie podporuje tri rýchlostné režimy. Stlačte tlačidlo rýchlosti režimu na prepnutie medzi rýchlym, stredným a pomalým režimom. Aktuálny rýchlostný režim je indikovaný počtom pípnutí. Režim 1 - pomalý režim - jedno pípnutie; Režim 2 - stredný režim - 2 pípnutie; Režim tri - rýchly režim - tri pípnutia. Kláves režimu rýchlosti 7.
  • Page 31 Romana...

  • Page 32: Safety Notes

    1. SAFETY NOTES ** Produsul este realizat pentru persoanele in varsta de 14 ani sau mai mari** Le sugeram celor care sunt abia la inceput in utilizarea unei drone, sa contacteze o persoana cu experienta mai mare in acest domeniu. Utilizatorii sub 18 ani pot utiliza produsul doar sub supravegherea unui adult. Scopul notelor de siguranta este de a proteja produsul si utilizatorii sai, precum si trecatorii si proprietatea lor.
  • Page 33 2. DIAGRAMA CONTROLOR (TRANSMITATOR) Tasta migratie inapoi Tasta migratie stanga Tasta migratie dreapta Tasta migratie inainte Stick de acceleratie Stick control directie Tasta mod viteza Tasta rotatie stanga Mod 3D flip Tasta rotatie dreapta Buton de alimentare 3. INSTALAREA BATERIILOR IN CONTROLOR (TRANSMITATOR) Utilizati o surubelnita pentru a deschide capacul bateriilor.
  • Page 34 Indicator LED Rosu - pornit Rosu - oprit Incarcare completa Incarcare... Specificatii incarcator Intrare Curent de incarcare Tensiune maxima 350mAh 4.2 ± 0.03V Utilizarea si durata de incarcare a bateriei Timp de lucru la o Tip baterie Specificatii baterie Timpul de incarcare incarcare unica Timpul de zbor al Baterie reincarcabila...
  • Page 35 Step 5 Duceti stick-ul de acceleratie inainte si apoi inapoi. Controlorul emite un semnal sonor indicand ca conexiunea cu drona a fost stabilita. LED-urile incep sa straluceasca in mod constant Auto-calibrare Plasati drona pe o suprafata plana. Miscati stick-ul stang la cea mai joasa pozitie din coltul dreapta si stick-ul drept la cea mai joasa pozitie din coltulstanga, precum in imagine.
  • Page 36 Zburand stanga/dreapta Mutati stick-ul de control al directiei stanga/dreapta pentru ca drona sa zboare in directia dorita. Zburand inainte/inapoi Mutati stick-ul de control al directiei inainte/inapoi pentru ca drona sa zboare in directia dorita. Calibrare rotatie stanga/dreapta Apasati tasta "Rotire stanga" daca drona se roteste automat in sensul acelor de ceas.
  • Page 37 Moduri viteza Dispozitivul suporta 3 moduri de viteza. Apasati butonul de viteza pentru a comuta intre modurile incet, normal si rapid. Modul curent de viteza este indicat de un numar de semnale sonore emise. Mod 1 – mod incet - un beep;...
  • Page 38 Magyar...
  • Page 39 1. SAFETY NOTES ** A termék 14 éven felülieknek készült ** • Ha nem tudja, hogy repül a készülék, kérjük, vegye fel a kapcsolatot olyan személlyel, aki tudja és mindig szülői felügyelet alatt használják a készüléket. 18 év alattiak mindig szülői felügyelet mellett használják a készüléket •...
  • Page 40 2. TÁVIRÁNYÍTÓ Bal vezérlő gomb Hátrafelé vezérlő Előrefelé vezérlő Jobb vezérlő kar Gázkar Irányszabályozó kar Bal elforgatási gomb Sebességmód 3D flip mód Jobb elforgatási gomb Ki-, bekapcsoló gomb 3. VEVŐEGYSÉGBE (TÁVIRÁNYÍTÓBA) VALÓ ELEM TELEPÍTÉSE Használjon csavarhúzót az elemfedél felnyitásához. Helyezzen be 4 „AA” elemet az elemtartóba. Ügyeljen a megfelelő polaritásra (+ -). NE KEVERJEN KÜLÖNBÖZŐ...
  • Page 41 LED jelzőfény Piros – világít Piros – nem világít Töltés befejeződött Töltés Töltési specifikációk Bemenet Töltési áramforrás Maximális feszültség 350mAh 4.2 ± 0.03V Akkumulátorok használata és hozzávetőleges töltési idejük Használati idő egy Akkumulátorok Töltési idő Akkumulátorok típusa Specifikációja töltéssel Újratölthető lithium-polymer Drón repülési ideje Kb.
  • Page 42 5 lépés Mozgassa a gázkart előre majd vissza. A távirányító hangjelzést fog adni, majd a drónnal való kapcsolat létrejöttét jelzi. A LED fények elkezdenek folyamatosan égni és az X-Bee Drone 1.0 kész a repülésre. Automatikus kalibrálás Helyezze a drón sima és egyenletes felületre. Mozgassa a bal oldali kart a jobb alsó sarokba, és a jobb oldali kart a bal alsó...
  • Page 43 Balra / jobbra repülés Mozgassa balra / jobbra az irányszabályozó kart az adott irányba való repüléshez. Előrefelé és hátrafelé repülés Mozgassa az irányszabályozó kart előre / hátra a drón adott irányba való repüléséhez. Balra / jobbra forgás kalibrálása Nyomja meg a "Bal elforgási” gombot ha a drón automatikusan az óramutató...
  • Page 44 Sebesség módok Három sebességi fokozat/mód van. Nyomja meg a sebesség gombot a gyors, lassú és normál sebességfokozatok közötti váltáshoz. Az aktuális sebességi módot a beep hangok száma jelzi. 1 mód - lassú – egy beep hang; 2 mód – gyors mód – kettő beep hang; 3 mód - 3D flip mód – három beep hang. Sebesség mód gomb 7.
  • Page 45 Eesti...
  • Page 46 1. TURVALISUS **See toode on mõeldud kasutamiseks vähemalt 14-aastastele inimestele** • Me soovitame droonide kasutamisega alustavatel inimestel võtta ühendust mõne inimesega, kellel on sellel alal rohkem kogemusi. Alla 18-aastased kasutajad võivad toodet ainult täiskasvanu järelvalve all kasutada. • Selle turvajuhise eesmärgiks on kaitsta toodet, selle kasutajaid, kõrvalseisjaid ja nende vara. •...
  • Page 47 2. KONTROLLERI (SAATJA) SKEEM Tagasi liikumise nupp Vasakule liikumise Paremale liikumise Edasi liikumise nupp Gaasihoob Suuna juhtkang Kiiruse režiimi nupp Vasakule pööramise nupp Paremale pööramise nupp Toitenupp 3. KONTROLLERILE PATAREI PAIGALDAMINE Kasuta akukatte avamiseks kruvikeerajat. Sisesta 4 AAA patareid. Veendu, et patareide poolused oleks õigesti paigaldatud (+ -). ÄRA SEGA ERINEVAT TÜÜPI PATAREISID Sulge kate.
  • Page 48 LED indikaator Punane - sees Punane - väljas Laadimine lõppenud Laadimine... Laadija andmed Sisend Laadimisvool Maksimaalne voltaaž 350mAh 4.2 ± 0.03V Aku kasutamise ja laadimise kestuse orientiir Tööaeg ühe Aku tüüp Aku andmed Laadimise kestus laadimisega Taaslaetav liitium-polümeer Drooni lennuaeg: kuni Umbes 30 minutit (laadimise 3,7V 150mAh aku (Li-Poly)
  • Page 49 5. samm Liiguta gaasihooba edasi ning seejärel tagasi. Kontroller tekitab heli, mis näitab, et ühendus drooniga on loodud. LEDid hakkavad püsivalt põlema, mis näitab Automaatne kalibreerimine Aseta droon tasasele pinnale. Liiguta vasak hoob alla paremasse nurka ning parem hoob alla vasakusse nurka nagu on näidatud pildil.
  • Page 50 Edasi/tagasi lendamine Liiguta drooni soovitud suunas lennutamiseks suuna juhtkangi edasi/tagasi. Vasakule/paremale pööramise kalibreerimine Vajuta "Left rotation key" nupule ning droon pöörab ennast automaatselt kellaosuti suunas. Vajuta "Right rotation key" nupule ning droon pöörab ennast automaatselt kellaosutile vastupidises suunas. Vasakule/paremale rändamise kalibreerimine Vajuta "Left migration key"...
  • Page 51 Kiiruse režiimid Seade toetab kolme kiiruse režiimi. Vajuta lennukiiruse nuppu, et valida kiire, tavalise ja aeglase režiimi vahel. Praegusest kiiruse režiimist annab teada piiksude arv. 1. režiim - aeglane režiim - üks piiks; 2. režiim - tavaline režiim - kaks piiksu; 3. režiim - kiire režiim - kolm piiksu. Kiiruse režiimi nupp 7.

  • Page 52: Declaration Of Conformity

    Drone OV-X-Bee Drone 1.0 Model(s) : Declaration & Applicable standards We, Overmax Polska Sp. z o.o. Sp. K., hereby declare under our sole responsibility that the of the above referenced product complies the following directives: R&TTE Directive 1999/5/EC EMC Directive...
